Installieren Einer Poweredusb-Erweiterungskarte Mit 12-Volt-Anschlüssen - HP rp5800 Retail System Referenzhandbuch

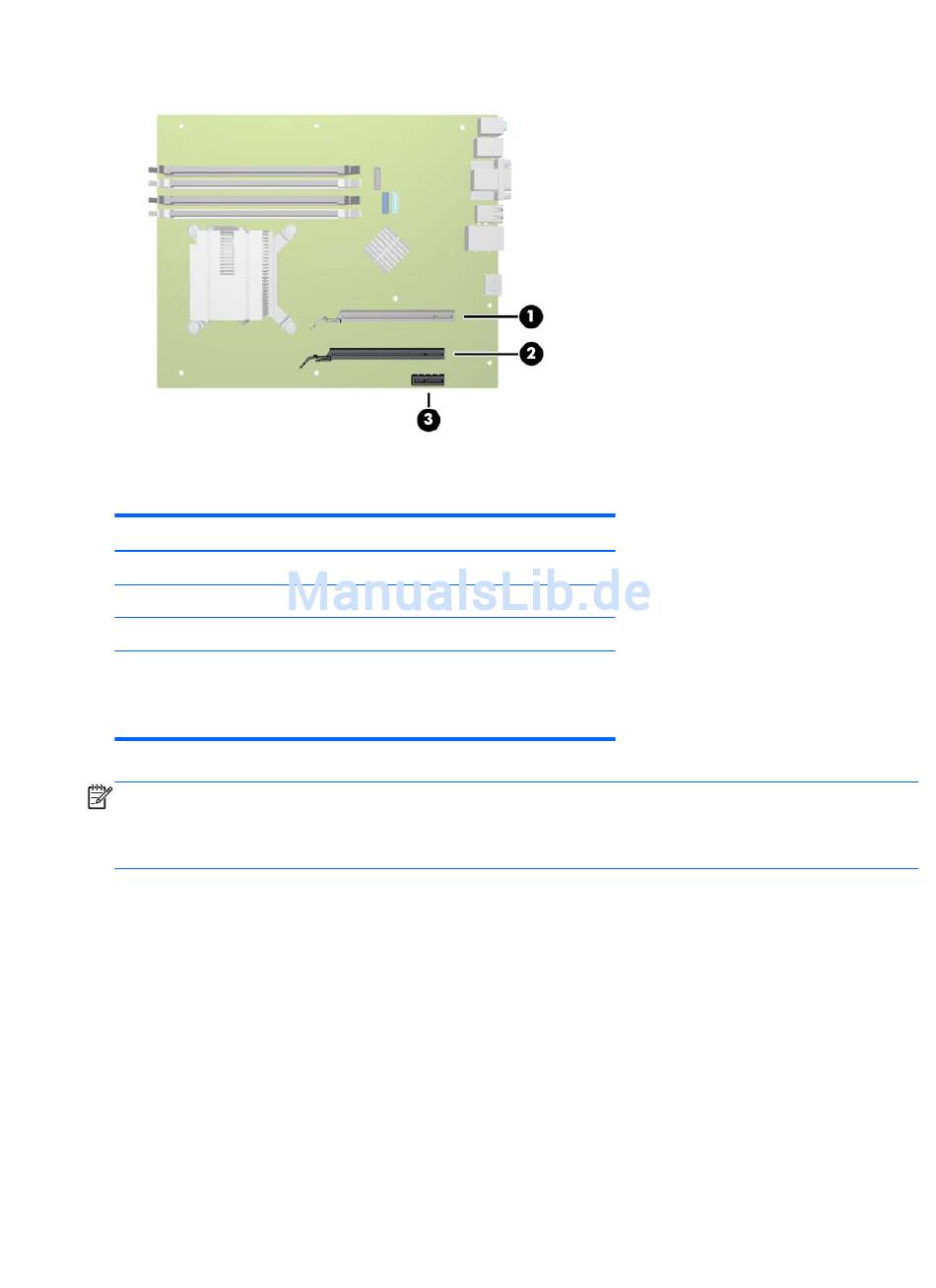

Abbildung 2-12
Tabelle 2-2 Positionen der Systemplatinen-
Erweiterungssteckplätze
Nr. Erweiterungssteckplatz
1 Riser-Karte (bestückt)
2 PCI Express x16
3 PCI Express x1
ACHTUNG:
speziell für dieses Produkt entwickelten Riser-Karten bestimmt.
VERSUCHEN SIE NICHT, eine Karte anderen Typs in diesen Steckplatz
einzusetzen.
HINWEIS:
PoweredUSB-Erweiterungskarte. Es sei jedoch darauf hingewiesen, dass das Verfahren
grundsätzlich für jede Installation einer PCI Express-Erweiterungskarte in einem PCI Express x1-
oder PC Express x16-Erweiterungssteckplatz dasselbe ist.
Installieren einer PoweredUSB-Erweiterungskarte mit 12-Volt-
Anschlüssen
Der Computer ist mit einem 24-Volt-PoweredUSB-Anschluss auf der Riser-Karte ausgestattet und
kann durch ein oder zwei optionale Erweiterungskarten halber Bauhöhe mit 12-Volt-PoweredUSB-
Anschlüssen auf insgesamt sechs 12-Volt-PoweredUSB-Anschlüsse aufgerüstet werden. Der 24-
DEWW
Positionen der Systemplatinen-Erweiterungssteckplätze
Der Riser-Karten-Erweiterungssteckplatz ist für eine von zwei
In den folgenden Abschnitten finden Sie eine Anleitung zum Installieren einer
Installieren einer Erweiterungskarte mit halber Bauhöhe 19
