VERBINDEN DER STATIONSADERN

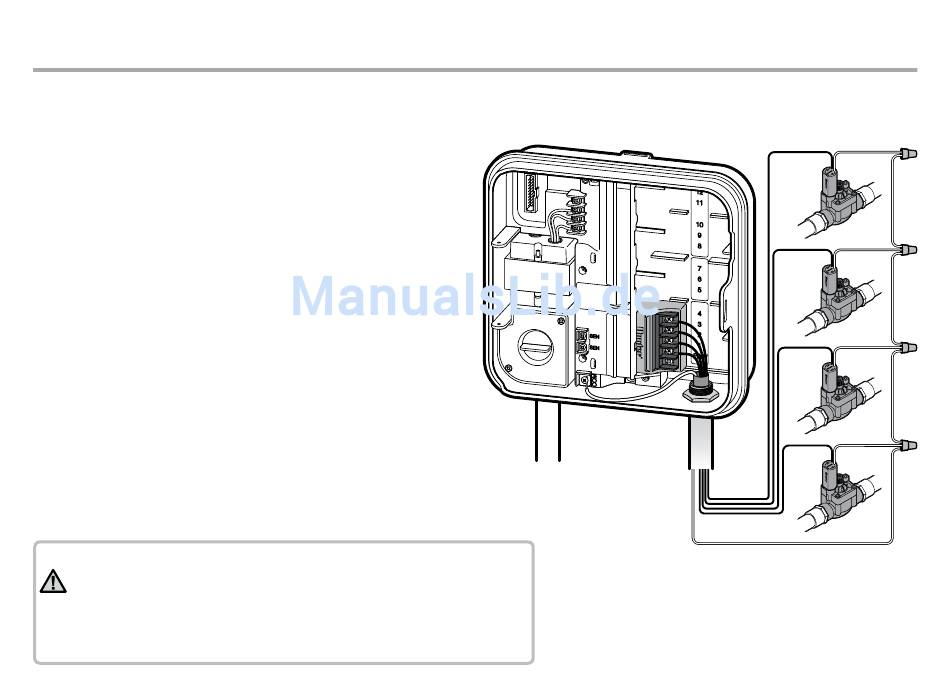

1 Verlegen Sie die Ventiladern zwischen den Magnetventilen
und dem Steuergerät.
2 Verbinden Sie jeweils eine der beiden von jedem Ventil
abgehenden Adern zur Verwendung als Masseleiter an eine
gemeinsame Ader. Diese ist zumeist weiß. Schließen Sie
eine separate Steuerleitung an der verbleibenden Ader von
jedem Ventil an. Für sämtliche Spleißverbindungen müssen
wasserdichte Verbindungshülsen verwendet werden.
3 Führen Sie die Ventiladern durch den Kabelkanal. Bringen Sie
den Kabelkanal an einer der Öffnungen unten am Gehäuse an.
4 Entfernen Sie 13 mm der Isolierung von den Enden aller Adern.
Schließen Sie die gemeinsame Masseleitung der Ventile
an der "COM"-Klemme (Masseleiter) an. Schließen Sie die
Steueradern der einzelnen Ventile an die Klemmen für die
entsprechenden Stationen an.
HINWEIS-Die Anschlussklemme für den gemeinsamen
Masseleiter befindet sich nun unterhalb der Sensorklemmen.
Verbinden Sie nicht den ankommenden gemeinsamen
Masseleiter mit der PM/V-Klemme.
