Posicionador tipo SPC D/PID
13
1

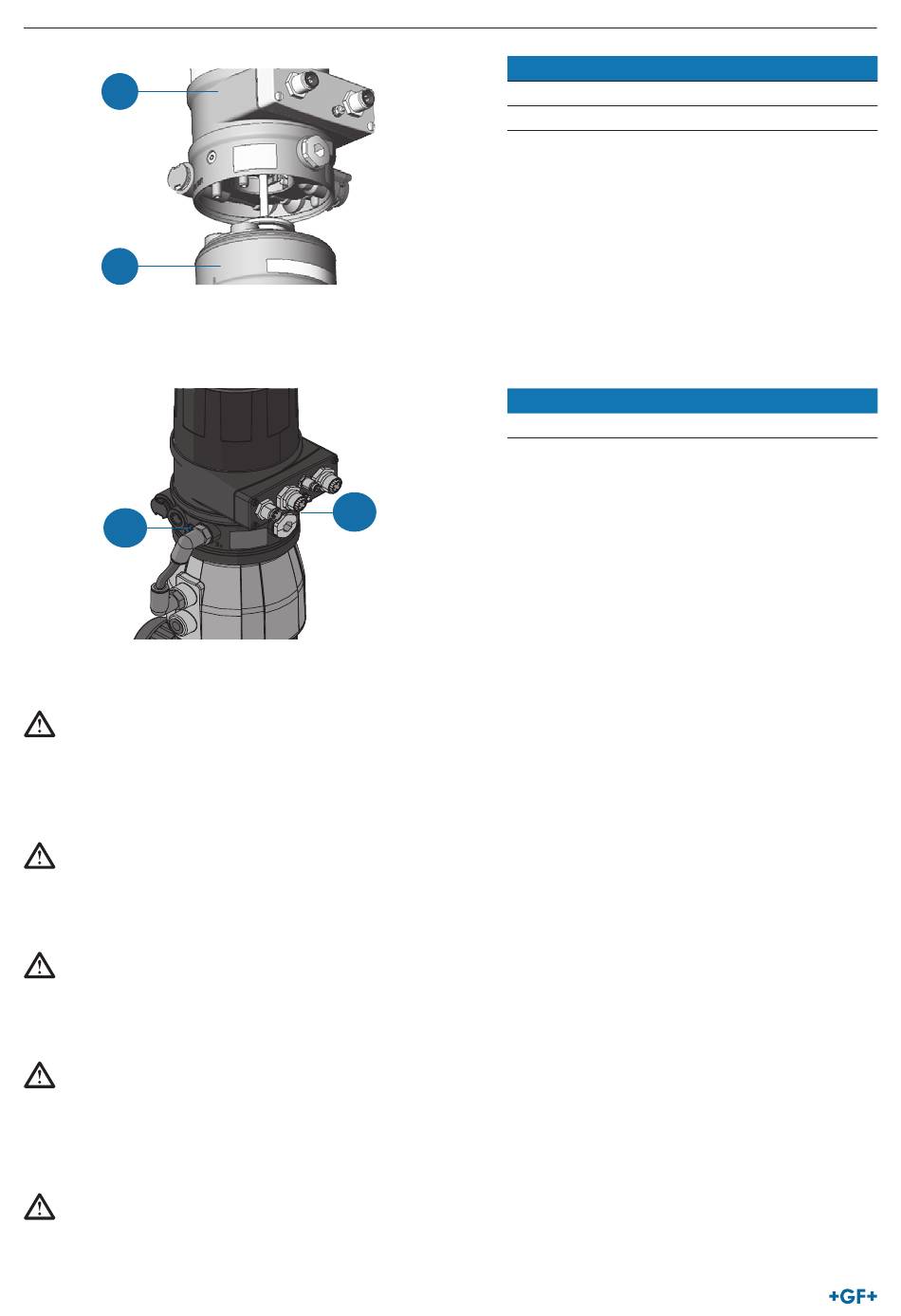

12. Desplazar el posicionador SPC (13) sobre el accionamiento (1).
13. Desplazar el posicionador SPC (13) sobre el accionamiento (1) sin girarlo para que no se perciba ningún espacio en la junta
moldeada (10).
14
14. Fijar el posicionador SPC sobre el accionamiento con los dos tornillos de fijación laterales (14). Apretar ligeramente los tornillos
(par de apriete máximo: 1,5 Nm).
ATENCIÓN
¡Asegurar las uniones roscadas!
Las uniones roscadas pueden aflojarse debido a grandes fuerzas o vibraciones. Esto puede provocar lesiones o daños materiales.
► Se recomienda utilizar Loctite 290 en todas las uniones roscadas.
► Comprobar regularmente las uniones roscadas.
ATENCIÓN
¡Montar correctamente el soporte!
El soporte debe montarse correctamente para evitar daños materiales y garantizar su correcto funcionamiento.
► El soporte debe estar correctamente ensamblado durante el montaje y apoyarse sobre la guía.
ATENCIÓN
¡Tamaño incorrecto del adaptador!
Los componentes deben ser compatibles para evitar daños materiales.
► El posicionador tipo SPC debe ser compatible con la válvula (tipo y dimensión) y el adaptador.
ATENCIÓN
¡Daños o fallos de funcionamiento debido a la entrada de suciedad y humedad!
Impedir la entrada de suciedad y humedad.
► Apretar los tornillos de fijación con un par de apriete máximo de 1,5 Nm para mantener la clasificación de protección IP65/IP67.
► Comprobar los puntos de estanqueidad.
NOTA
Durante el ensamblaje en válvulas de proceso con accionamiento de elevación tipo Diastar Ten, Ten Plus, Sixteen y 025, respetar las
instrucciones de instalación en el manual de instrucciones de la válvula de proceso.
144
14
N.º Denominación
1 Válvula con accionamiento
13 Posicionador tipo SPC
N.º Denominación
14 Tornillos de fijación
Manual de instrucciones
