Manuel d'utilisation
type 025, respecter les consignes de montage dans la notice d'utilisation de la vanne de processus.
ATTENTION !
Aucune pression sur le régulateur de position lors de l'opération de montage !
Des actionnements imprévisibles peuvent occasionner des blessures ou des dégâts matériels.
► Lors du montage du régulateur de position sur le servomécanisme, les raccords d'air de commande ne doivent pas être connec-
tés.

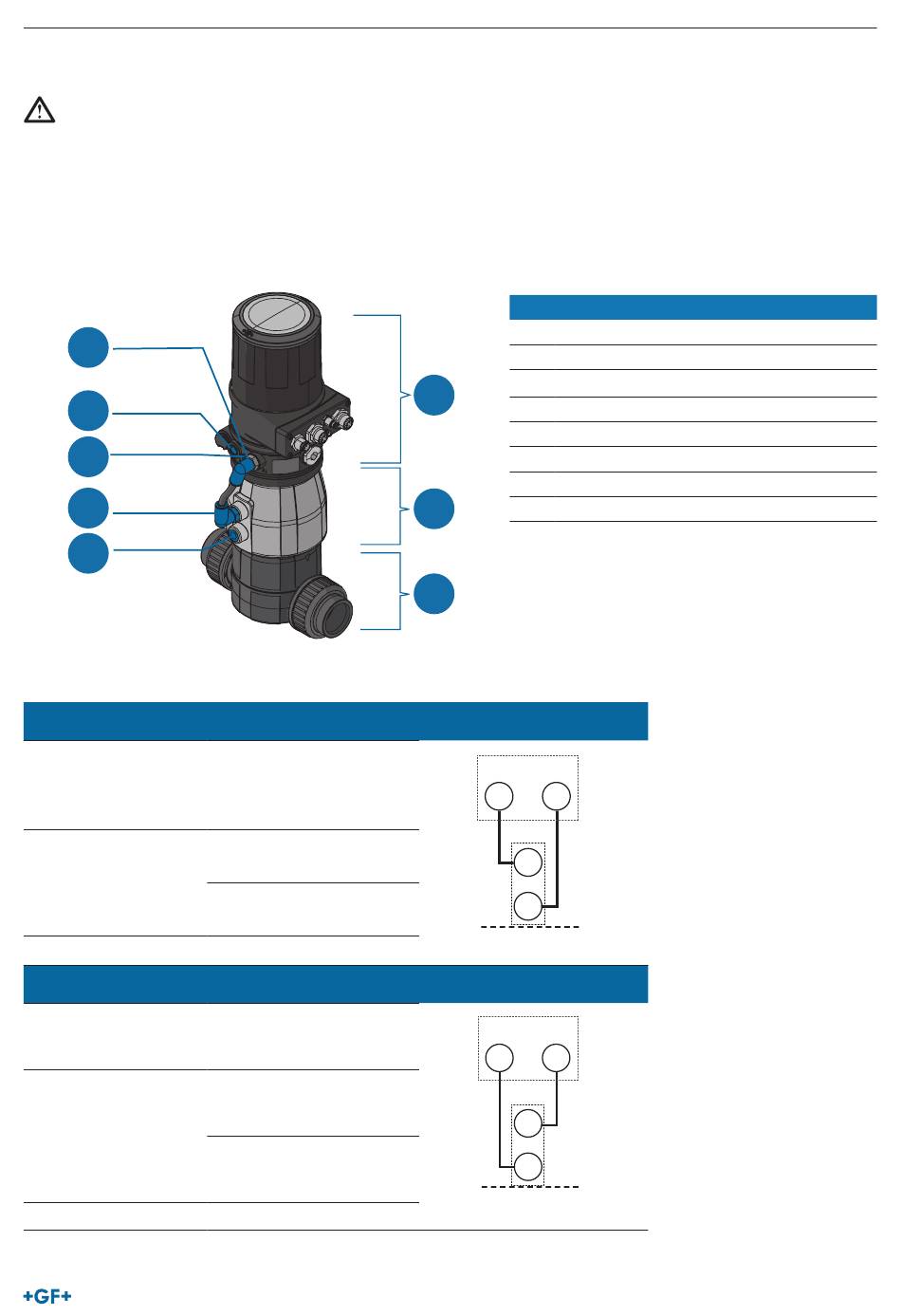

4.1.3 Liaison pneumatique avec le servomécanisme
1
2
3
4
5
► Établir la liaison pneumatique entre le régulateur de position type SPC et le servomécanisme conformément au tableau ci-
après.
Fonction de commande FC
Vanne de processus fermée en position de repos (grâce à la force du ressort)
Régulateur de position
Servomécanisme
Zone sèche
Fonction de commande FO
Vanne de processus ouverte en position de repos (grâce à la force du ressort)
Régulateur de position
Servomécanisme
Zone sèche
Sortie de l'air de commande
Entrée d'air de commande haut
Entrée d'air de commande bas
Sortie de l'air de commande
Entrée d'air de commande haut
Entrée d'air de commande bas
N° Désignation
1 Raccord d'air de commande 2
2 Raccord d'air de commande 2
3 Vis de fixation max. 1,5 Nm
6
4 Raccord d'air de commande haut
5 Raccord d'air de commande bas
6 Régulateur de position de type SPC
7 Servomécanisme
7
8 Vanne
8
2 2
2 1
2 2
2 1
Régulateur de position type SPC D/PID
1
2
