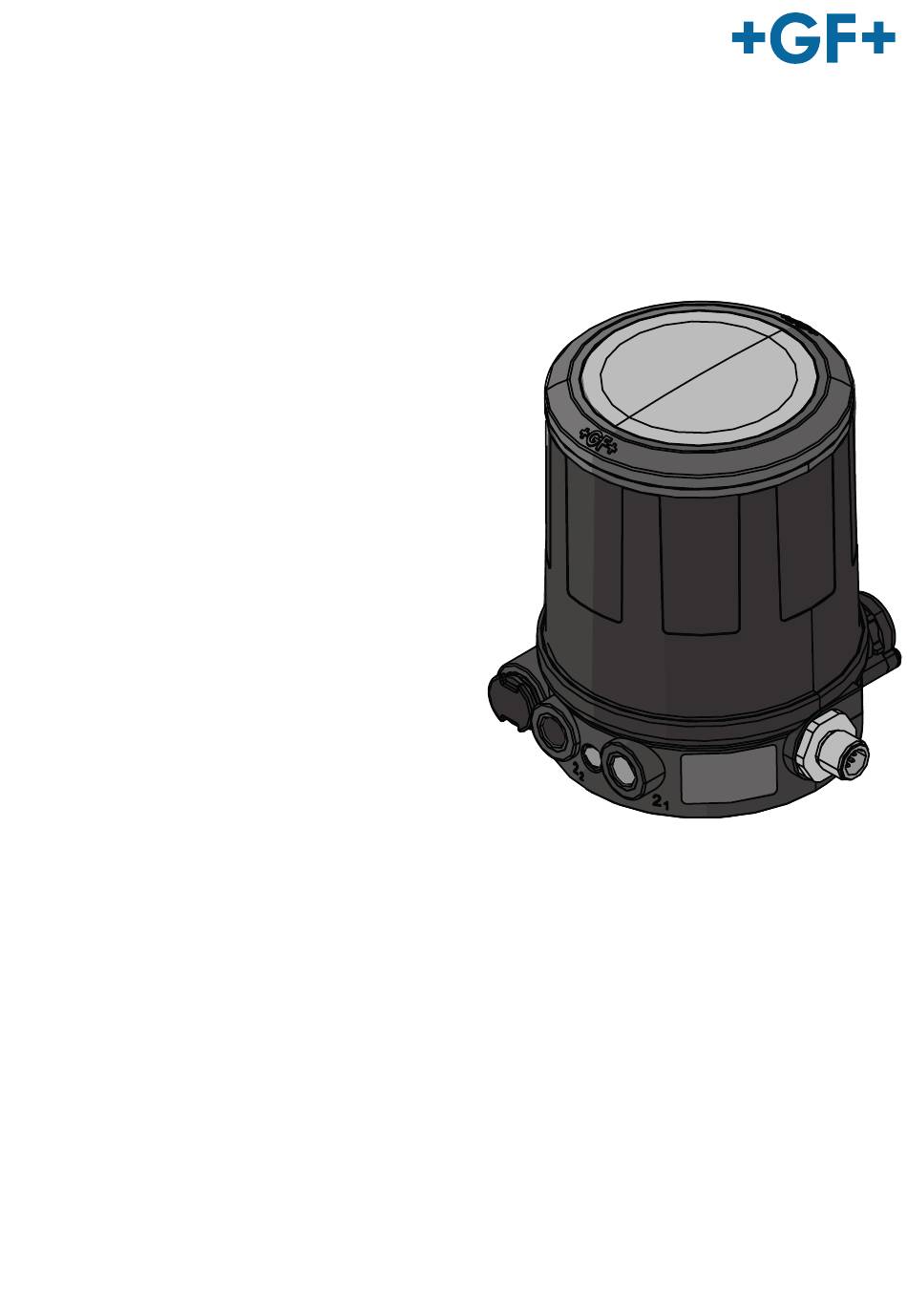

Seite 1 SPC Lite Manuel d'utilisation Posicionador tipo SPC Lite Manual de instrucciones 00815408 2004057 Type SPC Lite positioner MA_00102 / DE EN FR ES / 03 (10.2022) © Georg Fischer Piping Systems Ltd CH-8201 Schaffhausen/Switzerland +41 52 631 30 26/info.ps@georgfischer.com www.gfps.com...
Seite 2 Content Type SPC Lite positioner Typ SPC Lite Stellungsregler Régulateur de position de type SPC Lite Posicionador tipo SPC Lite...
Seite 3 GF Piping Systems Type SPC Lite positioner Operating Instructions...
Seite 4 GF Piping Systems Translation of the original instruction manual Disclaimer The technical data are not binding. It does not constitute expressly warranted characteristics and neither guaranteed properties nor guaranteed durability. It is subject to modification. Our General Terms of Sale apply.
Seite 5: Inhaltsverzeichnis
Operating Instructions Type SPC Lite positioner Table of Contents Introduction Intended use Scope of delivery Other applicable documents Symbols Abbreviations EC-and UKCA Declaration of conformity Safety Information Meaning of the signal words Observe instruction manual Putting into operation, use and disassembly only by qualified personnel...
Seite 6 Type SPC Lite positioner Operating Instructions Control elements Putting into operation Teach function: Determine and save end positions Switch device manually with pilot valve Disassembly Disconnect pneumatic connections Disconnect electrical connections Type SPC Lite positioner disassembly Disposal...
Seite 7: Introduction
Operating Instructions Type SPC Lite positioner Introduction Intended use The type SPC Lite positioner is a digital, electropneumatic positioner for integrated mounting on pneumatically operated industrial valves with single-acting actuators. Scope of delivery The set includes: Type SPC Lite positioner •...
Seite 8: Abbreviations
EC-and UKCA Declaration of conformity The manufacturer GF Piping Systems AG, 8201 Schaffhausen (Switzerland) declares that the products listed below are in comp- liance with the EMC Directive 2014/30/EU and meet such requirements. The CE marking on the products indicates this compliance.
Seite 9: Safety Information
Operating Instructions Type SPC Lite positioner Safety Information Meaning of the signal words In this instruction manual, warnings are used, which shall warn the user of death, injuries or material damage. Always read and observe these warnings! DANGER! Imminent danger! Non-observance may result in major injuries or death.
Seite 10: General Safety Information
► When unscrewing and screwing in the housing jacket (with transparent cover), do not apply opposite force against the actuator but against the electrical connection housing of the type SPC Lite positioner. ► Do not feed aggressive or flammable media or liquids into the control air connection.
Seite 11 For UL approved components, only circuits of limited power according to "NEC Class 2" may be used. NOTE! Observe the resistance of the materials! Some of the type SPC Lite positioner materials are not acid resistant. ► Observe the media resistance of the materials.
Seite 12: Design And Function
Type SPC Lite positioner Operating Instructions Design and function Type plate on the product 3.1.1 Type plate Bezeichnung Article number Type Maximum working pressure Max. ambient temperature Serial number; CE Marking 3.1.2 Additional UL plate Bezeichnung Circuit with limited power...
Seite 13: Construction
Control air connection The type SPC Lite positioner is a control head designed for decentralized automation of pneumatic process valves. The valve position is detected via a non-contact, analog sensor element, which automatically detects and stores the valve end positions via a teach...
Seite 14: Technical Data
Type SPC Lite positioner Operating Instructions Technical Data Specification General data operational temperature -10 to +55 °C Storage Temperature -20 to +65 °C Protection rating IP 65 / IP67 nach EN 60529 (evaluated by the manufacturer) Deployment height up to 2000 m above sea level relative humidity max.
Seite 15: Factory Settings
Operating Instructions Type SPC Lite positioner Factory settings The device status LEDs (top LED) indicate the device status. Setting Factory setting Device status LEDs Valve mode with error messages and warnings Valve position open LED lights up yellow* Valve position in between...
Seite 16: Assembly
Type SPC Lite positioner Operating Instructions Assembly NOTE! Only for positioners and process controllers without premounted process valve. DANGER! Risk of injury due to high pressure in the system/device. ► Before working on the system or device, switch off the pressure and vent/drain the lines.
Seite 17 Operating Instructions Type SPC Lite positioner 4.1.2 Procedure Prepare the valve with actuator (1) for assembly of the type SPC Lite positioner, observing the operating instructions for the actuator and valve (1). Designation Actuator with valve Spindle adapter Shift spindle...
Seite 18 Type SPC Lite positioner 10. Push the type SPC Lite positioner (13) onto the actuator (1). 11. Push the type SPC Lite positioner (13) onto the actuator (1) without rotating it until no gap is visible at the molded seal (10). Designation Fixing screws 12.
Seite 19 Control air connection bottom Type SPC Lite positioner Actuator Valve ► Establish pneumatic connection between type SPC Lite positioner and actuator according to the following table. Control function FC Process valve closed in rest position (by spring resistance) Type SPC Lite...
Seite 20: Pneumatic Installation
A or control function B, respectively. This supplies the spring chamber of the actuator with dry air from the vent duct of the type SPC Lite positioner type.
Seite 21: Electrical Installation
Use of the 4 - 20 mA setpoint value input If, in a series connection of several devices of the type SPC Lite positioner, the electrical supply to one device in this series connection fails, the input of the failed device becomes highly resistive. This causes the 4 - 20 mA standard signal to drop out. In this case, please...
Seite 22: Pin Assignment
Type SPC Lite positioner Operating Instructions 4.3.1 Connection via M12 round plug, 8-pin Designation Round plug M12, 8-pin Input signals from the control station Output signals of the control station 1) Round plug M12, 8-pin Assignment Input signals from the control station (e.g., PLC)
Seite 23: Operation
Basic housing Actuator Valve ► Unscrew the transparent cover of the SPC Lite positioner to access the status LED and the teach-in button. NOTE! Breakage of the pneumatic connecting pieces due to rotational effect. ► When unscrewing and screwing in the transparent cover, do not hold against the actuator of the valve, but against the basic housing.
Seite 24: Status Led
Type SPC Lite positioner Operating Instructions 5.2.1 Display device status No. Designation Device status LED (Top LED) Pilot valve LED (V) Status LED (red) Status LED (green) The following device statuses are displayed with LEDs: Pilot valve LED: Control of the pilot valve •...
Seite 25 Operating Instructions Type SPC Lite positioner 5.2.2 Device status display The device status LEDs (top LED) indicate the device status. The user can set the following LED mode to indicate device status and valve position: Valve mode • Valve mode with error messages •...
Seite 26 Type SPC Lite positioner Operating Instructions Valve mode + errors + warnings Displays in valve mode + errors + warnings: Valve position: open, intermediate, closed • Device status: error • Device status: Displaying the NAMUR mode • If several device statuses are present at the same time, the device status of the highest priority is displayed.
Seite 27 Operating Instructions Type SPC Lite positioner 5.2.3 NAMUR mode The device status LEDs (top LED) indicate the device status. The display elements change color following NAMUR NE 107. If several device statuses are present at the same time, the device status with the highest priority is displayed. The priority depends on the severity of the deviation from control operation (red LED = failure = highest priority).
Seite 28: Putting Into Operation
CAUTION! Damage or functional failure due to incorrect connection! An incorrect pneumatic connection can damage the type SPC Lite positioner. Prevent ingress of dirt and moisture with any open connections. ► Before putting into operation, ensure correct pneumatic connection according to the diagram.
Seite 29 Teach procedure completed. • Check the correct position of the gasket (housing jacket). After adjustment, screw the housing jacket of the type SPC Lite positioner back on. NOTE! Breakage of the pneumatic connecting pieces due to rotational effect. ► When unscrewing and screwing in the housing jacket, do not hold against the actuator of the valve, but against the basic housing.
Seite 30: Switch Device Manually With Pilot Valve
Type SPC Lite positioner Operating Instructions Switch device manually with pilot valve The device can be switched manually with the pilot valve when control air is connected. Necessary requirements: The device is assembled on the actuator. • The power supply voltage is connected.
Seite 31 Switch manual operation with a screwdriver (touch function or latching function). Check the correct position of the gasket (housing jacket). After adjustment, screw the housing jacket of the type SPC Lite positioner back on. NOTE! Breakage of the pneumatic connecting pieces due to rotational effect.
Seite 32: Disassembly
Disconnect pneumatic connections DANGER! Risk of injury due to high pressure. ► Before loosening lines and valves, turn off the pressure and vent lines. Designation Pneumatic ports Pneumatic connections Valve actuator ► Disconnect pneumatic ports to the type SPC Lite positioner.
Seite 33: Disconnect Electrical Connections
Type SPC Lite positioner disassembly Designation Fixing screws Loosen fixing screws. Type SPC Lite Disconnect the positioner from the actuator and remove it. Disposal NOTE! Environmental damage due to equipment parts contaminated by media. ► Dispose of the device and packaging in an environmentally friendly manner.
Seite 34 GF Piping Systems Local support around the world Visit our webpage to get in touch with your local specialist: www.gfps.com/our-locations The information and technical data (altogether “Data”) herein are not binding, unless explicitly confirmed in writing. The Data neither constitutes any expressed, implied or warranted characteristics, nor guaranteed properties or a guaranteed...
Seite 35 GF Piping Systems Typ SPC Lite Stellungsregler Betriebsanleitung...
Seite 36 GF Piping Systems Originalbetriebsanleitung Haftungsausschluss Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften, oder als Beschaffenheits- oder Haltbarkeits- garantien. Änderungen vorbehalten. Es gelten unsere Allgemeinen Verkaufsbedingungen. Betriebsanleitung beachten Die Betriebsanleitung ist Teil des Produkts und ein wichtiger Baustein im Sicherheitskonzept.
Seite 37 Betriebsanleitung Typ SPC Lite Stellungsregler Inhaltsverzeichnis Einleitung Bestimmungsgemässe Verwendung Lieferumfang Mitgeltende Dokumente Symbole Abkürzungen EG-und UKCA Konformitätserklärung Sicherheitshinweise Bedeutung der Signalwörter Betriebsanleitung beachten Inbetriebnahme, Benutzung und Demontage nur durch Fachpersonal Lagerung und Transport Allgemeine Sicherheitshinweise Produktspezifische Sicherheitshinweise Aufbau und Funktion...
Seite 38 Typ SPC Lite Stellungsregler Betriebsanleitung Bedienelemente Inbetriebnahme Teach-Funktion: Endlagen ermitteln und speichern Gerät manuell mit Pilotventil schalten Demontage Pneumatische Verbindungen trennen Elektrische Verbindungen trennen Typ SPC Lite Stellungsregler abmontieren Entsorgung...
Seite 39: Einleitung
Betriebsanleitung Typ SPC Lite Stellungsregler Einleitung Bestimmungsgemässe Verwendung Der Typ SPC Lite Stellungsregler ist ein elektropneumatischer Stellungsregler für den integrierten Aufbau auf pneumatisch betätig- te Industriearmaturen mit einfachwirkenden Antrieben. Lieferumfang Im Set enthalten sind: Typ SPC Lite Stellungsregler • Diese Bedienungsanleitung •...
Seite 40: Abkürzungen
Produkten zeigt diese Übereinstimmung an. Änderungen an den Produkten, die Auswirkungen auf die angegebenen technischen Daten und den bestimmungsgemässen Gebrauch haben, machen diese Erklärung ungültig. Zusätzliche Informationen können den «GF Planungsgrundlagen» entnommen werden. Produktgruppe Typenbezeichnung Weitere Richtlinien und...
Seite 41: Sicherheitshinweise
Betriebsanleitung Typ SPC Lite Stellungsregler Sicherheitshinweise Bedeutung der Signalwörter In dieser Anleitung werden Warnhinweise verwendet, um den Anwender vor Tod, Verletzungen oder vor Sachschäden zu warnen. Diese Warnhinweise müssen immer gelesen und beachtet werden! GEFAHR! Unmittelbar drohende Gefahr! Bei Nichtbeachtung drohen Tod oder schwerste Verletzungen.
Seite 42: Allgemeine Sicherheitshinweise
Zum Schutz vor Sachschäden am Gerät ist zu beachten: ► Beim Abschrauben und Einschrauben des Gehäusemantels (mit Klarsichthaube) nicht am Antrieb sondern am elektrischen Anschlussgehäuse des Typ SPC Lite Stellungsregler gegenhalten. ► In den Steuerluftanschluss keine aggressiven oder brennbaren Medien und keine Flüssigkeiten einspeisen.
Seite 43 ► Zulässige Umgebungstemperaturen beachten. WARNUNG! Bei UL zugelassenen Komponenten dürfen nur Stromkreise begrenzter Leistung nach „NEC Class 2“ verwendet werden. HINWEIS! Beständigkeiten der Werkstoffe beachten! Die Werkstoffe des Typ SPC Lite Stellungsreglers sind teilweise nicht säurebeständig. ► Medienbeständigkeit der Werkstoffe beachten.
Seite 44: Aufbau Und Funktion
Typ SPC Lite Stellungsregler Betriebsanleitung Aufbau und Funktion Typenschild am Produkt 3.1.1 Typenschild Bezeichnung Artikelnummer Max. Betriebsdruck Max. Umgebungstemperatur Seriennummer; CE-Zeichen 3.1.2 UL-Zusatzschild Bezeichnung Stromkreis mit begrenzter Leistung Versorgungsspannung Gerät...
Seite 45: Aufbau
Typ SPC Lite Stellungsregler Steuerluftanschluss Der Typ SPC Lite Stellungsregler ist ein Steuerkopf, der zur dezentralen Automatisierung von pneumatischen Prozessventilen kon- zipiert ist. Die Erfassung der Ventilstellung erfolgt über ein kontaktloses, analoges Sensorelement, welches bei der Inbetriebnahme die Ventilendlagen automatisch mittels Teach-Funktion erkennt und speichert. Das integrierte Pilotventil steuert einfachwirkende...
Seite 46: Technische Daten
Typ SPC Lite Stellungsregler Betriebsanleitung Technische Daten Spezifikation Allgemeine Daten Betriebstemperatur -10...+55 °C Lagertemperatur -20…+65 °C Schutzart IP65 / IP67 nach EN 60529 (vom Hersteller bewertet) Einsatzhöhe bis 2000 m über Meereshöhe relative Luftfeuchtigkeit max. 95 % bei 50 °C (nicht kondensierend) Gehäusewerkstoff...
Seite 47: Werkseinstellungen
Betriebsanleitung Typ SPC Lite Stellungsregler Werkseinstellungen Die Gerätestatus-LEDs (Top-LED) zeigen den Gerätestatus an. Einstellung Werkseinstellung Gerätestatus-LEDs Ventilmodus mit Fehlermeldungen und Warnungen Ventilstellung offen LED leuchtet gelb* Ventilstellung dazwischen LED aus* Ventilstellung geschlossen LED leuchtet grün* * Werkseinstellung, wählbare Farben für die Ventilstellung: aus, weiss, grün, blau, gelb, orange, rot...
Seite 48: Montage
Typ SPC Lite Stellungsregler Betriebsanleitung Montage HINWEIS! Nur für Stellungsregler und Prozessregler ohne vormontiertes Prozessventil. GEFAHR! Verletzungsgefahr durch hohen Druck in Anlage/Gerät. ► Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren. Verletzungsgefahr durch Stromschlag! ► Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten und vor Wiedereinschalten sichern! ►...
Seite 49 Betriebsanleitung Typ SPC Lite Stellungsregler 4.1.2 Vorgehen Ventil mit Antrieb (1) für die Montage des Typ SPC Lite Stellungsreglers vorbereiten, dabei die Bedienungsanleitungen von An- trieb und Ventil (1) beachten. Bezeichnung Ventil mit Antrieb Spindeladapter Schaltspindel Gewindeadapter Buchse Wellendichtring Führungselement...
Seite 50 Typ SPC Lite Stellungsregler 10. Den Typ SPC Lite Stellungsregler (13) auf den Antrieb (1) schieben. 11. Den Typ SPC Lite Stellungsregler (13) ohne Drehbewegung soweit auf den Antrieb (1) schieben, dass an der Formdichtung (10) kein Spalt mehr sichtbar ist.
Seite 51: Pneumatische Verbindung Mit Antrieb
Befestigungsschrauben max. 1,5 Nm Steuerluftanschluss oben Steuerluftanschluss unten Typ SPC Lite Stellungsregler Antrieb Ventil ► Pneumatische Verbindung zwischen Typ SPC Lite Stellungsregler und Antrieb gemäss nachfolgender Tabelle herstellen. Steuerfunktion FC Prozessventil in Ruhestellung geschlossen (durch Federkraft) Typ SPC Lite Steuerluftausgang Stellungsregler...
Seite 52: Pneumatische Installation
► Bei feuchter Umgebungsluft kann bei Steuerfunktion A bzw. bei Steuerfunktion B eine Schlauchverbindung zwischen Steuerluft- ausgang 2 des Stellungsreglers / Prozessreglers und den nicht angeschlossenen Steuerluftanschluss des Antriebs hergestellt werden. Dadurch wird die Federkammer des Antriebs mit trockener Luft aus dem Entlüftungskanal des Typ SPC Lite Stellungs- reglers versorgt. Pneumatische Installation...
Seite 53: Elektrische Installation
Verwendung des 4...20 mA - Sollwerteingangs Fällt bei einer Reihenschaltung mehrerer Geräte vom Typ SPC Lite Stellungsregler die elektrische Versorgung eines Geräts in dieser Reihenschaltung aus, wird der Eingang des ausgefallenen Geräts hochohmig. Dadurch fällt das 4...20 mA-Normsignal aus. Wenden...
Seite 54: Anschluss Über Rundstecker M12, 8-Polig
Typ SPC Lite Stellungsregler Betriebsanleitung 4.3.1 Anschluss über Rundstecker M12, 8-polig Bezeichnung Rundstecker M12, 8-polig Eingangssignale der Leitstelle Ausgangssignale der Leitstelle 1) Rundstecker M12, 8-polig Belegung Eingangssignale der Leitstelle (z.B. SPS) Endschalter 1 IN 1/TOP Endschalter 2 IN 2/BOTTOM Betriebsspannung...
Seite 55: Bedienung
Grundgehäuse Antrieb Ventil ► Klarsichthaube des Typ SPC Lite Stellungsreglers abschrauben, um an die Status-LED, sowie die Teach-in Taste zu gelangen. HINWEIS! Bruch der pneumatischen Verbindungsstutzen durch Dreheinwirkung. ► Beim Abschrauben und Einschrauben der Klarsichthaube nicht am Antrieb des Ventils, sondern am Grundgehäuse gegenhalten.
Seite 56: Gerätestatus Anzeigen
Typ SPC Lite Stellungsregler Betriebsanleitung 5.2.1 Gerätestatus anzeigen Bezeichnung Gerätestatus-LED (Top-LED) Pilotventil-LED (V) Status-LED (rot) Status-LED (grün) Folgende Gerätestatus werden mit LEDs angezeigt: Pilotventil-LED: Ansteuern des Pilotventils • Gerätestatus-LED: Ventilstellung, Fehler, Warnung • Status-LED rot: Teach-Funktion, Fehler • Pilotventil-LED Farbe...
Seite 57: Gerätestatusanzeige
Betriebsanleitung Typ SPC Lite Stellungsregler 5.2.2 Gerätestatusanzeige Die Gerätestatus-LEDs (Top-LED) zeigen den Gerätestatus an. Zur Anzeige von Gerätestatus und Ventilstellung kann der Benutzer folgende LED-Modus einstellen: Ventilmodus • Ventilmodus mit Fehlermeldungen • Ventilmodus mit Fehlermeldungen und Warnungen (Werkseinstellung) • NAMUR-Modus •...
Seite 58: Gerätestatus: Ausserhalb Der Spezifikation
Typ SPC Lite Stellungsregler Betriebsanleitung Ventilmodus + Fehler + Warnungen Anzeigen im Ventilmodus + Fehler + Warnungen: Ventilstellung: offen, dazwischen, geschlossen • Gerätestatus: Fehler • Gerätestatus: Anzeigen des NAMUR-Modus • Wenn mehrere Gerätestatus gleichzeitig vorliegen, wird der Gerätestatus der höchsten Priorität angezeigt.
Seite 59 Betriebsanleitung Typ SPC Lite Stellungsregler 5.2.3 NAMUR-Modus Die Gerätestatus-LEDs (Top-LED) zeigen den Gerätestatus an. Die Anzeigeelemente wechseln die Farbe in Anlehnung an NAMUR NE 107. Wenn mehrere Gerätestatus gleichzeitig vorliegen, wird der Gerätestatus mit der höchsten Priorität angezeigt. Die Priorität richtet sich nach der Schwere der Abweichung vom Regelbetrieb (rote LED = Ausfall = höchste Priorität).
Seite 60: Inbetriebnahme
► Nur ausreichend geschultes Personal darf die Anlage/das Gerät in Betrieb nehmen. VORSICHT! Beschädigung oder Funktionsausfall durch falschen Anschluss! Durch eine falsch pneumatische Verbindung kann der Typ SPC Lite Stellungsregler beschädigt werden. Bei offenen Anschlüssen Eindringen von Schmutz und Feuchtigkeit verhindern. ► Vor Inbetriebnahme korrekte pneumatische Verbindung gemäss Schema sicherstellen.
Seite 61 Teach-Ablauf beendet. • Korrekte Position der Dichtung (Gehäusemantel) prüfen. Nach Einstellung Gehäusemantel des Typ SPC Lite Stellungsreglers wieder aufschrauben. HINWEIS! Bruch der pneumatischen Verbindungsstutzen durch Dreheinwirkung. ► Beim Abschrauben und Einschrauben des Gehäusemantels nicht am Antrieb des Ventils, sondern am Grundgehäuse gegenhal- ten.
Seite 62: Gerät Manuell Mit Pilotventil Schalten
Typ SPC Lite Stellungsregler Betriebsanleitung Gerät manuell mit Pilotventil schalten Das Gerät kann bei angeschlossener Steuerluft manuell mit dem Pilotventil geschaltet werden. Erforderliche Voraussetzungen: Das Gerät ist auf dem Antrieb montiert. • Die Versorgungsspannung ist angeschlossen. • Die Druckluftversorgung ist angeschlossen.
Seite 63 Tastfunktion: Drücken = kurzzeitiges Betätigen Manuelle Betätigung mit einem Schraubendreher schalten (Tastfunktion oder Rastfunktion). Korrekte Position der Dichtung (Gehäusemantel) prüfen. Nach Einstellung Gehäusemantel des Typ SPC Lite Stellungsreglers wieder aufschrauben. HINWEIS! Bruch der pneumatischen Verbindungsstutzen durch Dreheinwirkung. ► Beim Abschrauben und Einschrauben des Gehäusemantels nicht am Antrieb des Ventils, sondern am Grundgehäuse gegenhal- ten.
Seite 64: Demontage
Typ SPC Lite Stellungsregler abmontieren. Pneumatische Verbindungen trennen GEFAHR! Verletzungsgefahr durch hohen Druck. ► Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entlüften. Bezeichnung Pneumatische Anschlüsse Pneumatische Verbindungen Ventilantrieb ► Pneumatische Anschlüsse zum Typ SPC Lite Stellungsregler trennen.
Seite 65: Elektrische Verbindungen Trennen
► Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten. Typ SPC Lite Stellungsregler abmontieren Bezeichnung Befestigungsschrauben Befestigungsschrauben lösen. Typ SPC Lite Stellungsregler von Antrieb trennen und abnehmen. Entsorgung HINWEIS! Umweltschäden durch von Medien kontaminierte Geräteteile. ► Gerät und Verpackung umweltgerecht entsorgen.
Seite 66: Lokale Unterstützung - Weltweit
GF Piping Systems Lokale Unterstützung – weltweit Besuchen Sie unsere Website und kontaktieren Sie Ihren lokalen Spezialisten: www.gfps.com/our-locations Die hierin enthaltenen Informationen und technischen Daten (insgesamt „Daten”) sind nicht verbindlich, sofern sie nicht ausdrücklich schriftlich bestätigt werden. Die Daten begründen weder ausdrückliche, stillschweigende oder zugesicherte Merkmale noch garantierte Eigenschaften oder eine...
Seite 67 GF Piping Systems Régulateur de position de type SPC Lite Manuel d'utilisation...
Seite 68 GF Piping Systems Traduction du manuel d'utilisation original Exclusion de responsabilité Les données techniques ne sont pas contractuelles. Elles ne sont pas des garanties et ne constituent pas non plus un gage de propriété intrinsèque ou de durabilité. Sous réserve de modifications. Nos conditions générales de vente s’appliquent.
Seite 69 Manuel d'utilisation Régulateur de position de type SPC Lite Sommaire Introduction Utilisation selon les dispositions Contenu de la livraison Documents applicables Symboles Abréviations Déclaration de conformité CE et UKCA Consignes de sécurité Signification des termes d'avertissement Se reporter au manuel d'utilisation Mise en service, utilisation et démontage réservés à...
Seite 70 Éléments de commande Mise en service Fonction d'apprentissage : déterminer et enregistrer les positions de fin de course Coupler manuellement l'appareil à une vanne pilote Démontage Séparer les liaisons pneumatiques Séparer les liaisons électriques Démonter le régulateur de position type SPC Lite Élimination...
Seite 71: Introduction
Introduction Utilisation selon les dispositions Le régulateur de position de type SPC Lite est un régulateur de position électropneumatique pour le montage intégré sur des vannes industrielles à actionnement pneumatique avec des servomécanismes à simple effet. Contenu de la livraison Le kit contient :...
Seite 72: Abréviations
Toute modification apportée aux produits qui affecte les caractéristiques techniques indiquées et l‘usage conforme du produit inva- lide cette déclaration. Vous trouverez des informations supplémentaires dans les « Bases de planification GF ». Catégorie de produits Désignation de type Autres directives et normes de concepti- UK Règlement...
Seite 73: Consignes De Sécurité
Manuel d'utilisation Régulateur de position de type SPC Lite Consignes de sécurité Signification des termes d'avertissement Des avertissements sont utilisés dans ce manuel d'utilisation afin de signaler à l'utilisateur un danger de mort, un risque de blessu- res ou des dégâts matériels. Toujours lire et respecter ces avertissements ! DANGER !
Seite 74: Consignes De Sécurité Générales
► Lors du dévissage et du vissage du corps du boîtier (avec capot transparent), ne pas maintenir au niveau du servomécanisme mais au niveau du boîtier de raccordement électrique du régulateur de position de type SPC Lite. ► N'injecter aucune substance agressive ou combustible, ni aucun fluide dans le raccord d'air de commande.
Seite 75 En cas de composants homologués UL, seuls des circuits électriques à puissance limitée selon « NEC classe 2 ». REMARQUE ! Tenir compte des résistances des matériaux ! Les matériaux du régulateur de position de type SPC Lite ne résistent pas tous aux acides. ► Tenir compte de la résistance aux fluides des matériaux.
Seite 76: Structure Et Fonctionnement
Régulateur de position de type SPC Lite Manuel d'utilisation Structure et fonctionnement Plaquette signalétique sur le produit 3.1.1 Plaquette signalétique N° Désignation Référence Type Pression de service maximale Température ambiante max. Numéro de série ; marquage CE 3.1.2 Plaquette supplémentaire UL N°...
Seite 77: Structure
Raccord d'air de commande Le régulateur de position de type SPC Lite est une tête de commande conçue pour une automatisation décentralisée de vannes de processus pneumatiques. L'enregistrement de la position de la vanne est assuré par un élément de détection analogique sans con- tact, qui détecte automatiquement les positions de fin de course de la vanne lors de la mise en service à...
Seite 78: Données Techniques
Régulateur de position de type SPC Lite Manuel d'utilisation Données techniques Spécification Données générales Température de service -10...+55 °C Température de stockage -20…+65 °C Degré de protection IP65 / IP67 selon EN 60529 (évalué par le fabricant) Hauteur d'utilisation jusqu'à 2000 m d'altitude Humidité...
Seite 79: Réglages D'usine
Manuel d'utilisation Régulateur de position de type SPC Lite Réglages d'usine Les LED de statut de l'appareil (LED du dessus) indiquent le statut de l'appareil. Réglage Réglage d'usine LED de statut de l'appareil Mode vanne avec messages d'erreur et avertissements Position de la vanne ouverte LED allumée en jaune*...
Seite 80: Montage
Régulateur de position de type SPC Lite Manuel d'utilisation Montage REMARQUE ! Uniquement pour régulateurs de position et régulateurs de processus sans vanne de processus. DANGER ! Risque de blessures dû à la pression élevée dans l'installation / l'appareil. ► Avant d'effectuer des travaux sur l'installation ou l'appareil, couper la pression et purger l'air des / vider les conduites.
Seite 81 Régulateur de position de type SPC Lite 4.1.2 Procédure Préparer une vanne avec servomécanisme (1) pour le montage du régulateur de position de type SPC Lite ; tenir compte à cette occasion des notices d'utilisation du servomécanisme et de la vanne (1). N°...
Seite 82 N° Désignation Vis de fixation 14. Fixer le régulateur de position de type SPC Lite sur le servomécanisme avec les deux vis de fixation latérales (14). Ce faisant, serrer les vis légèrement seulement (couple de serrage maximal : 1,5 Nm). ATTENTION ! Bloquer les raccords vissés ! Les raccords vissés peuvent se desserrer en raison de forces ou de vibrations importantes.
Seite 83 Régulateur de position de type SPC Lite Servomécanisme Vanne ► Établir la liaison pneumatique entre le régulateur de position type SPC Lite et le servomécanisme conformément au tableau ci- après. Fonction de commande FC Vanne de processus fermée en position de repos (grâce à la force du ressort) Régulateur de...
Seite 84 REMARQUE ! ► « En position de repos » signifie que les vannes de commande du régulateur de position de type SPC Lite sont sans courant et/ ou ne sont pas activées. ► En présence d'air ambiant humide, une liaison par flexible peut être établie entre la sortie d'air de commande 2 du régulateur...
Seite 85: Installation Pneumatique
Manuel d'utilisation Régulateur de position de type SPC Lite Installation pneumatique N° Désignation Limitateur de pression Raccord d'évacuation Marquage : 3 Raccord d'air de commande Marquage : 1 Filtre d'arrivée d'air Raccorder le fluide de commande au raccord d'air de commande (3) (3...7 bar ; air pour instruments, sans huile, sans eau et sans poussière).
Seite 86: Installation Électrique
Utilisation de l'entrée de valeur de consigne 4...20 mA En cas de branchement en série de plusieurs régulateurs de position de type SPC Lite, si l'alimentation électrique d'un appareil de ce branchement en série tombe en panne, l'entrée de l'appareil défaillant devient à haute résistance. Le signal normalisé 4...20 mA...
Seite 87 Manuel d'utilisation Régulateur de position de type SPC Lite 4.3.1 Raccordement par le biais du connecteur circulaire M12, 8 pôles N° Désignation Connecteur circulaire M12, 8 pôles Signaux d'entrée du centre de contrôle Signaux de sortie du centre de contrôle 1) Connecteur circulaire M12, 8 pôles...
Seite 88: Fonctionnement
Boîtier de base Servomécanisme Vanne ► Dévisser le capot transparent du régulateur de position de type SPC Lite afin d'accéder aux LED de statut, ainsi qu'à la touche Teach-in. REMARQUE ! Casse des tubulures de raccordement pneumatiques en cas de rotation.
Seite 89: Led De Statut
Manuel d'utilisation Régulateur de position de type SPC Lite 5.2.1 Afficher le statut de l'appareil N° Désignation LED de statut de l'appareil (LED du dessus) LED de vanne pilote (V) LED de statut (rouge) LED de statut (verte) Les statuts suivants de l'appareil sont affichés avec des LED : LED de vanne pilote : pilotage de la vanne pilote...
Seite 90 Régulateur de position de type SPC Lite Manuel d'utilisation 5.2.2 Affichage du statut de l'appareil Les LED de statut de l'appareil (LED du dessus) indiquent le statut de l'appareil. Pour afficher le statut de l'appareil et la position de la vanne, l'utilisateur peut régler les modes de LED suivants : Mode vanne •...
Seite 91 Manuel d'utilisation Régulateur de position de type SPC Lite Mode vanne + Erreur + Avertissements Affichages en mode vanne + Erreur + Avertissements : Position de vanne : ouverte, intermédiaire, fermée • Statut de l'appareil : erreur • Statut de l'appareil : affichages du mode NAMUR •...
Seite 92 Régulateur de position de type SPC Lite Manuel d'utilisation 5.2.3 Mode NAMUR Les LED de statut de l'appareil (LED du dessus) indiquent le statut de l'appareil. Les éléments d'affichage modifient la couleur en se basant sur NAMUR NE 107. Si plusieurs statuts d'appareils existent simultanément, le statut de l'appareil ayant la priorité la plus élevée est affiché. La priorité...
Seite 93: Mise En Service
ATTENTION ! Détérioration ou panne en cas de raccordement erroné ! Le régulateur de position de type SPC Lite peut être endommagé par une liaison pneumatique incorrecte. Éviter toute pénétration de saleté et d'humidité lorsque les raccords sont ouverts. ► Avant la mise en service, assurer une liaison pneumatique correcte, conformément au schéma.
Seite 94 Procédure d'apprentissage terminée. • Vérifier la position correcte du joint (corps du boîtier). Après le réglage du corps du boîtier, revisser le régulateur de position de type SPC Lite. REMARQUE ! Casse des tubulures de raccordement pneumatiques en cas de rotation.
Seite 95: Coupler Manuellement L'appareil À Une Vanne Pilote
Manuel d'utilisation Régulateur de position de type SPC Lite Coupler manuellement l'appareil à une vanne pilote L'appareil peut être couplé manuellement avec la vanne pilote lorsque l'air de commande est raccordé. Conditions préalables requises : L'appareil est monté sur le servomécanisme.
Seite 96 Activer l'actionnement manuel avec un tournevis (fonction de palpage ou fonction d'enclenchement). Vérifier la position correcte du joint (corps du boîtier). Après le réglage du corps du boîtier, revisser le régulateur de position de type SPC Lite. REMARQUE ! Casse des tubulures de raccordement pneumatiques en cas de rotation.
Seite 97: Démontage
► Avant de desserrer les câbles et les vannes, couper la pression et purger l'air des / vider les conduites. N° Désignation Raccords pneumatiques Liaisons pneumatiques Servomécanisme de vanne ► Séparer les raccords pneumatiques avec le régulateur de position de type SPC Lite.
Seite 98: Séparer Les Liaisons Électriques
N° Désignation Vis de fixation Desserrer les vis de fixation. Séparer le régulateur de position de type SPC Lite du servomécanisme et le retirer. Élimination REMARQUE ! Dégâts environnementaux causés par les pièces de l'appareil contaminées par des fluides. ► Éliminer l'appareil et son emballage dans le respect des normes environnementales.
Seite 99 Manuel d'utilisation Régulateur de position de type SPC Lite...
Seite 100 GF Piping Systems Assistance locale dans le monde entier Rendez-vous sur notre site internet pour contacter votre expert local : www.gfps.com/our-locations Les informations et les données techniques (ci-après « Données ») contenues ici ne sont pas contractuelles, sauf mention explicite par écrit.
Seite 101 GF Piping Systems Posicionador tipo SPC Lite Manual de instrucciones...
Seite 102 GF Piping Systems Traducción de las instrucciones de uso originales Exoneración de responsabilidad Los datos técnicos no son vinculantes. No representan ninguna garantía de las características, condiciones o durabilidad del dispositivo. Sujeto a modificaciones. Son válidas nuestras Condiciones Generales de Venta.
Seite 103 Manual de instrucciones Posicionador tipo SPC Lite Índice Introducción Uso conforme a lo dispuesto Contenido Documentación complementaria Símbolos Abreviaturas Declaración de conformidad CE e UKCA Advertencias de seguridad Significado de las palabras de señalización Obsérvese el manual de instrucciones Puesta en funcionamiento, uso y desmontaje solo por parte del personal técnico...
Seite 104 Descripción de los elementos de manejo y visualización Elementos de manejo Puesta en funcionamiento Función de aprendizaje: determinación y guardado de posiciones finales Conmutación manual del equipo con válvula piloto Desmontaje Desconexión de conexiones neumáticas Desconexión de conexiones eléctricas Desmontaje del posicionador tipo SPC Lite Eliminación...
Seite 105: Introducción
Manual de instrucciones Posicionador tipo SPC Lite Introducción Uso conforme a lo dispuesto El posicionador tipo SPC Lite constituye un posicionador electroneumático para el montaje integrado en válvulas industriales de activación neumática y accionamientos de acción simple. Contenido El set incluye: Posicionador tipo SPC Lite •...
Seite 106: Abreviaturas
Toda modificación de los productos que afecte a los datos técnicos indicados y al uso conforme a su destino invalidará esta declaración. Puede consultarse más información en los «Fundamentos de planificación de GF». Grupo de producto Placa de identificación Otras directivas y normas de diseño...
Seite 107: Advertencias De Seguridad
Manual de instrucciones Posicionador tipo SPC Lite Advertencias de seguridad Significado de las palabras de señalización En este manual se utilizan indicaciones de advertencia para advertir al usuario de peligros mortales, lesiones, o daños materiales. Dichas advertencias siempre deben leerse y respetarse.
Seite 108: Advertencias De Seguridad Generales
► Al desatornillar y atornillar la carcasa (con campana transparente), no fijar el posicionador sobre el accionamiento, sino sobre la carcasa de conexión eléctrica del tipo SPC Lite. ► No administrar ningún medio ni líquido agresivo o inflamable en la conexión de aire de control.
Seite 109 En el caso de componentes aprobados por UL, solo se pueden utilizar circuitos con potencia limitada según «NEC Clase 2». NOTA ¡Tener en cuenta la resistencia de los materiales! Algunos de los materiales del posicionador tipo SPC Lite no resisten a los ácidos. ► Tener en cuenta la resistencia a los medios de los materiales.
Seite 110: Componentes Y Funcionamiento
Posicionador tipo SPC Lite Manual de instrucciones Componentes y funcionamiento Placa de identificación en el producto 3.1.1 Placa de identificación N.º Denominación Número de artículo Tipo Máx. presión de funcionamiento Máx. temperatura ambiente Número de serie, marca CE 3.1.2 Etiqueta adicional UL N.º...
Seite 111: Estructura
Conexión de aire de control El posicionador tipo SPC Lite constituye un cabezal de control diseñado para la automatización descentralizada de válvulas de pro- ceso neumáticas. La posición de la válvula se registra mediante un elemento sensor analógico sin contacto, que detecta y guarda automáticamente las posiciones finales de la válvula durante la puesta en funcionamiento mediante la función de aprendizaje.
Seite 112: Datos Técnicos
Posicionador tipo SPC Lite Manual de instrucciones Datos técnicos Especificación Datos generales Temperatura de servicio -10...+55 °C Temperatura de almacenamiento -20…+65 °C Clasificación de protección IP65 / IP67 según EN 60529 (evaluado por el fabricante) Altura de funcionamiento hasta 2000 m sobre el nivel del mar Humedad relativa de máx.
Seite 113: Ajustes De Fábrica
Manual de instrucciones Posicionador tipo SPC Lite Ajustes de fábrica Los LED de estado del aparato (LED superior) indican el estado del aparato. Ajuste Ajuste de fábrica LED del estado del aparato Modo de válvula con mensajes de error y advertencias Posición de la válvula abierta...
Seite 114: Ensamblaje
Posicionador tipo SPC Lite Manual de instrucciones Ensamblaje NOTA Solo para posicionadores y reguladores de procesos sin válvula de proceso premontada. PELIGRO Riesgo de lesiones por alta presión en la instalación/el aparato. ► Antes de trabajar en la instalación o el aparato, apagar la presión y vaciar/drenar los conductos.
Seite 115 Manual de instrucciones Posicionador tipo SPC Lite 4.1.2 Procedimiento Preparar la válvula con accionamiento (1) para ensamblar el posicionador tipo SPC Lite teniendo en cuenta el manual de instruc- ciones del accionamiento y la válvula (1). N.º Denominación Válvula con accionamiento Adaptador del husillo Husillo de conmutación...
Seite 116 Posicionador tipo SPC Lite 12. Desplazar el posicionador tipo SPC Lite (13) sobre el accionamiento (1). 13. Desplazar el posicionador tipo SPC Lite (13) sobre el accionamiento (1) sin girarlo para que no se perciba ningún espacio en la junta moldeada (10).
Seite 117 Posicionador tipo SPC Lite Accionamiento Válvula ► Establecer una conexión neumática entre el posicionador tipo SPC Lite y el accionamiento de acuerdo con la siguiente tabla. Función de control FC Válvula de proceso cerrada en posición de reposo (mediante resistencia de...
Seite 118: Instalación Neumática
A o con la función de control B. De esta manera, se suministra aire seco del canal de purga del posicionador tipo SPC Lite a la cámara de resorte del accionamiento.
Seite 119: Instalación Eléctrica
Uso de la entrada de valor de consigna de 4...20 mA Si, en el caso de conexión en serie de varios aparatos del posicionador tipo SPC Lite, falla el suministro eléctrico de un aparato en esta conexión en serie, la entrada del aparato con fallo presenta alta impedancia. Esto significa que falla la señal estándar de 4...20...
Seite 120 Posicionador tipo SPC Lite Manual de instrucciones 4.3.1 Conexión mediante conector redondo M12, 8 polos N.º Denominación Conector redondo M12, 8 polos Señales de entrada del puesto de control Señales de salida del puesto de control 1) Conector redondo M12, 8 polos Asignación Señales de entrada del puesto de control (p. ej., SPS)
Seite 121: Manejo
Carcasa básica Accionamiento Válvula ► Desatornillar la campana transparente del posicionador tipo SPC Lite para acceder al LED de estado y a la tecla de aprendizaje. NOTA Rotura de las piezas de conexión neumáticas debido a giros. ► Al desatornillar y atornillar la campana transparente, no fijar el accionamiento de la válvula, sino sobre la carcasa básica.
Seite 122: Led De Estado
Posicionador tipo SPC Lite Manual de instrucciones 5.2.1 Indicación del estado del aparato N.º Denominación LED del estado del aparato (LED superior) LED de válvula piloto (V) LED de estado (rojo) LED de estado (verde) Los siguientes estados del aparato se muestran con LED: LED de válvula piloto: activación de la válvula piloto...
Seite 123 Manual de instrucciones Posicionador tipo SPC Lite 5.2.2 Indicación del estado del aparato Los LED de estado del aparato (LED superior) indican el estado del aparato. El usuario puede ajustar los siguientes modos de LED para mostrar el estado del aparato y la posición de la válvula: Modo de válvula...
Seite 124 Posicionador tipo SPC Lite Manual de instrucciones Modo de válvula + error + advertencias Indicación en modo de válvula + error + advertencias: Posición de la válvula: abierta, intermedia, cerrada • Estado del aparato: error • Estado del aparato: indicación del estado NAMUR •...
Seite 125 Manual de instrucciones Posicionador tipo SPC Lite 5.2.3 Modo NAMUR Los LED de estado del aparato (LED superior) indican el estado del aparato. Los elementos de visualización cambian de color según NAMUR NE 107. Si existen varios estados de aparato al mismo tiempo, se muestra el estado de aparato con mayor prioridad. La prioridad se basa en la gravedad de la desviación del funcionamiento normal (LED rojo = fallo = máxima prioridad).
Seite 126: Puesta En Funcionamiento
ATENCIÓN ¡Daños o fallos de funcionamiento debido a una conexión incorrecta! Una conexión neumática incorrecta puede dañar el posicionador tipo SPC Lite. En el caso de conexiones abiertas, impedir la entrada de suciedad y humedad. ► Antes de la puesta en funcionamiento, garantizar una conexión neumática adecuada según el esquema.
Seite 127 El ciclo de aprendizaje finaliza. • Comprobar la posición correcta de la junta (carcasa) Tras el ajuste, volver a atornillar la carcasa del posicionador tipo SPC Lite. NOTA Rotura de las piezas de conexión neumáticas debido a giros. ► Al desatornillar y atornillar la carcasa, no fijar el accionamiento de la válvula, sino sobre la carcasa básica.
Seite 128: Conmutación Manual Del Equipo Con Válvula Piloto
Posicionador tipo SPC Lite Manual de instrucciones Conmutación manual del equipo con válvula piloto El aparato se puede conmutar manualmente con la válvula piloto si el aire de control está conectado. Condiciones previas satisfactorias: El aparato está montado sobre el accionamiento.
Seite 129 Conmutar el accionamiento manual con un destornillador (función de pulsador o función de enclavamiento). Comprobar la posición correcta de la junta (carcasa) Tras el ajuste, volver a atornillar la carcasa del posicionador tipo SPC Lite. NOTA Rotura de las piezas de conexión neumáticas debido a giros.
Seite 130: Desmontaje
Riesgo de lesiones por alta presión. ► Antes de aflojar los conductos y las válvulas, apagar la presión y vaciar los conductos. N.º Denominación Conexiones neumáticos Conexiones neumáticas Accionamiento de válvula ► Desconectar las conexiones neumáticas del posicionador tipo SPC Lite.
Seite 131: Desconexión De Conexiones Eléctricas
N.º Denominación Tornillos de fijación Aflojar los tornillos de fijación. Desconectar el posicionador tipo SPC Lite del accionamiento y retirarlo. Eliminación NOTA Daños medioambientales debido la contaminación de partes del aparato. ► Eliminar el aparato y el embalaje de forma respetuosa con el medioambiente.
Seite 132 GF Piping Systems Asistencia local en todo el mundo Visite nuestra web para ponerse en contacto con su especialista local: www.gfps.com/our-locations Esta información y características técnicas (en adelante, “datos”) no son vinculantes a no ser que se confirme expresamente por escrito.
