Türanschlag wechseln
Diese Aufgabe sollte idealerweise von zwei Perso-
nen durchgeführt werden.
Der Türanschlag kann problemlos gewechselt werden,
um Ihren Anforderungen zu entsprechen (beispielhaft
wird im Folgenden der Wechsel von Anschlag rechts
auf Anschlag links beschrieben).
Vergewissern Sie sich, dass das Gerät leer und vom
Stromnetz getrennt ist.

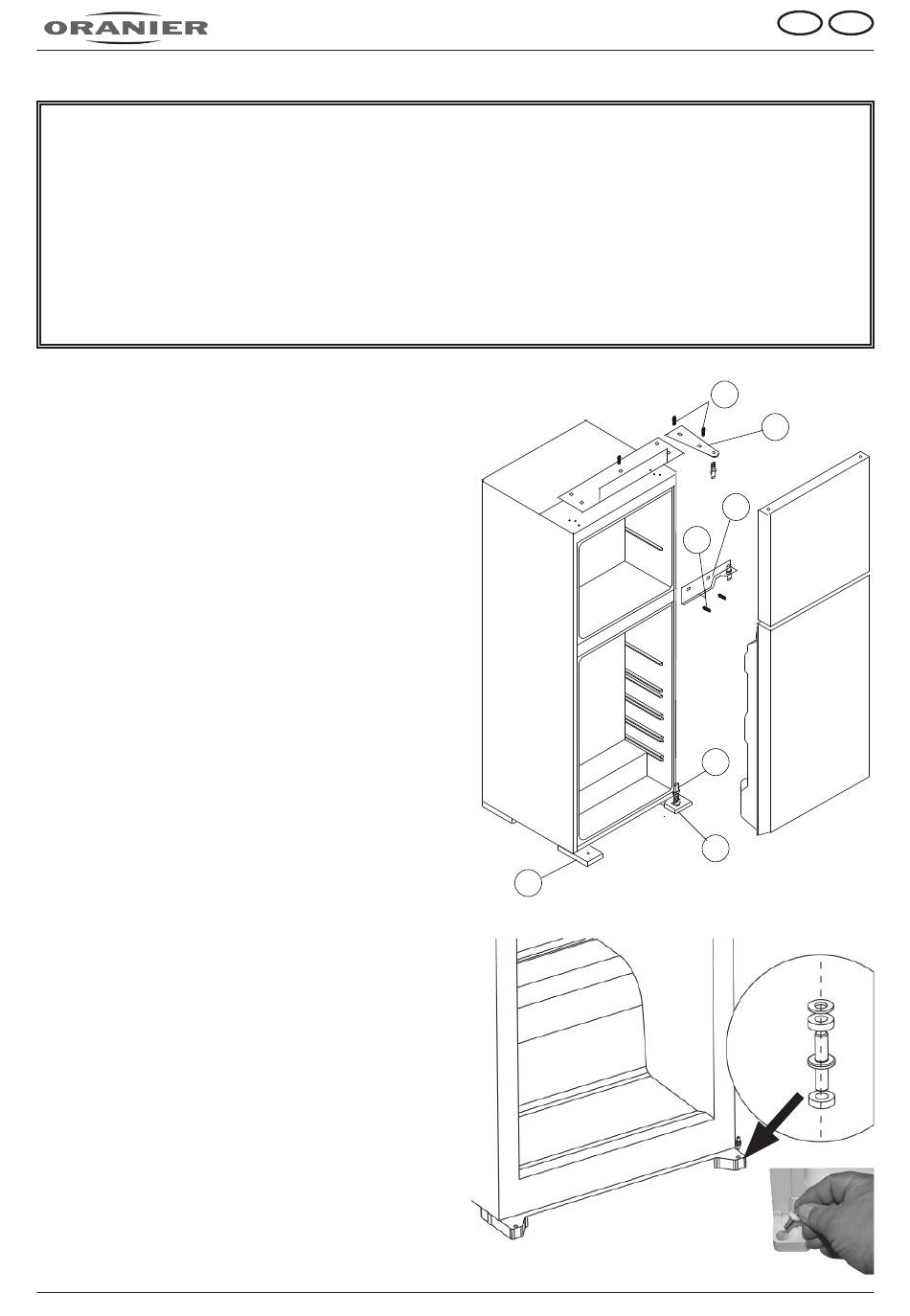

A) Entfernen Sie das obere Türscharnier (2) der oberen
Gerätetür durch Lösen der beiden Schrauben (1).
B) Anschliessend kann die obere Gerätetür abgenom-
men werden. Lagern Sie sie auf einer gepolsterten
Unterlage, um Kratzer und Beschädigungen zu ver-
meiden.
C) Entfernen Sie das mittlere Türscharnier (4) der Ge-
rätetüren durch Lösen der beiden Schrauben (3).
D) Anschliessend kann die untere Gerätetür abge-
nommen werden. Lagern Sie sie auf einer ge-
polsterten Unterlage, um Kratzer und Beschädi-
gungen zu vermeiden.
E) Ziehen Sie den unteren Scharnierstift (5) aus dem
unteren, rechten Türscharnier (6) und setzen Sie ihn
in das untere linke Türscharnier (7) ein.
F) Setzen Sie die untere Gerätetür auf den Scharnier-
stift des unteren linken Türscharniers (7).
G) Wenden Sie das mittlere Türscharnier (4), setzen Sie
es von oben in die untere Gerätetür ein und befesti-
gen Sie das mittlere Türscharnier (4) mit den beiden
Schrauben (3) am linken Montageplatz. Schrauben
noch nicht festziehen!
H) Richten Sie die geschlossene untere Gerätetür recht-
winklig aus und ziehen Sie dann die beiden Schrau-
ben (3) endfest an.
Fortsetzung folgende Seite.
Alle abzubauenden Teile werden anschließend wieder
zur Montage benötigt und müssen daher sorgfältig zwi-
schengelagert werden
Um die Gerätetür abzunehmen, ist es notwendig, das
Gerät nach hinten zu kippen. Sorgen Sie deshalb für
eine rutschfeste, stabile Unterlage für das Gerät wäh-
rend des Umbauvorganges. Das Gerät dabei nicht
flach auf die Rückseite legen, da sonst das Kühl-
system an der Rückseite beschädigt werden könn-
te!
