- Seite 1 Bedienungs- und Installationsanleitung Einbau-Kühl-/Gefrierkombination EKG 2806 74 4051543007397 2806 74 · 1052...
- Seite 2 Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! Vor der ersten Inbetriebnahme ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zu-verlässige Technik, Funktionalität und ansprechendes Energie sparen! Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein- Anschluss und Aufstellort mal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen Ihr Gerät im Überblick...
- Seite 3 Sicherheitshinweise • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Bitte lesen Sie diese Anleitung gründlich und sorgfäl- tig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. • ACHTUNG! Während des Betriebs erzeugt das Gerät Abwärme. Der Einbauplatz muss über ausreichend bemessene Lüftungsöffnungen verfügen, die nicht blockiert wer- den dürfen! • ACHTUNG! Dieses Gerät enthält als Kühlmittel natürliches und umweltverträgliches Isobutan (R600a). Isobutan ist entzündbar, daher muss grundsätzlich sichergestellt sein, dass die Kühlleitungen nicht beschädigt wer- den. Im Falle einer Beschädigung der Kühlleitungen bzw. des Kühlkreislaufes sind offene Flammen und Funkenbildung unbedingt zu vermeiden. Der betreffende Raum ist umgehend gründlich zu belüften! • WARNUNG! Das Gerät ist nicht zur Nutzung durch Personen (ein- schließlich Kindern) bestimmt, die nicht über die kör- perliche Eignung verfügen oder die eine reduzierte Wahrnehmung oder reduzierte geistige Fähigkeiten sowie Mangel an Erfahrung und Wissen aufweisen, sofern sie nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden! Ein Kühlschrank ist kein Spielzeug! Erlauben Sie Kindern nicht, sich in den Kühlschrank zu setzen oder an der Kühlschranktür zu schaukeln! • Der Kühlkreislauf darf nicht beschädigt werden. •...
- Seite 4 Sicherheitshinweise (Fortsetzung) • WARNUNG! Benutzen Sie zum Abtauen keinesfalls mechanische Hilfsmittel oder gar Heizgeräte jeglicher Art zur Beschleunigung des Abtauvorganges! Betreiben Sie niemals elektrische Geräte im Inneren des Kühlgerätes! • Legen Sie keine mit Flüssigkeit (speziell kohlensäu rehaltige Flüssigkeiten wie z.B. Limonaden, Sprudel, Bier oder Sekt) gefüllten Flaschen in ein Gefrierfach! Diese Flaschen könnten zerplatzen, weil sich die in enthaltene Flüssigkeit während des Gefriervorganges merklich ausdehnt! • Berühren Sie die Kühlflächen nicht mit feuchter Vor der ersten Inbetriebnahme Haut bzw. feuchten Händen, während das Kühlgerät Der Einbau und die Montage des Kühlgerätes sowie der in Betrieb ist. Hände wie Haut könnten durch elektrische Anschluss muss von einem qualifizierten Festfrieren „kleben“ bleiben! Techniker gemäß der Montageanleitung ausgeführt • Trennen Sie das Kühlgerät vor jeder Reinigung bzw. werden. Dabei sind auch lokal geltende Vorschriften Reparatur unbedingt vom Stromnetz! unbedingt zu beachten! • Dieses Kühlgerät ist ausschließlich für den Gebrauch...
- Seite 5 Anschluss und Aufstellort Das Kühlgerät sollte in einem trockenen, gut und zweckmä- ßig belüfteten Ort eingebaut werden. Das Gerät sollte fest und eben stehen. Unebenheiten glei- chen Sie bitte mit Hilfe der verstellbaren vorderen Geräte- füße (4) aus. Das Gerät entspricht den Anforderungen der Klimaklasse N (Normal).

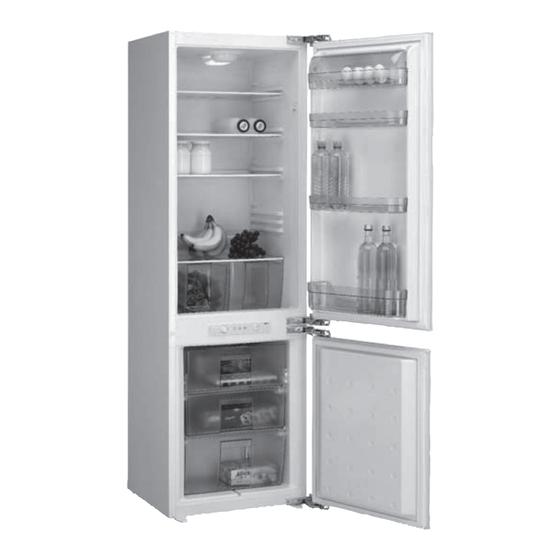

- Seite 6 Ihr Gerät im Überblick Legende: 1 - Bedienfeld 2 - Kühlschrankablage 3 - Gemüsefachadeckung (aus Sicherheitsglas) 4 - Gemüsefach 5 - Türabstellregal für Flaschen 6 - Türabstellregal mittlere Ebene 7 - Türabstellregal obere Ebene mit Butterfach 8 - Klappbare Abdeckung Butterfach 9 - Eierbehälter 10 - Kühlrauminnenbeleuchtung 11 - Obere Gefrierschublade...
- Seite 7 Bedienung Regler Thermostat Kontrollleuchte Kontrollleuchte Kontrollleuchte Taste „Super Freeze“ „ALARM“ „Gerät ein“ „Super Freeze“ (Rot) (Grün) (Orange) Abb. Bedienblende Leistungsstufen 1-2: Kühlgerät einschalten Kühlschrank: Höhere Temperatur, geringe Kälteerzeugung • Vergewissern Sie sich, dass die grüne Kontrollleuchte Gefrierschrank: Für die kurzfristige Lagerung von „Gerät ein“ leuchtet, sobald das Kühlgerät an das Strom- Gefriergut.
- Seite 8 Bedienung • Wichtig: Betrieb bei niedriger Umgebungstemperatur Wenn das Kühlgerät ausgeschaltet bzw. vom Strom- netz getrennt wurde, darf das Gerät erst nach Ablauf von 5 Minuten wieder eingeschaltet, bzw. an das Stromnetz angeschlossen werden. Andernfalls könnte der Kompressor des Kühlmittel- kreislaufes beschädigt werden. Schalter „Betrieb bei niedriger Umgebungstemperatur“ Innenraumbeleuchtung Funktion „Super Freeze“ (Schnelles Einfrieren) Bei normaler Umgebungstemperatur (über +16ºC) sollte der Schalter „Betrieb bei niedriger Umgebungstemperatur“ Diese Funktion erleichtert das möglichst schnelle Einfrieren (siehe obige Abbildung) in der Position „0“ befinden (Lieferzu- von frischen Lebensmitteln.
- Seite 9 Lagerung von Lebensmitteln (Kühlschrank) Der Kühlschrank wird benutzt um frische Lebensmittel für einige Tage zu lagern. Der richtige Gebrauch des Kühlgerä- tes, entsprechende Verpackung der Lebensmittel und Beachtung der hygienischen Vorschriften haben einen ent- scheidenden Einfluss auf die Qualität der aufbewahrten Lebensmittel. • Platzieren Sie Ihre Lebensmittel so, dass sie die Rück- • Organische Lösungen, ätherische Öle in Zitronen- und wand des Kühlraumes nicht berühren. Lassen Sie zwi- Orangenschalen, Buttersäure u.ä.
- Seite 10 Lagerung von Lebensmitteln (Gefrierschrank) Der Gefrierschrank dient zum Einfrieren frischer Lebensmittel und zur Lagerung von gefrorenen Lebensmitteln für den auf der Verpackung angegebenen Zeitraum sowie zur Herstellung von Eiswürfeln. Frieren Sie nur solche Lebensmittel ein, die dafür geeignet sind und niedrige Temperaturen gut vertragen. Die verwendeten Lebensmittel sollten stets frisch von guter Qualität sein. • Stellen Sie niemals warme oder gar heiße Speisen in • Frische Lebensmittel einfrieren: das Gefrierfach! Verschließen und verpacken Sie die Lebensmittel fest und sorgfältig, so dass die Verpackung luftdicht ist und • Achten Sie bei Kauf und Lagerung von Tiefkühlkost auf keine Flüssigkeit austreten kann. Spezielle Gefrierbeutel, eine unversehrte Verpackung.
- Seite 11 Lagerung von Lebensmitteln (Gefrierschrank) Lebensmittel Lagerzeit in Monaten Rindfleisch Kalbfleisch Schweinefleisch Geflügel Wild Hackfleisch gem. Fisch mager Fisch fett Würste geräuchert Gegarte Speisen Milch Brot; Gebäck Obst Gemüse Legende: = Empfohlene Lagerzeit Unser Profi-Tipp: Salz verkürzt die Gefrierlagerzeiten aller Speisen. Frieren Sie deshalb frische Lebensmittel und gegarte Speisen nur wenig oder gar nicht gesalzen ein.
- Seite 12 Reinigung und Pflege Reinigen Sie das Kühlgerät am besten dann, wenn nur wenig oder kein Kühlgut eingelagert ist. Trennen Sie das Gerät vom Stromnetz! (Netzstecker herausziehen bzw. betreffende Sicherung ausschalten). Schütten Sie kein Wasser über oder in das Kühlgerät! Außen: Reinigen Sie die lackierten Oberflächen mit einem alkohol- haltigen Reinigungsmittel, z.B. Glasreiniger oder Seifenwas- ser. Agressive oder scheuernde Reinigungsmittel sind nicht geeignet und sollten keinesfalls verwendet werden! Innen: Entfernen Sie die abnehmbaren Teile im Geräteinneren (Kühlraum) und reinigen Sie sie mit Wasser und einem flüs-...
- Seite 13 Abtauen des Kühlschrankes Das Kühlgerät taut während des laufenden Betriebes selbständig ab. Das entstehende Tauwasser läuft durch eine spezielle Ablauföffnung an der Rückseite im Inneren des Kühlraumes ab und sammelt sich unterhalb des Kühlgerätes in einer Auffangschale, wo es dann verdunstet. Sorgen Sie durch regelmäßige Kontrolle dafür, dass diese Ablauföffnung nicht verstopft ist, sonst sammelt sich das Tauwasser im Kühlraum.
- Seite 14 Bevor Sie den Kundendienst rufen..prüfen Sie anhand der nachfolgenden Liste, ob Sie die vermeintliche Fehlfunktion nicht ganz einfach selbst beheben können: Problem: Das Gerät kühlt überhaupt nicht Um mehr Platz zu schaffen und das Erscheinungsbild zu · Prüfen Sie, ob der Netzstecker in der Steckdose steckt. verbessern, befindet sich das Kühlelement in der Rückwand · Mit einer Tischlampe prüfen, ob die Steckdose Strom des Kühlraumes.
- Seite 15 Einbauanleitung Lesen Sie vor der Montage diese Anleitung vollständig 9. Als nächstes schrauben Sie die beiden Führungen 3 mit und mit Ruhe durch. je einer Schraube 6 auf die Vorderkante der Gerätetür wie in Abbildung H dargestellt. Da das Gerät recht groß und schwer ist, raten wir Ihnen, den Einbau nicht alleine vorzunehmen. 10. Schieben Sie die Schleppschiene 4 in die Führung ein. Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen 11. Markieren Sie an der Vorderkante der Einbautür in Höhe Einbauschrank. Dieser darf nicht beschädigt sein.
- Seite 19 Maßzeichnung...
- Seite 20 Wechsel des Türanschlages 1. Öffnen Sie die Gerätetür gemäß nachfolgender Abbil- 5. Verschließen Sie die Bolzenlöcher mit den beiliegenden dung K. Stopfen. Demontieren Sie das Scharnier der oberen Tür 15 6. Setzen Sie die untere Tür auf den unteren Scharnierbol- und legen Sie die Tür vorerst zur Seite.
- Seite 21 Technische Daten EKG 2806 74 Integrierbare Kühl-/Gefrierkombination Nischenhöhe 178 cm Schlepptür, Türanschlag rechts, wechselbar. Energie-Effizienz-Klasse A+ Kühlschrank Kühlraum 189 l, Abtauvollautomatik 4 Glasabstellflächen (3 höhenverstellbar) 2 Behälter für Obst und Gemüse Innenbeleuchtung Innentür 1 großes Butter-/Käsefach 2 große Mehrzweckbehälter 1 Eierbehälter 1 großes Flaschen-/Dosenfach...
- Seite 22 Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- Alle Kühl- und Gefriergeräte enthalten auch Kältemittel schen Richtlinie 2002/96/EG über Elektro- und Elektronik- sowie spezielle Isolationsstoffe, die eine geeignete Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Entsorgung erfordern. Bedienungsanleitung das Symbol einer durchgestrichenen Wegen möglicherweiser Umweltbelastung sollte eine Abfalltonne abgebildet: Beschädigung des Kühlmittelkreislaufes nach Umständen vermieden werden.
- Seite 23 (z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch...
- Seite 24 2806 74 · 1052 V1.1 52075665...
