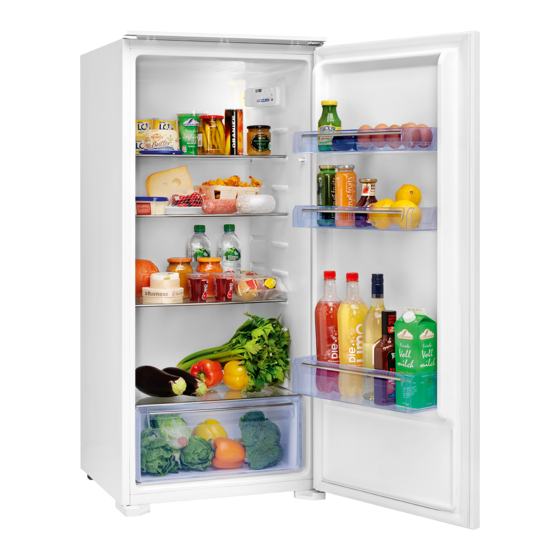

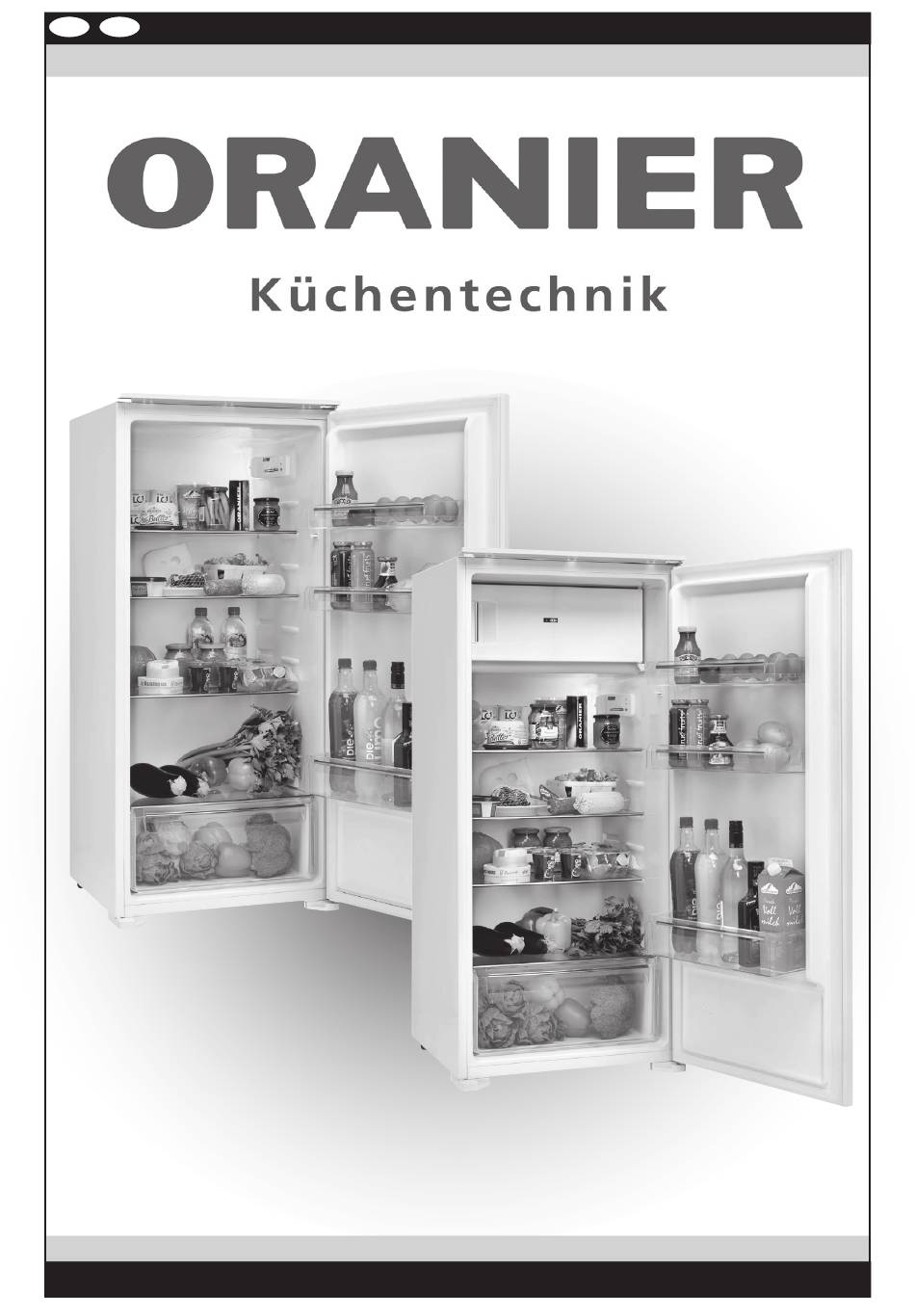

- Seite 1 Bedienungs- und Installationsanleitung EKS123 Vollraumkühler EKS123 EKS223 Vollraumkühler mit Gefrierfach EKS223...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! Sicherheitshinweise ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Vor der ersten Inbetriebnahme Design. Energie sparen! Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle...
- Seite 3 Sicherheitshinweise Bitte lesen Sie die vorliegende Bedienungsanleitung sorgfältig und beach- ten Sie die bei Einbaugeräten beiliegende Installations- und Montagean- weisung. Es wird keine Haftung für Schäden infolge von falscher Handha- bung übernommen. Beachten Sie unbedingt auch ggf. für Ihr Land gültige nationale Vorschrif- ten.
- Seite 4 Sicherheitshinweise Bei Geräten mit dem Kühlmittel R600a (siehe Typenschild des Kühlgeräts) ist beim Transport und beim Aufstellen darauf zu achten, dass die Kühlelemente nicht beschädigt werden. R600a ist ein umweltfreundliches, natürliches, aber explosives Gas. Wenn die Kühlelemente aufgrund von Beschädigungen undicht werden, das Gerät von offenem Feuer und Wärmequellen fernhalten und den Aufstellraum mehrere Minuten gut lüften.
- Seite 5 Sicherheitshinweise • Das Gerät kann von Kindern ab 8 Jahren und von Menschen mit körperlichen, sensorischen oder mentalen Einschränkungen oder ohne Erfahrung und besondere Kenntnisse verwendet werden, sofern sie unter Aufsicht sind oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbun- denen Gefahren kennen. Das Gerät darf nicht als Kinderspielgerät verwendet werden. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.
- Seite 6 Sicherheitshinweise Bitte beachten Sie zur Vermeidung einer Lebensmittelkontamination die folgenden Hinweise: • Durch längeres Öffnen der Gerätetür kann die Temperatur in den Fächern des Gerätes deutlich ansteigen. • Reinigen Sie Flächen, die mit Lebensmitteln in Kontakt kommen, sowie er- reichbare Ablaufsysteme regelmäßig. • Bewahren Sie rohes Fleisch und Fisch ausschließlich in geeigneten Behältern im Kühlschrank auf, damit sie nicht mit anderen Lebensmitteln in Berührung kommen. • Zwei-Sterne-Gefrierfächer eignen sich zur Aufbewahrung von Tiefkühlkost, Aufbewahrung und Herstellung von Eiscreme und zur Herstellung von Eis- würfeln.
- Seite 7 Sicherheitshinweise ACHTUNG! Gefahr durch Kältemittel! Dieses Gerät enthält als Kühlmittel natürliches und umweltverträgliches Isobutan (R600a). Isobutan ist entzündbar, daher muss grundsätzlich sichergestellt sein, dass die Kühlleitungen nicht beschädigt werden. Im Falle einer Beschädigung der Kühlleitungen bzw. des Kühlkreislaufes sind offene Flammen und Funkenbildung unbedingt zu vermeiden. Der betreffende Raum ist umgehend gründlich zu belüften! Wenn Sie Kältemittel in Ihre Augen bekommen haben, spülen Sie sie sofort mit klarem Wasser und rufen Sie umgehend einen Arzt!
- Seite 8 Sicherheitshinweise HINWEIS Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Kühlschrank kann zu Beschädigungen führen. Verwenden Sie zum Entfernen von Verpackung und Schutzfolien keine spitzen Gegenstände. Der Einbau des Kühlschranks muss durch einen Fachmann durchgeführt werden, andernfalls erlöscht der Garantieanspruch. Transportieren Sie den Kühlschrank möglichst nicht liegend, sondern möglichst nur in einer Schräglage von maximal 45 °.
- Seite 9 Sicherheitshinweise HINWEIS Um eine Verunreinigung der Lebensmittel zu vermeiden, sind die folgenden Anweisungen zu beachten: • Wenn die Kühlschranktür für längere Zeit geöffnet bleibt, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen. • Ablaufsystem sowie Flächen, die mit Lebensmitteln in Berührung kommen können, regelmäßig gründlich reinigen. • Wasserbehälter reinigen, wenn er 48 h nicht benutzt wurde; das Wassersystem spülen, wenn 5 Tage kein Wasser entnommen wurde.
- Seite 10 Sicherheitshinweise ACHTUNG! WARNUNG! Feuergefahr! In Kältemittelleitungen und im Kompressor befinden sich brenn- bare Materialien! Achten Sie bei der Nutzung, Wartung und Entsorgung des Ge- räts auf das Symbol das sich an der Rückseite des Geräts befindet (Rückwand oder Kompressor). Das Symbol steht für Feuergefahr.
- Seite 11 Vor der ersten Inbetriebnahme Bei Anlieferung Der Einbau und die Montage des Kühlgerätes sowie der elektrische Anschluss muss von einem qualifi- Kontrollieren Sie die Verpackung bei Anlieferung auf Be- zierten Techniker gemäß der Montageanleitung aus- schädigungen. Weisen Sie den Transporteur auf Beschä- geführt werden.
- Seite 12 Unebenheiten gleichen Sie bitte mit Hilfe der verstellbaren vorderen Gerätefüße (4) aus. Die Geräte entsprechen den Klimaklassen SN-T (EKS123) und N-ST (EKS223). Die Aufstellung in einem Raum, der für längere Zeit eine Temperatur über +43º C (EKS123) bzw.+38º C (EKS223) erreichen kann, ist zu vermeiden.
- Seite 13 Ihr Gerät im Überblick EKS123 Bedienfeld, Kühlraum- innenbeleuchtung Tür- regal- Einlegeböden einsätze (aus Sicher- heitsglas) Gemüsefach- abdeckung (aus Sicher- heitsglas) Gemüsefach Sonderausstattung: 1 Flaschenregal...
- Seite 14 Ihr Gerät im Überblick EKS223 Gefrierfach Bedienfeld, Kühlraum- innenbeleuchtung Tür- regal- Einlegeböden einsätze (aus Sicher- heitsglas) Gemüsefach- abdeckung (aus Sicher- heitsglas) Gemüsefach Sonderausstattung: 1 Flaschenregal...
- Seite 15 Einbauzeichnungen Lesen Sie vor der Montage diese Anleitung vollstän- min. dig und in Ruhe durch. 200 cm Da die Geräte recht groß und schwer sind, raten wir Ihnen dringend, den Einbau nicht alleine vorzuneh- men. 540mm 15mm 540mm Montieren Sie Ihr Gerät nur in einen dafür geeigneten Einbauschrank.
- Seite 16 Bedienung Anzeige Taste "Adjust" "Smart" Durch (wiederholtes) Drücken wird die Kühlraumtemperatur voreingestellt. Anzeige Die eingestellte Kühl- "Super" raumtemperatur wird von der Kühlraum- temperaturanzeige durch leuchtende Taste LED angezeigt. "Mode" Kühlraumtemperaturanzeige LED-Leuchtbalken informiert über die eingestellte Kühlraumtemperatur (in diesem Beispiel: +6°C) Gerät einschalten: Normalbetrieb (keine Anzeige leuchtet): Taste "Adjust"...
- Seite 17 Lagerung von Lebensmitteln (Kühlschrank) Der Kühlschrank wird benutzt um frische Lebensmittel für einige Tage zu lagern. Der richtige Gebrauch des Kühlgerätes, entsprechende Verpackung der Lebensmittel und Beachtung der hygienischen Vorschriften haben einen entscheidenden Einfluss auf die Qualität der aufbewahrten Lebensmittel. • Platzieren Sie Ihre Lebensmittel so, dass sie die Rück- Die Einteilung des Kühlraums kann durch das freie wand des Kühlraumes nicht berühren.
- Seite 18 Lagerung von Lebensmitteln (Kühlschrank) Lebensmittel Lagerzeit in Tagen Butter Fleisch roh,gehackt Fleisch roh, im Stück Fleisch geräuchert Eier Fertiggerichte Obst Süßspeisen Käse Gegartes Gemüse Fisch roh Marinaden Legende: = Empfohlene Lagerzeit = Mögliche Lagerzeit = Lagerzeit überschritten...
- Seite 19 Lagerung von tiefgekühlten Lebensmitteln (Gefrierfach) Gefrierfach (EKS223) Ein Gefrierfach dient zum Einfrieren frischer Lebensmittel und zur Lagerung von gefrorenen Lebensmitteln für den auf der Verpackung angegebenen Zeitraum sowie zur Herstellung von Eiswürfeln. Frieren Sie nur solche Lebensmittel ein, die dafür geeignet sind und niedrige Temperaturen gut vertragen. Die verwendeten Lebensmittel sollten stets frisch und von guter Qualität sein • Stellen Sie niemals warme oder gar heiße Speisen in • Frische Lebensmittel einfrieren:...
- Seite 20 Tiefkühllagerung von Lebensmitteln Gefrierfach (EKS223) Lebensmittel Lagerzeit in Monaten Rindfleisch Kalbfleisch Schweinefleisch Geflügel Wild Hackfleisch gem. Fisch mager Fisch fett Würste geräuchert Gegarte Speisen Milch Brot; Gebäck Obst Gemüse Legende: = Empfohlene Lagerzeit Hinweis: Salz verkürzt die Gefrierlagerzeiten aller Speisen. Frieren Sie deshalb frische Lebensmittel und gegarte Speisen nur wenig oder gar nicht gesalzen ein.
- Seite 21 Innenraumbeleuchtung Die elektronische Steuerung ist mit einer wartungsfreien LED-Innenbeleuchtung ausgestattet, die den Kühlraum nach oben, unten und zur Seite hell ausleuchtet. Die Lebensdauer der LED-Innenbeleuchtung wird bei sach- und bestimmungsgemäßer Benutzung die Lebensdauer des Kühlgerätes um ein Vielfaches überschreiten. Ein Austausch bzw. Reparatur der LED-Innenbeleuchtung ist damit sehr unwahrscheinlich.
- Seite 22 Abtauen des Kühlschrankes Das Kühlgerät taut während des laufenden Betriebes selbständig ab. Das entstehende Tauwasser läuft durch eine spezielle Ablauföffnung an der Rückseite im Inneren des Kühlraumes ab und sammelt sich unterhalb des Ablauföffnung Kühlgerätes in einer Auffangschale, wo es dann verdun- stet.
- Seite 23 Türanschlag wechseln Diese Aufgabe sollte idealerweise von zwei Perso- Alle abzubauenden Teile werden anschließend wieder nen durchgeführt werden. zur Montage benötigt und müssen daher sorgfältig zwi- schengelagert werden Der Türanschlag kann problemlos gewechselt werden, um Ihren Anforderungen zu entsprechen (beispielhaft Um die Gerätetür abzunehmen, ist es notwendig, das wird im Folgenden der Wechsel von Anschlag rechts Gerät nach hinten zu kippen.
- Seite 24 Türanschlag wechseln EKS123, EKS223 Anschlagwechsel Gerätetür Entfernen Sie das obere Türscharnier durch Lösen der drei Schrauben. Anschließend kann die Gerätetür abge- nommen werden. Lagern Sie sie auf einer gepolsterten Unterlage, um Kratzer und Beschädigungen zu vermei- den. Ziehen Sie den unteren Scharnierstift aus dem un- teren, rechten Türschar-...
- Seite 25 Türanschlag wechseln EKS123, EKS223 Entfernen Sie die beiden Kunststoffabdeckungen an den linken Scharnieröffnungen der Gerätetür oben und unten und platzieren Sie sie in den rechten Scharnieröffnungen. Kunststoffabdeckung Setzen Sie die Gerätetür in das untere Türscharnier ein. Führen Sie anschließend den Scharnierstift des ummon- Scharnieröffnung...
- Seite 26 Einbauanleitung Mitgelieferte Befestigungs- und Einbauteile Führung Abdeckung Führung Schleppschiene Abdeckung (2 Stk.) (2 Stk.) (2 Stk.) Schleppschiene (2 Stk.) Schrauben Dichtungsband (1 Stk.) (15 kurze, 2 lange) Vergewissern Sie sich, dass der vorgesehene Einbau- ort alle Voraussetzungen für den Geräteeinbau erfüllt. Führen Sie das Netzkabel sorgfältig an der Rückseite des Einbauschrankes zur vorgesehenen Schuko-Steckdose.
- Seite 27 Einbauanleitung Legen Sie die Schleppschienen an die Markierung an der Einbautür an und befestigen Sie die Schleppschienen mit je 3 Schrauben exakt rechtwinklig an der Türblende. Klippsen Sie eine Abdeckung der Schleppschiene auf Schlepp- jede Schleppschiene, um die Befestigungsschrauben zu schiene verdecken.
- Seite 28 Einbauanleitung Befestigen Sie das Gerät mit 3 Schrauben am Deckel der Einbaunische. Verschließen Sie den Spalt zwischen Gerät und Einbau- nische an der der Scharnierseite gegenüberliegenden Seite des Gerätes mit dem, auf die erforderliche Länge zugeschnittenen, Dichtband.
- Seite 29 Reinigung und Pflege WARNUNG! Bevor Sie mit Reinigungs- und Wartungsarbeiten beginnen, vergewissern Sie sich, dass das Gerät leer und vom Stromnetz getrennt ist! Reinigen Sie das Kühlgerät am besten dann, wenn nur wenig oder kein Kühlgut eingelagert ist. ACHTUNG: Schütten Sie kein Wasser in oder über das Gerät! Außen: ACHTUNG: Verwenden Sie zur Reinigung keine...
- Seite 30 Bevor Sie den Kundendienst rufen..prüfen Sie bitte anhand der nachfolgenden Liste, Äußere Seitenwände sind warm ob Sie die vermeintliche Fehlfunktion nicht ganz ein- - Das ist normal. In den Seitenbereichen des Gerätes fach selbst beheben können: sitzen Wärmetauschelemente. Das Gerät kühlt überhaupt nicht Wasserpfütze am Boden des Kühlraumes, im ·...
- Seite 31 Bevor Sie den Kundendienst rufen... Achten Sie insbesondere darauf, dass das Gerät fest Sollten diese Ratschläge keinen Erfolg zeigen, so wen- den Sie sich bitte an unseren Kundendienst. auf dem Boden steht und nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat nicht Bitte beachten Sie: in Vibration versetzt werden können.
- Seite 32 Technische Daten EKS123 EKS223 Schutzklasse: Schutzklasse: Elektrischer Anschluss 220-240 V / 50 Hz Elektrischer Anschluss 220-240 V / 50 Hz Stromaufnahme: 0,60 A Stromaufnahme: 0,75 A Beleuchtung: 1,5 W LED-Lampe Beleuchtung: 1,5 W LED-Lampe (wartungsfrei) (wartungsfrei) Anschlusswert: 80 W Anschlusswert:...
- Seite 33 Datenblatt gemäß EU-Verordnung 1060/2010 Produktdatenblatt Delegierte Verordnung (EU) 2019/2016 Oranier Küchentechnik GmbH Name oder Handelsmarke des Lieferanten: Oranier Straße 1, D-35708 Haiger Anschrift des Lieferanten EKS123 Modellkennung: Art des Kühlgeräts: Geräuscharmes Gerät: Bauart: nein Einbaugerät Weinlagerschrank: nein Anderes Kühlgerät: Allgemeine Produktparameter:...
- Seite 34 Datenblatt gemäß EU-Verordnung 1060/2010 Produktdatenblatt Delegierte Verordnung (EU) 2019/2016 Oranier Küchentechnik GmbH Name oder Handelsmarke des Lieferanten: Oranier Straße 1, D-35708 Haiger Anschrift des Lieferanten EKS223 Modellkennung: Art des Kühlgeräts: Geräuscharmes Gerät: Bauart: nein Einbaugerät Weinlagerschrank: Anderes Kühlgerät: nein Allgemeine Produktparameter:...
- Seite 35 Entsorgung von Altgeräten • Wenn die Gerätetür des alten bzw. defekten Kühl- gerätes mit einem Schloss versehen ist, muss dieses vor dem Entsorgen des Geräts unbedingt zerstört oder entfernt werden, da ansonsten die Gefahr be- steht, dass sich Kinder versehentlich einschließen! Verpackung und Umwelt Verpackungsmaterialien schützen Ihr Gerät vor Schäden, • Dämmmaterial und Kühlmittel alter Kühlgeräte enthal- die während des Transports auftreten können.
- Seite 39 Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel.
- Seite 40 E-Mail info-kuechentechnik@oranier.com www.oranier.com Vertrieb: Telefon +49 (0) 2771 2630-150 Telefax +49 (0) 2771 2630-348 E-Mail vertrieb-kt@oranier.com Kundendienst: Telefon +49 (0) 2771 2630-355 Telefax +49 (0) 2771 2630-351 E-Mail service-kt@oranier.com Technik für Deine Familie EKS123 · EKS223 · V02 · 2063...
