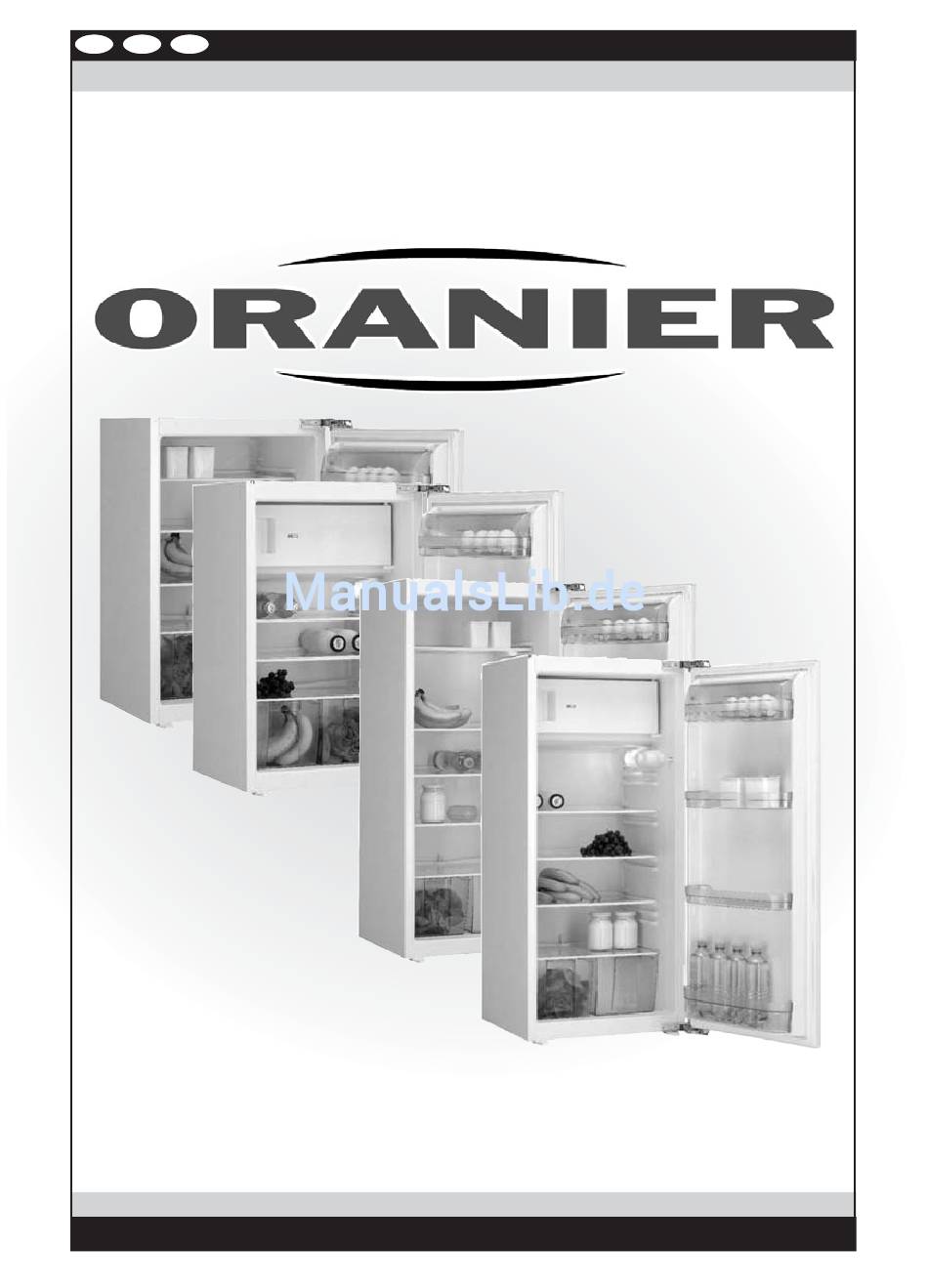

- Seite 1 Bedienungs- und Installationsanleitung 2801 74 2802 74 2804 74 Einbaukühlschrank EKS 2801 74 EKS 2802 74 2805 74 EKS 2804 74 EKS 2805 74 4029808402782 / 4029808402799 / 4029808402805 / 4029808402812 2801 74 · 2802 74 · 2804 74 · 2805 74 · 0039...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für eine ORANIER-Haushaltgerät Sicherheitshinweise entschieden haben! Vor der ersten Inbetriebnahme ORANIER-Haushaltgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Energie sparen! Design. Anschluss und Aufstellort Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein- mal etwas zu beanstanden haben, so wenden Sie sich bitte Ihr Gerät im Überblick... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Bitte lesen Sie diese Anleitung gründlich und sorgfäl- tig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. • ACHTUNG! Während des Betriebs erzeugt das Gerät Abwärme. Der Einbauplatz muss über ausreichend bemessene Lüftungsöffnungen verfügen, die nicht blockiert wer- den dürfen! -
Seite 4: Vor Der Ersten Inbetriebnahme
Sicherheitshinweise (Fortsetzung) • WARNUNG! Benutzen Sie zum Abtauen keinesfalls mechanische Hilfsmittel oder gar Heizgeräte jeglicher Art zur Beschleunigung des Abtauvorganges! Betreiben Sie niemals elektrische Geräte im Inneren des Kühlgerätes! • Legen Sie keine mit Flüssigkeit (speziell kohlensäure- haltige Flüssigkeiten wie z.B. Limonaden, Sprudel, Bier oder Sekt) gefüllten Flaschen in ein Gefrierfach! Diese Flaschen könnten zerplatzen, weil sich die in enthaltene Flüssigkeit während des Gefriervorganges... -
Seite 5: Energie Sparen
Anschluss und Aufstellort Das Kühlgerät sollte in einem trockenen, gut und zweckmä- ßig belüfteten Ort eingebaut werden. Das Gerät sollte fest und eben stehen. Unebenheiten glei- chen Sie bitte mit Hilfe der verstellbaren vorderen Geräte- füße (4) aus. Das Gerät entspricht den Anforderungen der Klimaklasse N (Normal). -
Seite 6: Ihr Gerät Im Überblick
Ihr Gerät im Überblick 2801 74 2802 74... - Seite 7 Ihr Gerät im Überblick Legende: 2804 74 1 - Ablage Kühlraum 2 - Gemüsefachadeckung (aus Sicherheitsglas) 3 - Gemüsefach 4 - Vordere Gerätefüße (höhenverstellbar) 5 - Thermostat 6 - Gefrierfach (nur EKS 2802 und EKS 2805) 7 - Eierbehälter 8 - Türabstellregal für Flaschen 9 - Türabstellregal mittlere Ebene 10 - Türabstellregal obere Ebene 11 - Abdeckung obere Ebene...
-
Seite 8: Bedienung
Bedienung • Wichtig: Einstellen des Thermostates (Temperaturreglers) Wenn das Kühlgerät ausgeschaltet bzw. vom Strom- netz getrennt wurde, darf das Gerät erst nach Ablauf Abdeckung von 5 Minuten wieder eingeschaltet, bzw. an das Innenraumbeleuchtung Stromnetz angeschlossen werden. Andernfalls könnte der Kompressor des Kühlmittel- kreislaufes beschädigt werden. -
Seite 9: Lagerung Von Lebensmitteln
Lagerung von Lebensmitteln (Kühlraum) (Alle Modelle) Der Kühlraum wird benutzt um frische Lebensmittel für einige Tage zu lagern. Der richtige Gebrauch des Kühlgerätes, entsprechende Verpackung der Lebensmittel und Beachtung der hygienischen Vorschriften haben einen entschei- denden Einfluss auf die Qualität der aufbewahrten Lebensmittel. •... -
Seite 10: Gefrierfach
Lagerung von Lebensmitteln (Gefrierfach) (nur Modelle EKS 2802 und EKS 2805) Das Gefrierfach dient zum Einfrieren frischer Lebensmittel und zur Lagerung von gefrorerenen Lebensmitteln für den auf der Verpackung angegebenen Zeitraum sowie zur Herstellung von Eiswürfeln. Frieren Sie nur solche Lebensmittel ein, die dafür geeignet sind und niedrige Temperaturen gut vertragen. Die verwendeten Lebensmittel sollten stets frisch von guter Qualität sein. - Seite 11 Lagerung von Lebensmitteln (Gefrierfach) Lebensmittel Lagerzeit in Monaten Rindfleisch Kalbfleisch Schweinefleisch Geflügel Wild Hackfleisch gem. Fisch mager Fisch fett Würste geräuchert Gegarte Speisen Milch Brot; Gebäck Obst Gemüse Legende: = Empfohlene Lagerzeit Unser Profi-Tipp: Salz verkürzt die Gefrierlagerzeiten aller Speisen. Frieren Sie deshalb frische Lebensmittel und gegarte Speisen nur wenig oder gar nicht gesalzen ein.
-
Seite 12: Reinigung Und Pflege
Reinigung und Pflege Reinigen Sie das Kühlgerät am besten dann, wenn nur wenig oder kein Kühlgut eingelagert ist. Trennen Sie das Gerät vom Stromnetz! (Netzstecker herausziehen bzw. betreffende Sicherung ausschalten). Schütten Sie kein Wasser über oder in das Kühlgerät! Außen: Reinigen Sie die lackierten Oberflächen mit einem alkohol- haltigen Reinigungsmittel, z.B. -
Seite 13: Gefrierfach
Abtauen des Kühlraumes (Alle Modelle) Das Kühlgerät taut während des laufenden Betriebes selbständig ab. Das entstehende Tauwasser läuft durch eine spezielle Ablauföffnung an der Rückseite im Inneren des Kühlraumes ab und sammelt sich unterhalb des Kühlgerätes in einer Auffangschale, wo es dann verdunstet. Sorgen Sie durch regelmäßige Kontrolle dafür, dass diese Ablauföffnung nicht verstopft ist, sonst sammelt sich das Tauwasser im Kühlraum. -
Seite 14: Bevor Sie Den Kundendienst Rufen
Bevor Sie den Kundendienst rufen..prüfen Sie anhand der nachfolgenden Liste, ob Sie die vermeintliche Fehlfunktion nicht ganz einfach selbst beheb- ne können: Problem: Das Gerät kühlt überhaupt nicht Um mehr Platz zu schaffen und das Erscheinungsbild zu ver- · Prüfen Sie, ob der Netzstecker in der Steckdose steckt. bessern, befindet sich das Kühlelement in der Rückwand des ·... -
Seite 15: Einbauanleitung
Einbauanleitung Lesen Sie vor der Montage diese Anleitung vollständig 9. Als nächstes schrauben Sie die beiden Führungen 3 mit und mit Ruhe durch. je einer Schraube 6 auf die Vorderkante der Gerätetür wie in Abbildung H dargestellt. Da das Gerät recht groß und schwer ist, raten wir Ihnen, den Einbau nicht alleine vorzunehmen. -
Seite 18: Maßzeichnungen
Maßzeichnungen 2801 74 2802 74 2804 74 2805 74... -
Seite 19: Wechsel Des Türanschlages
Wechsel des Türanschlages 1. Öffnen Sie die Gerätetür gemäß nebenstehender Abbil- 7. Entfernen Sie nun den zweiten Haltebügel und montieren dung. Demontieren Sie das Scharnier der oberen Tür 15 darunter des mittlere Scharnier. und legen Sie die Tür vorerst zur Seite. Befestigen Sie nun den Haltebügel mit seinen Schrauben fest am Gehäuse (13). -
Seite 20: Technische Daten
Technische Daten EKS 2801 74 Integrierbarer Vollraumkühler Nischenhöhe 88 cm Schlepptür, Türanschlag rechts, wechselbar. Energie-Effizienz-Klasse A Kühlraum 136 l, Abtauautomatik 4 Glasabstellflächen (3 höhenverstellbar) 2 Behälter für Obst und Gemüse Innenbeleuchtung Innentür 1 großes Butter-/Käsefach 1 großer Mehrzweckbehälter mit herausnehmbaren Eierbehälter 1 großes Flaschen-/Dosenfach... - Seite 21 Technische Daten EKS 2804 74 Integrierbarer Vollraumkühler Nischenhöhe 123 cm Schlepptür, Türanschlag rechts, wechselbar. Energie-Effizienz-Klasse A Kühlraum 204 l, Abtauautomatik 5 Glasabstellflächen (4 höhenverstellbar) 2 Behälter für Obst und Gemüse Innenbeleuchtung Innentür 1 großes Butter-/Käsefach 2 große Mehrzweckbehälter 1 Eierbehälter 1 großes Flaschen-/Dosenfach Technische Daten: Anschlusswert:...
-
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- Alle Kühl- und Gefriergeräte enthalten auch Kältemittel schen Richtlinie 2002/96/EG über Elektro- und Elektronik- sowie spezielle Isolationsstoffe, die eine geeignete Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Entsorgung erfordern. Bedienungsanleitung das Symbol einer durchgestrichenen Wegen möglicherweiser Umweltbelastung sollte eine Abfalltonne abgebildet:... -
Seite 23: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 24 2801 74 · 2802 74 · 2804 74 · 2805 74 · 0039...
