Inhaltszusammenfassung für Oranier EKS 2901

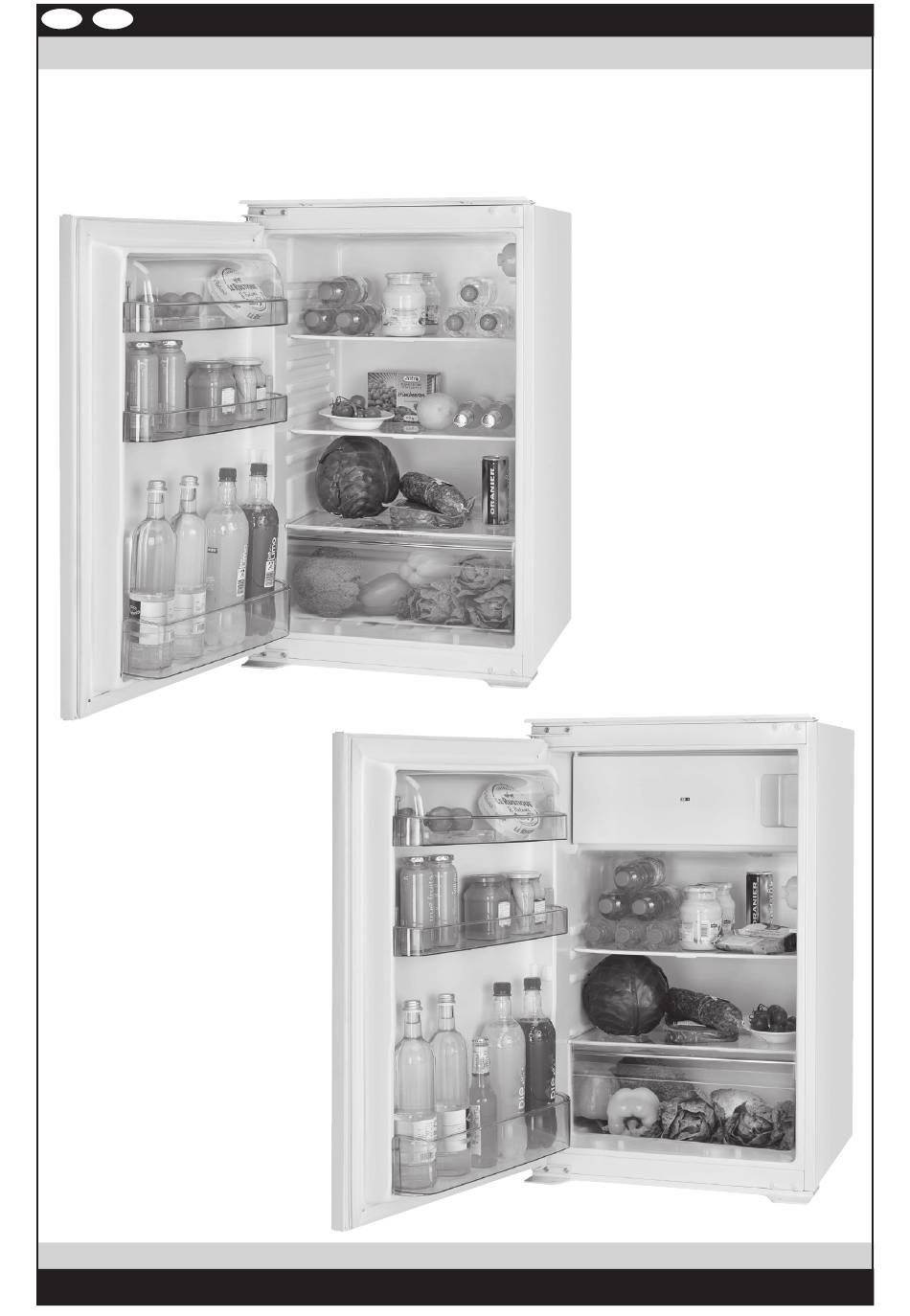

- Seite 1 Bedienungs- und Installationsanleitung Vollraumkühler EKS 2901 Vollraumkühler mit Gefrierfach EKS 2902 4051543066158 / 4051543066141 2901 02 · 2902 02...
- Seite 2 Sehr geehrte Kundin, Inhaltsverzeichnis sehr geehrter Kunde, Sicherheitshinweise vielen Dank, dass Sie sich für ein ORANIER-Haus- Hinweise zum Aufstellen haltsgerät entschieden haben! und Anschließen ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und anspre- Hinweise zum Betrieb chendes Design. Energie sparen! Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle...
-
Seite 3: Allgemeine Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie die vorliegende Bedienungsanleitung sorgfältig und beach- ten Sie die bei Einbaugeräten beiliegende Installations- und Mon- tagean- weisung. Es wird keine Haftung für Schäden infolge von falscher Handhabung übernommen. Beachten Sie unbedingt auch ggf. für Ihr Land gültige nationale Vorschrif- ten. - Seite 4 Sicherheitshinweise Bei Geräten mit dem Kühlmittel R600a (siehe Typenschild des Kühlgeräts) ist beim Transport und beim Aufstellen darauf zu achten, dass die Kühlelemente nicht beschädigt werden. R600a ist ein umweltfreundliches, natürliches, aber explosives Gas. Wenn die Kühlelemente aufgrund von Beschädigungen undicht werden, das Gerät von offenem Feuer und Wärmequellen fernhalten und den Aufstellraum mehrere Minuten gut lüften.
- Seite 5 Sicherheitshinweise • Das Gerät kann von Kindern ab 8 Jahren und von Menschen mit körperlichen, sensorischen oder mentalen Einschränkungen oder ohne Erfahrung und besondere Kenntnisse verwendet werden, sofern sie unter Aufsicht sind oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbun denen Gefahren kennen. Das Gerät darf nicht als Kinderspielgerät verwendet werden. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.
- Seite 6 Sicherheitshinweise Bitte beachten Sie zur Vermeidung einer Lebensmittelkontamination die folgenden Hinweise: • Durch längeres Öffnen der Gerätetür kann die Temperatur in den Fächern des Gerätes deutlich ansteigen. • Reinigen Sie Flächen, die mit Lebensmitteln in Kontakt kommen, sowie er- reichbare Ablaufsysteme regelmäßig. • Bewahren Sie rohes Fleisch und Fisch ausschließlich in geeigneten Behältern im Kühlschrank auf, damit sie nicht mit anderen Lebensmitteln in Berührung kommen. • Zwei-Sterne-Gefrierfächer eignen sich zur Aufbewahrung von Tiefkühlkost, Aufbewahrung und Herstellung von Eiscreme und zur Herstellung von Eis- würfeln.
- Seite 7 ACHTUNG! Gefahr durch Kältemittel! Dieses Gerät enthält als Kühlmittel natürliches und umweltverträgliches Isobutan (R600a). Isobutan ist entzündbar, daher muss grundsätzlich sichergestellt sein, dass die Kühlleitungen nicht beschädigt werden. Im Falle einer Beschädigung der Kühlleitungen bzw. des Kühlkreislaufes sind offene Flammen und Funkenbildung unbedingt zu vermeiden. Der betreffende Raum ist umgehend gründlich zu belüften! Wenn Sie Kältemittel in Ihre Augen bekommen haben, spülen Sie sie sofort mit klarem Wasser und rufen Sie umgehend einen Arzt!
- Seite 8 Sicherheitshinweise HINWEIS Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Kühlschrank kann zu Beschädigungen führen. Verwenden Sie zum Entfernen von Verpackung und Schutzfolien keine spitzen Gegenstände. Der Einbau des Kühlschranks muss durch einen Fachmann durchgeführt werden, andernfalls erlöscht der Garantieanspruch. Transportieren Sie den Kühlschrank möglichst nicht liegend, sondern möglichst nur in einer Schräglage von maximal 45 °.
- Seite 9 Sicherheitshinweise HINWEIS Um eine Verunreinigung der Lebensmittel zu vermeiden, sind die folgenden Anweisungen zu beachten: • Wenn die Kühlschranktür für längere Zeit geöffnet bleibt, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen. • Ablaufsystem sowie Flächen, die mit Lebensmitteln in Berührung kommen können, regelmäßig gründlich reini gen. • Wasserbehälter reinigen, wenn er 48 h nicht benutzt wurde;...
- Seite 10 Sicherheitshinweise ACHTUNG! WARNUNG! Feuergefahr! In Kältemittelleitungen und im Kompressor befinden sich brennbare Materialien! Achten Sie bei der Nutzung, Wartung und Entsorgung des Ge- räts auf das Symbol das sich an der Rückseite des Geräts befindet (Rückwand oder Kompressor). Das Symbol steht für Feuergefahr.
- Seite 11 Hinweise zum Aufstellen und Anschließen Bei Anlieferung Beachten Sie bitte die folgenden Punkte, bevor Sie das Gerät zum ersten Mal verwenden: • Kontrollieren Sie die Verpackung bei Anlieferung auf • Die Betriebsspannung für das Gerät muss 220-240 V Beschädigungen. / 50 Hz betragen. • Weisen Sie den Transporteur auf Beschädigungen • Der Netzstecker muss nach dem Aufstellen und der Transportverpackung hin und lassen Sie sie sich Anschließen weiterhin zugänglich sein.
- Seite 12 Hinweise zum Aufstellen und Anschließen • Vor der Verwendung des Gerätes alle Teile mit einer Lösung aus warmem Wasser und einem Teelöffel Natron abwischen. Anschließend alle Teile mit klarem Wasser abspülen und trocknen. Nach dem Reinigen alle Teile wieder in das Gerät einsetzen. • Der Einbau in eine Küchenzeile wird in der Montage- anleitung beschrieben. Das Gerät ist ausschließlich für den Einbau in Küchenzeilen vorgesehen.
- Seite 13 Hinweise zum Betrieb • Das Gerät nicht über ein Verlängerungskabel an das • Überschreiten Sie nie die von den Lebensmittel- Stromnetz anschließen.. herstellern empfohlenen Lagerzeiten der Lebens- mittel. • Keine beschädigten, aufgerissenen oder alten Netz- stecker verwenden. • Entsorgen Sie nach einem eventuellen Stromausfall • Nicht am Netzkabel ziehen, knicken oder das Netz- eingefrorene Lebensmittel, die erkennbar angetaut kabel anderweitig beschädigen. sind.
-
Seite 14: Energie Sparen
Anschluss und Aufstellort Energie sparen! Das Kühlgerät muss in einem trockenen, gut und zweck- Bitte beachten Sie die folgenden Hinweise zum ener- mäßig belüfteten Ort eingebaut werden. Das Gerät sollte giesparenden Betrieb des Kühlgerätes. Sie leisten fest und eben stehen. Unebenheiten gleichen Sie bitte mit damit durch Energieeinsparung einen wertvollen Hilfe der verstellbaren vorderen Gerätefüße (4) aus. -
Seite 15: Ihr Gerät Im Überblick

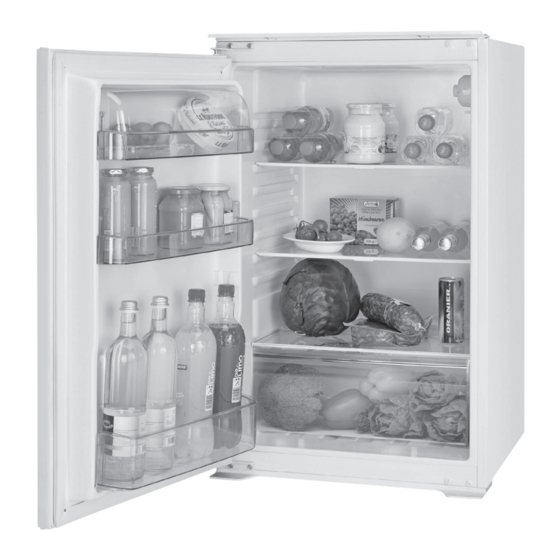

Ihr Gerät im Überblick EKS 2901 02 Bedienfeld, Kühlraum- innenbeleuchtung Einlegeböden (aus Sicher- heitsglas) Tür- regal- einsätze Gemüsefach- abdeckung (aus Sicher- heitsglas) Gemüsefach (Abb. ähnlich) - Seite 16 Ihr Gerät im Überblick EKS 2902 02 Bedienfeld, Kühlraum- innenbeleuchtung Gefrierfach Einlegeböden (aus Sicher- heitsglas) Tür- regal- einsätze Gemüsefach- abdeckung (aus Sicher- heitsglas) Gemüsefach (Abb. ähnlich)
- Seite 17 Einbauzeichnung EKS 2901, EKS 2902 Lesen Sie vor der Montage diese Anleitung vollstän- min. dig und in Ruhe durch. 200 cm Da die Geräte recht groß und schwer sind, raten wir Ihnen dringend, den Einbau nicht alleine vorzuneh- men. 540mm...
-
Seite 18: Bedienung
Bedienung Einstellmarkierung Das Gerät ist hier auf "7", also höchste Thermostatregler Kühlleistung einge- Innenraumbeleuchtung stellt) (Abb. ähnlich) Gerät einschalten: Gerät mit dem Stromnetz verbinden. Thermostatregler zwischen "1" (geringste Kühlleistung) und "7" (höchste Kühlleistung) einstellen. Gerät ausschalten: Bei eingeschaltetem Gerät Thermostatregler auf "Null (0)"... -
Seite 19: Lagerung Von Frischen Lebensmitteln (Kühlschrank)
Lagerung von frischen Lebensmitteln (Kühlschrank) Der Kühlschrank wird benutzt, um frische Lebensmittel für einige Tage zu lagern. Der richtige Gebrauch des Kühlgerätes, entsprechende Verpackung der Lebensmittel und Beachtung der hygienischen Vorschriften haben einen entscheidenden Einfluss auf die Qualität der aufbewahrten Lebensmittel. • Platzieren Sie Ihre Lebensmittel so, dass sie die Rück- Die Einteilung des Kühlraums kann durch das freie wand des Kühlraumes nicht berühren. - Seite 20 Lagerung von frischen Lebensmitteln (Kühlschrank) Lebensmittel Lagerzeit in Tagen Butter Fleisch roh,gehackt Fleisch roh, im Stück Fleisch geräuchert Eier Fertiggerichte Obst Süßspeisen Käse Gegartes Gemüse Fisch roh Marinaden Legende: = Empfohlene Lagerzeit = Mögliche Lagerzeit = Lagerzeit überschritten...
-
Seite 21: Lagerung Von Tiefgekühlten Lebensmitteln
Lagerung von tiefgekühlten Lebensmitteln Gefrierfach (nur EKS 2902) Das Gefrierfach dient zur Lagerung von gefrorenen Lebensmitteln für den auf der Verpackung angegebe- nen Zeitraum sowie zur Herstellung von Eiswürfeln. • Im Falle eines Stromausfalles oder mangelhafter Zur Herstellung von Eiswürfeln füllen Sie bitte den Eis- Funktion des Kühlgerätes hält das Gefrierfach für eine würfelbehälter mit Wasser und stellen ihn in das Gefrier- begrenzte Zeit eine ausreichend tiefe Temperatur für... - Seite 22 Lagerung von tiefgekühlten Lebensmitteln Gefrierfach (nur EKS 2902) Lebensmittel Lagerzeit in Monaten Rindfleisch Kalbfleisch Schweinefleisch Geflügel Wild Hackfleisch gem. Fisch mager Fisch fett Würste geräuchert Gegarte Speisen Milch Brot; Gebäck Obst Gemüse Legende: = Empfohlene Lagerzeit...
-
Seite 23: Innenraumbeleuchtung
Innenraumbeleuchtung Das Kühlgerät ist mit einer wartungsfreien LED-Innenbeleuchtung ausgestattet, die den Kühlraum hell ausleuchtet. Die Lebensdauer der LED-Innenbeleuchtung wird bei sach- und bestimmungsgemäßer Benutzung die Lebensdauer des Kühlgerätes um ein Vielfaches überschreiten. Ein Austausch bzw. Reparatur der LED-Innenbeleuchtung ist damit sehr unwahrscheinlich. - Seite 24 Türanschlag wechseln EKS 2901, EKS 2902 Diese Aufgabe sollte idealerweise von zwei Perso- Alle abzubauenden Teile werden anschließend wieder nen durchgeführt werden. zur Montage benötigt und müssen daher sorgfältig zwi- schengelagert werden Der Türanschlag kann problemlos gewechselt werden, um Ihren Anforderungen zu entsprechen (beispielhaft Um die Gerätetür abzunehmen, ist es notwendig, das...
- Seite 25 Türanschlag wechseln EKS 2901, EKS 2902 Anschlagwechsel Gerätetür Entfernen Sie 2 x 2 Blindstopfen ober- und unterhalb der Gerätetür. Entfernen Sie das obere Türscharnier durch Lösen der zwei Schrauben. Anschließend kann die Gerätetür abge- nommen werden. Lagern Sie sie auf einer gepolsterten Unterlage, um Kratzer und Beschädigungen zu vermei-...
- Seite 26 Türanschlag wechseln EKS 2901, EKS 2902 Setzen Sie die Gerätetür in das untere Türscharnier ein. Führen Sie anschließend den Scharnierstift des ummon- tierten oberen Türscharniers in die obere Scharnieröff- nung der Gerätetür ein. Scharnieröffnung Drehen Sie das bisher unten montierten Scharnier um 180°...
- Seite 27 Türanschlag wechseln EKS 2901, EKS 2902 Drehen der Türdichtung Bei einem Anschlagwechsel der Gerätetüren von Kühl- und Gefrierteil muss die Dichtung der Gerätetür um 180° gedreht werden.
- Seite 28 Einbauanleitung Mitgelieferte Befestigungs- und Einbauteile Führung Abdeckung Führung Schleppschiene Abdeckung (2 Stk.) (2 Stk.) (2 Stk.) Schleppschiene (2 Stk.) Schrauben Dichtungsband (15 Stk.) (1 Stk.) Vergewissern Sie sich, dass der vorgesehene Einbau- ort alle Voraussetzungen für den Geräteeinbau erfüllt. Führen Sie das Netzkabel sorgfältig an der Rückseite des Einbauschrankes zur vorgesehenen Schuko-Steckdose.
- Seite 29 Einbauanleitung Legen Sie die Schleppschienen an die Markierung an der Einbautür an und befestigen Sie die Schleppschienen mit je 3 Schrauben exakt rechtwinklig an der Türblende. Klippsen Sie eine Abdeckung der Schleppschiene auf Schlepp- jede Schleppschiene, um die Befestigungsschrauben zu schiene verdecken.
- Seite 30 Einbauanleitung Befestigen Sie das Gerät mit 3 Schrauben am Deckel der Einbaunische. Verschließen Sie den Spalt zwischen Gerät und Einbau- nische an der der Scharnierseite gegenüberliegenden Seite des Gerätes mit dem, auf die erforderliche Länge zugeschnittenen, Dichtband.
-
Seite 31: Reinigung Und Pflege
Reinigung und Pflege Reinigen Sie das Kühlgerät am besten dann, wenn nur wenig oder kein Kühlgut eingelagert ist. Trennen Sie das Gerät vom Stromnetz! (Netzstecker herausziehen bzw. betreffende Sicher- ung ausschalten). Schütten Sie kein Wasser über oder in das Kühlgerät! Außen: Reinigen Sie die lackierten Oberflächen mit einem alko- holhaltigen Reinigungsmittel, z.B. - Seite 32 Bevor Sie den Kundendienst rufen..prüfen Sie anhand der nachfolgenden Liste, ob Sie Knack-Geräusch die vermeintliche Fehlfunktion nicht ganz einfach Entsteht durch mechanische Entspannung des Kühl- selbst beheben können: raumes (Boden, Seitenwände, Rückwand, Tür, Schub- lade etc.) in der Regel verursacht durch Temperatur- Problem: Das Gerät kühlt überhaupt nicht schwankungen im Kühlinnenraum.
-
Seite 33: Technische Daten
Technische Daten EKS 2901 02 EKS 2902 02 Schutzklasse: Schutzklasse: Elektrischer Anschluss 220 - 240 V / 50 Hz Elektrischer Anschluss 220 - 240 V / 50 Hz Stromaufnahme: 0,45 A Stromaufnahme: 0,75 A Beleuchtung: 1,5 W LED (wartungsfrei) Beleuchtung:... - Seite 34 Datenblatt gemäß EU-Verordnung 1060/2010 Produktdatenblatt Delegierte Verordnung (EU) 2019/2016 Oranier Küchentechnik GmbH Name oder Handelsmarke des Lieferanten: Oranier Straße 1, D-35708 Haiger Anschrift des Lieferanten Modellkennung: EKS 2901 02 Art des Kühlgeräts: Geräuscharmes Gerät: Bauart: nein Einbaugerät Weinlagerschrank: Anderes Kühlgerät:...
- Seite 35 Datenblatt gemäß EU-Verordnung 1060/2010 Produktdatenblatt Delegierte Verordnung (EU) 2019/2016 Oranier Küchentechnik GmbH Name oder Handelsmarke des Lieferanten: Oranier Straße 1, D-35708 Haiger Anschrift des Lieferanten EKS 2902 02 / 5 Modellkennung: Art des Kühlgeräts: Geräuscharmes Gerät: Bauart: nein Einbaugerät Weinlagerschrank: Anderes Kühlgerät:...
-
Seite 36: Entsorgung Von Altgeräten
Entsorgung von Altgeräten • Wenn die Gerätetür des alten bzw. defekten Kühl- gerätes mit einem Schloss versehen ist, muss dieses vor dem Entsorgen des Geräts unbedingt zerstört oder entfernt werden, da ansonsten die Gefahr be- steht, dass sich Kinder versehentlich einschließen! Verpackung und Umwelt Verpackungsmaterialien schützen Ihr Gerät vor Schäden, • Dämmmaterial und Kühlmittel alter Kühlgeräte enthal- die während des Transports auftreten können. -
Seite 39: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. -
