Folgende Auswirkungen hat die Ansprechverzögerung:
• Das Relais schaltet erst dann, wenn der Schaltpunkt ohne Unterbrechung länger als die
Verzögerung über-/unterschritten wird.
• Das Relais schaltet erst dann zurück, wenn Schaltpunkt ± Hysterese ohne Unterbrechung
länger als die Verzögerung unter-/überschritten wird.
• Kürzere Über-/Unterschreitungen haben keine Auswirkungen.

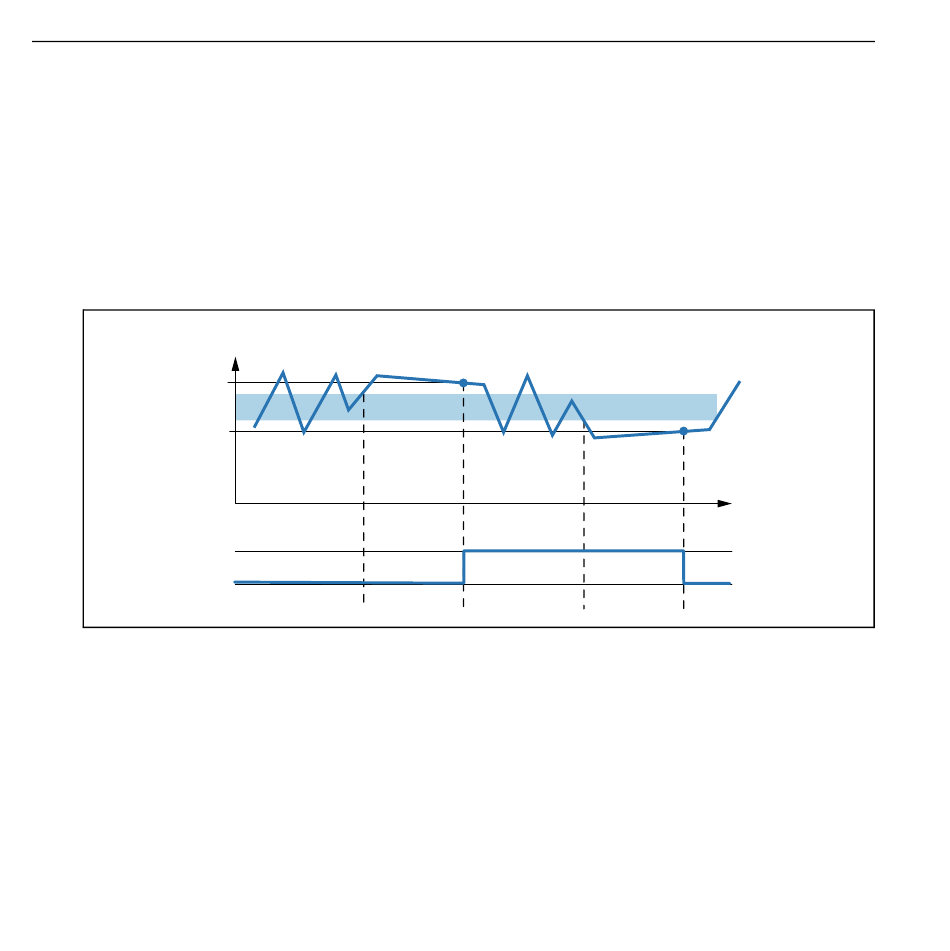

Die folgende Abbildung zeigt ein Beispiel für das Schaltverhalten mit Ansprechverzöge-
rung:
A
B
C
A
Schaltpunkt Max
B
Max - Hysterese
C
Schaltrichtung MAX, Wirkungsrichtung Aktiv, mit Verzögerung
1
Messwert
2
angezogen
3
abgefallen
38
1
t
2
3
A0034633
