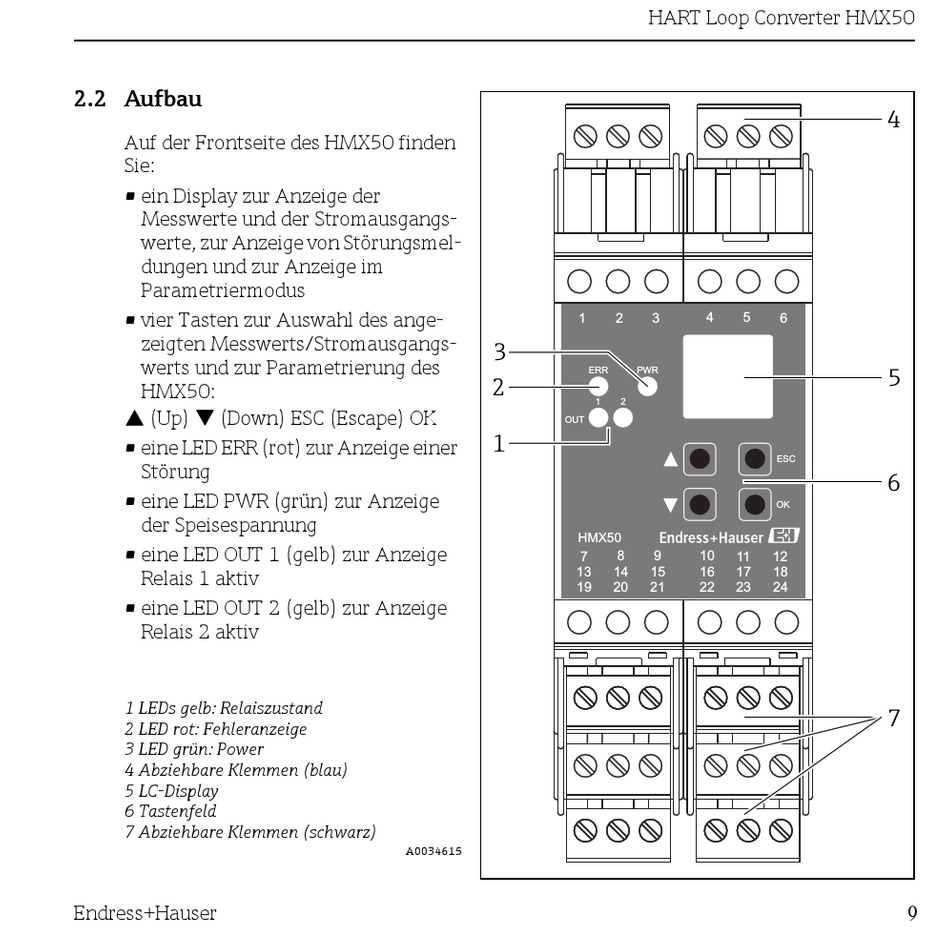

2.2 Aufbau
Auf der Frontseite des HMX50 finden
Sie:
• ein Display zur Anzeige der
Messwerte und der Stromausgangs-
werte, zur Anzeige von Störungsmel-
dungen und zur Anzeige im
Parametriermodus
• vier Tasten zur Auswahl des ange-
zeigten Messwerts/Stromausgangs-
werts und zur Parametrierung des
HMX50:
(Up) (Down) ESC (Escape) OK
• eine LED ERR (rot) zur Anzeige einer
Störung
• eine LED PWR (grün) zur Anzeige
der Speisespannung
• eine LED OUT 1 (gelb) zur Anzeige
Relais 1 aktiv
• eine LED OUT 2 (gelb) zur Anzeige
Relais 2 aktiv
1 LEDs gelb: Relaiszustand
2 LED rot: Fehleranzeige
3 LED grün: Power
4 Abziehbare Klemmen (blau)
5 LC-Display
6 Tastenfeld
7 Abziehbare Klemmen (schwarz)
Endress+Hauser
1
3
2
OUT
1
HMX50
7
13
19
A0034615
HART Loop Converter HMX50
2
3
4
5
ERR
PWR
1
2
8
9
10
11
14
15
16
17
20
21
22
23
4
6
5
ESC
6
OK
12
18
24
7
9
