HART Loop Converter HMX50

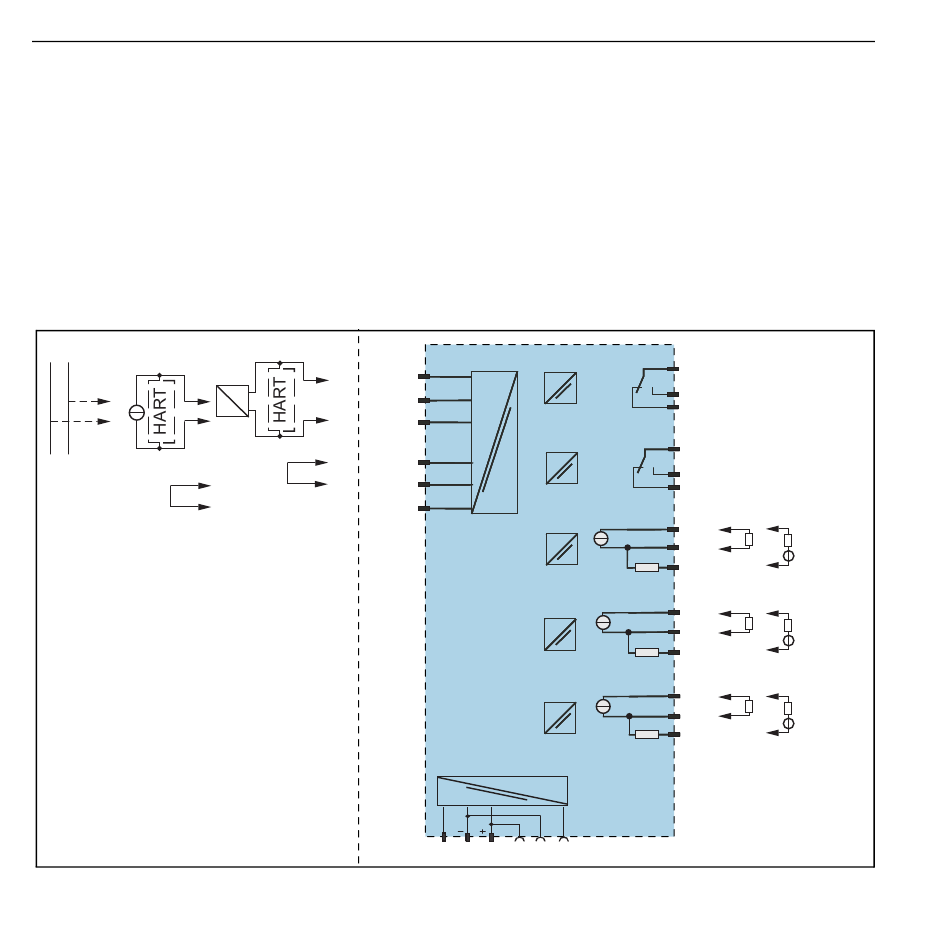

Die folgenden Anschlüsse stehen Ihnen zur Verfügung:
• Klemmen 10 ... 12: Ausgang I (Relais 1 (Wechsler))
• Klemmen 16 ... 18: Ausgang II (Relais 2 (Wechsler))
• Klemmen 7 ... 9: Ausgang III, Stromausgang als Quelle (7/8) oder Senke (7/9)
• Klemmen 13 ... 15: Ausgang IV, Stromausgang als Quelle (13/14) oder Senke (13/15)
• Klemmen 19 ... 21: Ausgang V, Stromausgang als Quelle (19/20) oder Senke (19/21)
• Klemmen 22/24: Anschluss HART-Handheld
• Klemmen 23/24: Stromversorgung 24 V DC
HAR T
+
-
0
Zone 0, 1, 2
Div 1, 2
14
HART Loop Converter HMX50
+
1+
2+
-
3-
4
5
6
22
24
23
} }
10
I
11
12
}
16
II
17
18
}
-
7
+
III
8
-
+
9
-
}
13
+
IV
14
-
+
15
}
-
19
+
V
20
-
+
21
Zone 2
Div 2
A0034610
