Einstellung mit AUTO / DEFAULT SETUP
AUTO-Einstellung
Menü „Autoset"
Digitale 2-Kanal-Oszilloskope
Die digitalen Speicheroszilloskope der Serie DOX 2000B verfügen über eine
AUTO-Einstellungsfunktion, mit der Signaltypen erkannt und die Geräte-
einstellungen automatisch so vorgenommen werden, dass das Eingangs-
signal optimal angezeigt wird.
Dazu die Taste „AUTO" und die Optionstaste neben der gewünschten

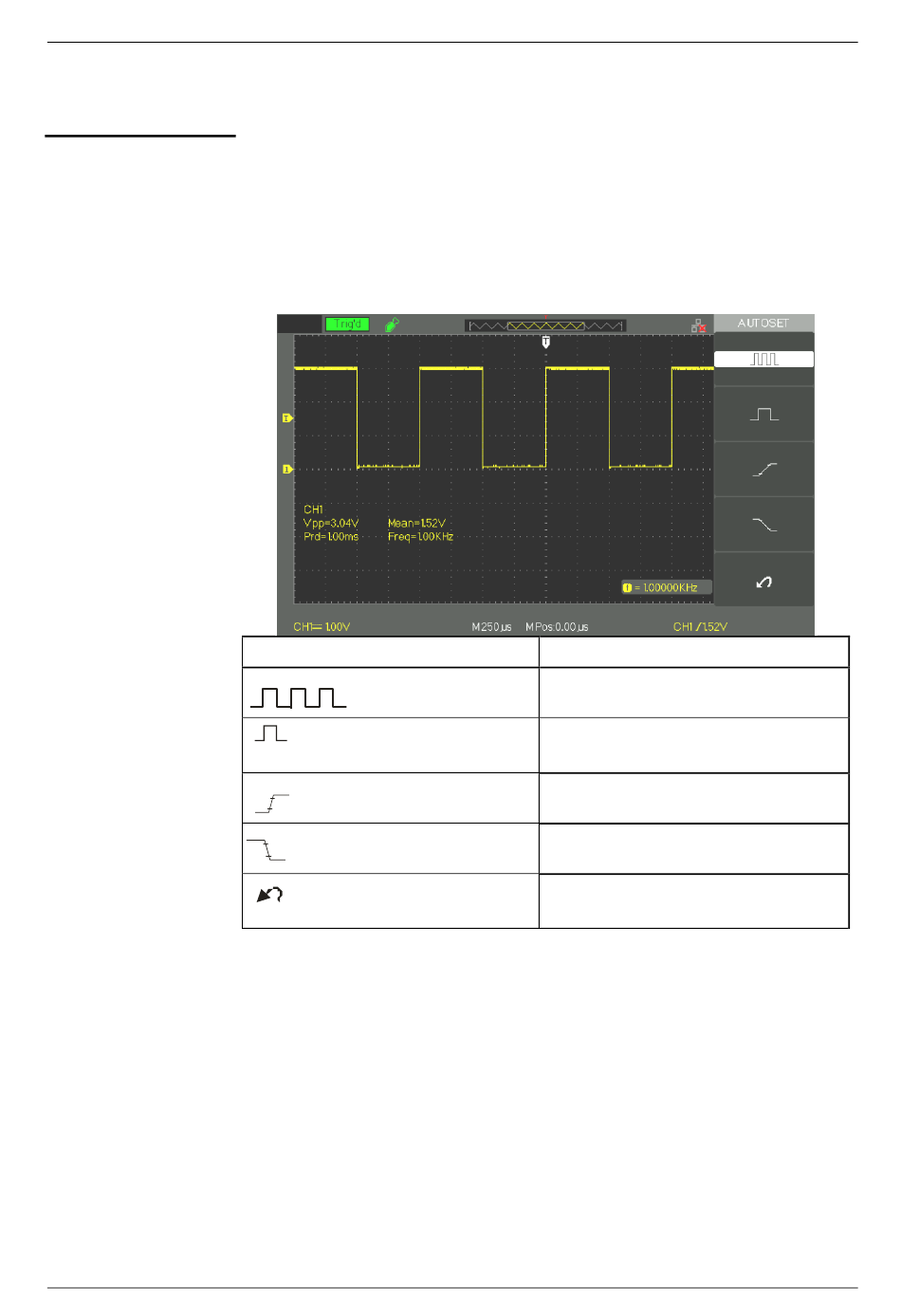

Kurvenform (s. Abb. unten) drücken:
Menüpunkt
<Multi-Perioden-Signal>
<Einzel-Perioden-
Signal>
<Ansteigende Flanke>
<Fallende Flanke>
<AUTO-Einstellung
zurücksetzen>
Bei der AUTO-Einstellung wird die Triggerquelle nach folgenden Kriterien
festgelegt:
●
Liegt an mehreren Kanälen ein Signal an, hat der Kanal mit der
niedrigsten Frequenz Vorrang.
●
Wird kein Signal gefunden, hat der Kanal mit der niedrigsten Nummer,
der bei Betätigung der Taste „AUTO" angezeigt wurde, Vorrang.
●
Wird kein Signal gefunden und wurde kein Kanal angezeigt, verwendet
das Gerät Kanal CH1.
Beschreibung
Auf dem Bildschirm werden mehrere
Perioden eines Signals angezeigt
Auf dem Bildschirm wird eine Periode
eines Signals angezeigt
Autoset und Anzeige der ansteigen-
den Flanke
Autoset und Anzeige der fallenden
Flanke
Das Gerät verwendet die vorherige
Einstellung
