Funktionsbeschreibung
Funktionsbeschreibung
2. HORIZONTALsystem
HORIZONTAL-Modus
Funktionen des
Menüs „Horizontal"
Hinweis
Digitale 2-Kanal-Oszilloskope

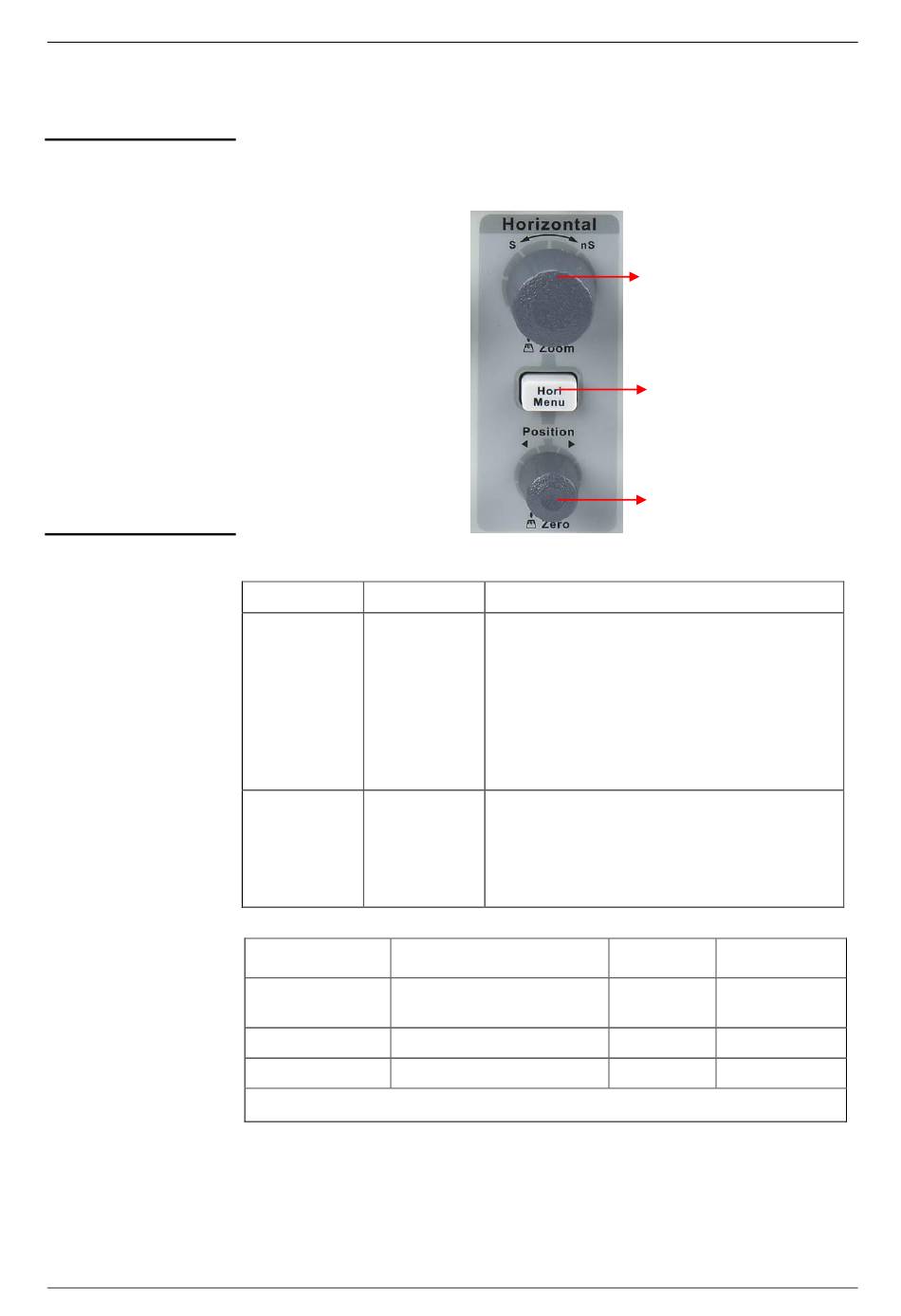

Das Bedienfeld „HORIZONTAL" weist eine Taste und zwei Drehknöpfe auf.
Menüpunkt
Einstellung
Ein
Verzögert
Aus
Normal
Long Mem
Speichertiefe
Für die Speichertiefe gelten folgende Angaben:
Kanal-Modus
1 Kanal
1 GSa/s
1 Kanal
500 MSa/s oder weniger
2 Kanäle
500 MSa/s oder weniger
Beschreibung/Anleitung
Ist diese Funktion eingeschaltet, werden
gleichzeitig die Hauptkurve mit ihrer Zeitbasis
in der oberen Bildschirmhälfte und in der
unteren Bildschirmhälfte die Kurve mit einer
Zeitbasis über die gesamte Bildschirmbreite
angezeigt (siehe "Geteiltes Fenster")
Ist diese Funktion ausgeschaltet, wird nur die
Zeitbasis der Hauptkurve angezeigt.
Die Speichertiefe beträgt 40 kPkte (normal)
oder 32Kpts für DOX2025B.
Die Speichertiefe beträgt bis 2 MPkte (nur
DOX2070B/2100B). Es werden mehr
Kurvenpunkte angezeigt.
Samplingrate
s/Div-Drehknopf
Taste für Menü
„HORIZONTAL"
Positionsdrehknopf,
horizontal
Speicher
Speicher
Normal
LongMem
40 kPkte
Wird nicht
unterstützt.
20 kPkte
2 MPkte
20 kPkte
1 MPkte
25
