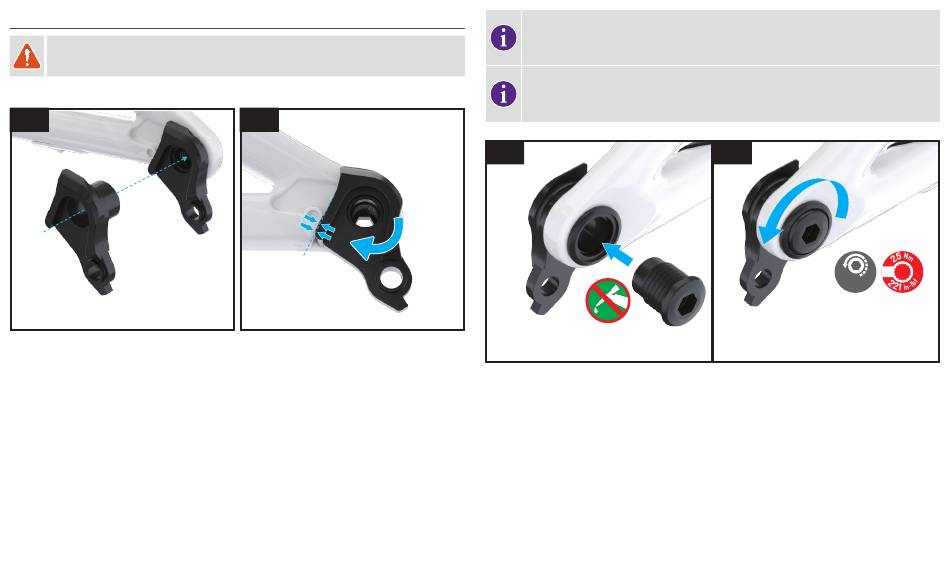

12 . S CHALTAUG E
ACHTUNG! Das ordnungsgemäße Auftragen von Schmierfett ist für die Sicherheit
des Fahrers sehr wichtig. Tragen Sie Schmierfett NUR wie angewiesen auf.
MONTAGEVERFAHREN:
12.1
Abb. 12.1
Montieren Sie die UDH-Schaltaugen-Baugruppe im Ausfallende des Rahmens.
„
Abb. 12.2
Drehen Sie das UDH-Schaltauge nach vorne, bis es vollständig in der
„
Schaltaugenaufnahme sitzt oder am Rahmendrehanschlag anliegt.
33
12.2
Tragen Sie Schmierfett NUR auf das Steckachsengewinde auf. Tragen
Sie KEIN Schmierfett auf den Rahmen, das UDH-Schaltauge oder das
Gewinde der Schraube des UDH-Schaltauges auf.
Das Schaltauge muss vollständig in der Schaltaugenaufnahme sitzen oder
am Rahmenanschlag anliegen, wenn es mit dem angegebenen Drehmoment
festgezogen ist.
12.3
Abb. 12.3
Bringen Sie die UDH-Unterlegscheibe an und schrauben Sie dann die UDH-Schraube
„
durch die Unterlegscheibe und in das Schaltauge.
Abb. 12.4
Ziehen Sie die Schraube mit 25 Nm (221 in-lbf) an. Die Schraube des UDH-Schaltauges
„
hat ein Linksgewinde.
12.4
8
MM
