6.4
B
DREHMOMENT
POSITION
BESCHREIBUNG
Nm
GABELSCHAFT
B
5.2
LENKER
C
5.2

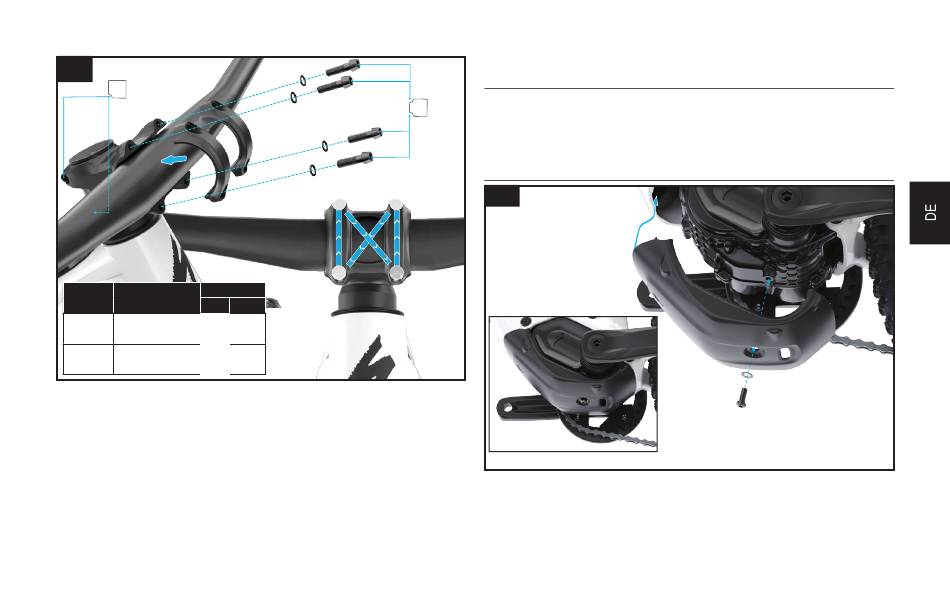

Abb. 6.4
Platzieren Sie dann den Lenker am Vorbau und setzen die Klemmplatte auf den Lenker auf,
„
wobei die Klemmplatte auf die Löcher im Vorbau ausgerichtet sein muss.
Bringen Sie den Lenker in die gewünschte Position.
„
Fügen Sie jeder Schraube (C) eine Unterlegscheibe hinzu und drehen Sie die einzelnen
„
Schrauben durch die Vorbauklemmplatte in den Vorbaukörper, bis sie gleichmäßig
handfest angezogen und die unteren und oberen Abstände zwischen Vorbaukörper und
Vorbauklemmplatte ungefähr gleich sind.
Ziehen Sie die Klemmplattenschrauben zunächst mit einem 4-mm-Inbusaufsatz
„
abwechselnd über Kreuz um eine 1/2 Umdrehung und anschließend nochmals über
C
3
1
2
4
in-lbf
46
46
Kreuz mit dem vorgegebenen Anzugsmoment an.
6 .7. MA ST E R MIN D TC U/F RE I RAUM Z UM L E NK ER
Die MasterMind TCU befindet sich auf dem Oberrohr und kann potenziell durch den Lenker
oder Vorbau beschädigt werden, wenn der Lenker vollständig gedreht wird. Stellen Sie
daher bei der Montage des Fahrrads sicher, dass zwischen dem Lenker, dem Vorbau und der
MasterMind TCU genügend Freiraum verbleibt.
6 .8 . M OTORAB DEC K UN G
6.5
Abb. 6.5
ENTFERNEN DER MOTORABDECKUNG
Lösen und entfernen Sie mit einem T25 Torx-Schlüssel die Schraube an der Unterseite der
„
Motorabdeckung und entfernen Sie die Motorabdeckung nach unten vom Rahmen.
14
