Technische Information
TI072R/09/de
Mat.-Nr. 51001904

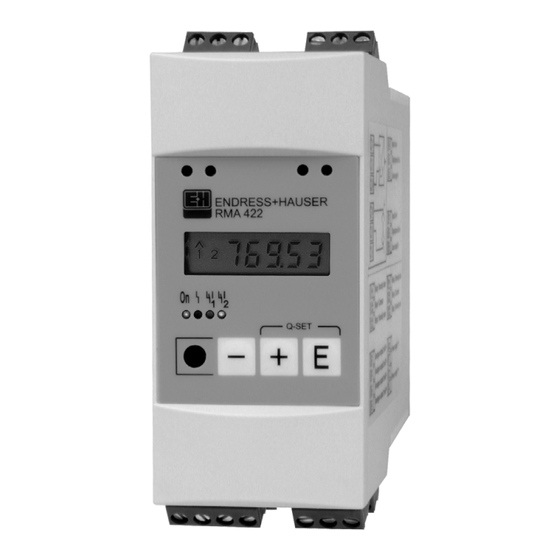

Prozessmessumformer
RMA422
Multifunktionales 1-2-kanaliges Hutschienen-
gerät mit eigensicheren Stromeingängen und
Messumformerspeisung, Grenzwertüberwa-
chung, Mathematikfunktionen und
1-2 Analogausgängen
Einsatzbereiche
• Anlagen- und Apparatebau
• Schaltschränke
• Laborausstattungen
• Temperaturanzeige und -überwachung
• Prozesserfassung, -überwachung
• Prozesssteuerung
• Signalanpassung, -wandlung
• Signalverdopplung
Vorteile auf einen Blick
• Flexibel:
1 oder 2 Stromeingänge mit zuschalt-
barer Linearisierung und Radizierung
• Speisend:
Integrierte Messumformerspeisungen
zur Versorgung angeschlossener
Messwertgeber
• Sicher:
Eigensichere Stromeingänge und
Messumformerspeisung
• Rechnend:
Bildung neuer Prozessgrößen durch
Addition/Subtraktion/Multiplikation der
beiden Eingangssignale
• Alarmierend:
Flexible Grenzwertüberwachung
mit 2 Wechselkontakten
• Aktiv:
Skalierbare Analogausgänge für
Strom oder Spannung
• Kommunikativ:
RS232-Schnittstelle zur Parametrie-
rung und Messwertausgabe -
Kommunikationsbuchsen HART
zur Sensorparametrierung
• Bedienbar:
LC-Anzeige und Tasten für
Vor-Ort-Bedienung
• Internationale Zulassungen:
- ATEX, CSA-General Purpose
- GL Germanische Lloyd /
Schiffsbauzulassung
®
Werbung
Verwandte Anleitungen für Endress+Hauser RMA422
Inhaltszusammenfassung für Endress+Hauser RMA422
- Seite 1 Technische Information Prozessmessumformer TI072R/09/de Mat.-Nr. 51001904 RMA422 Multifunktionales 1-2-kanaliges Hutschienen- gerät mit eigensicheren Stromeingängen und Messumformerspeisung, Grenzwertüberwa- chung, Mathematikfunktionen und 1-2 Analogausgängen • Rechnend: Einsatzbereiche • Anlagen- und Apparatebau Bildung neuer Prozessgrößen durch • Schaltschränke Addition/Subtraktion/Multiplikation der • Laborausstattungen beiden Eingangssignale •...
- Seite 2 Universell parametrierbare Auswerteeinheit von Stromsignalen aus Anwendungsbereich Prozessmessumformer der Druck-, Füllstand-, Durchfluss- und Temperaturerfassung mit Signalüberwachung und Weitergabe. Arbeitsweise und Die an den Analogeingängen anliegenden Stromsignale werden Systemaufbau digitalisiert und in Prozessgrößen umgerechnet. Mit den Grundrechenarten Addition/Subtraktion/Multiplikation wird neben den beiden Eingangsprozessgrößen eine weitere Messprinzip Prozessgröße errechnet.
- Seite 3 Verzögerungszeit 0s bis 99s Signalquelle Eingang 1, Eingang 2, mathematische Prozessgröße Anzahl Anzeige je Grenzwert 1 LED gelb, optional Symbole in LC-Anzeige Abtastrate 100 ms Mathematikfunktion Bei der Variante mit 2 Analogeingängen lassen sich die beiden Prozessgrößen der Eingangskanäle mit den 3 Grundrechenarten Addition/ Subtraktion/ Multiplikation zu einer weiteren “mathematischen Prozessgröße”...
- Seite 4 Genauigkeit: 0,1 % vom Endwert Messgenauigkeit Strom Temperaturdrift: 0,05 % / 10 K Umgebungstemperatur Genauigkeit: 0,1 % vom Endwert Analogausgang Temperaturdrift: 0,05 % / 10 K Umgebungstemperatur Einsatzbedingungen Einbaubedingung Einbaulage keine Einschränkung Umgebungsbedingungen Umgebungstemperatur - 20 °C..+ 60 °C Lagertemperatur - 30 °C..+ 70 °C Klimaklasse nach IEC 60 654-1 Klasse B2...
-
Seite 5: Technische Änderungen Vorbehalten
Anzeige- und Bedienober- Betrieb, 1 x grün (2,0 mm) fläche LED: Störmeldung, 1 x rot (2,0 mm) Grenzwert, 2 x gelb (2,0 mm) Anzeige LC-Anzeige, optional: numerische Anzeige: 5 x 7 Segmente (6 mm) Grenzwertverletzung: 2 x Kanalnummer, 4 x 1 Segment Anzeigebereich - 19999 bis + 99999 Offset... - Seite 6 Bestellschema Prozessmessumformer RMA422 Zulassung A Ex-freier Bereich B ATEX II (1) GD [EEx ia] IIC Hilfsenergie 1 90...250 V, 50/60 Hz 2 18...36 VDC, 20...28 VAC, 50/60 Hz Messsignal 1 1 x 0/4...20 mA mit MUS 2 2 x 0/4...20 mA mit je MUS und Mathematik...
