Die mechanische und elektrische Installation der Wallbox eM4 Twin ist nun abgeschlossen und die Wallbox kann
über die ABL Configuration App eingerichtet werden (siehe nächstes Kapitel ab Seite 38).
HINWEIS

Abziehen der Schutzfolien

Die Gehäusetür sowie die Fenster der beiden Energiezähler der Wallbox eM4 Twin sind für den Transport mit
Schutzfolien versehen. Für eine bessere Lesbarkeit des HMI sowie der Zähler-Displays sowie zur Vermeidung von
Mikroplastik wird empfohlen, die Schutzfolien zum Abschluss der Installation vom Gehäuse abzuziehen und fach-
gerecht zu entsorgen.
ACHTUNG!
Durchführung aller notwendigen Prüfungen zur Inbetriebnahme
Im Anschluss an die Einrichtung über die ABL Configuration App müssen Sie zum Abschluss der Inbetrieb-
nahme alle für den Installationsort vorgeschriebenen Prüfungen der Wallbox und der elektrischen Installation
durchführen. Dazu zählen folgende Prüfungen:
ƒ Durchgängigkeit der Schutzleiterverbindungen
ƒ Isolationswiderstand
ƒ Schleifenimpedanz
ƒ Spannungsabfall
ƒ Auslösestrom sowie Auslösezeit des RCCB
ƒ Drehfeldprüfung
sowie weitere Prüfungen gemäß der lokalen Bestimmungen.

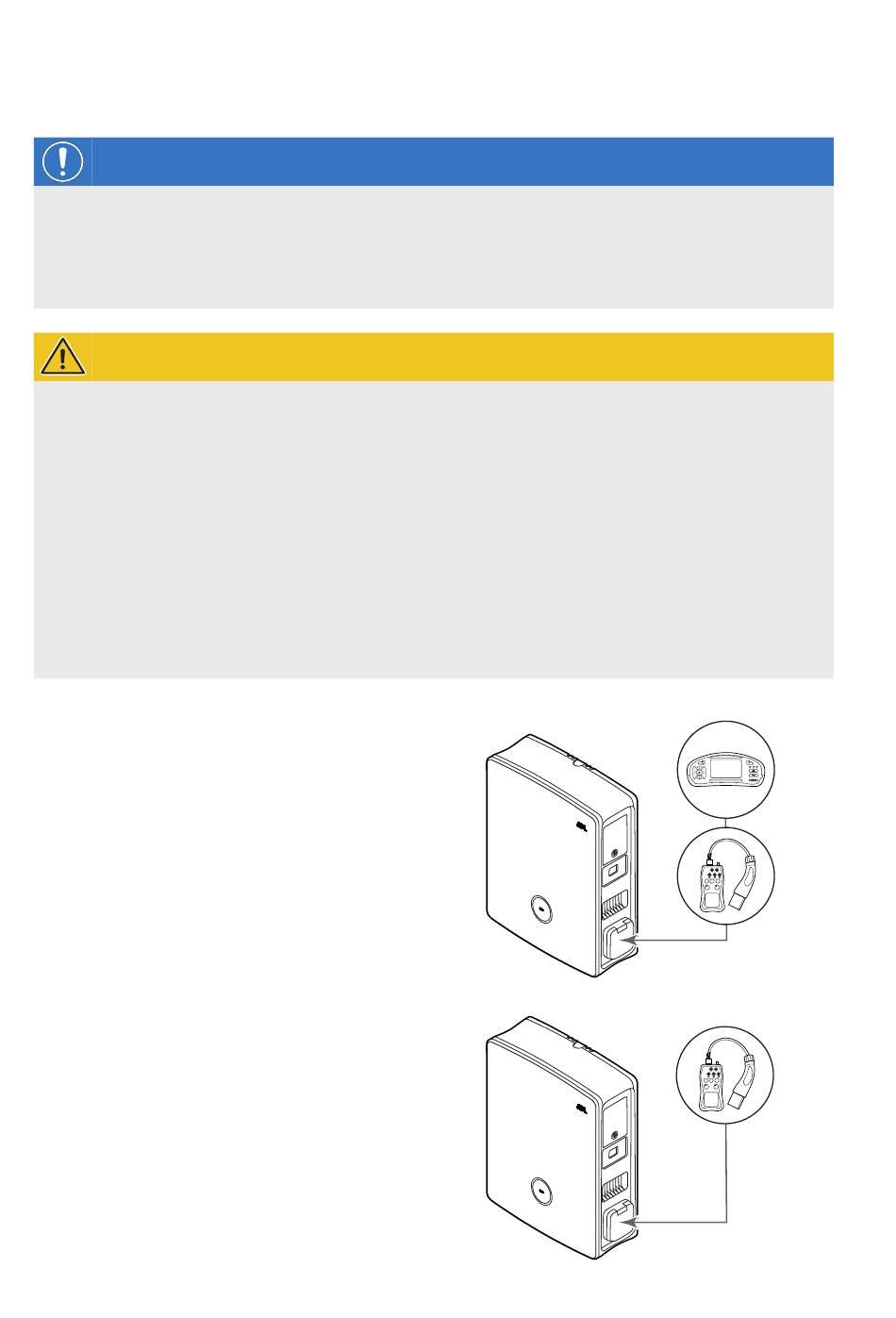

J Führen Sie mit Hilfe eines Installationsprüfgeräts
und eines Fahrzeugsimulationsadapters die vor-
geschriebenen Prüfungen durch.
J Führen Sie mit Hilfe eines Fahrzeugsimulations-
adapters eine funktionale Prüfung der Ladefunktion
durch.
Inbetriebnahme der Wallbox eM4 Twin | 37
N PE
L1 L2 L3
N PE
L1 L2 L3
