24
| Installation der Wallbox eM4 Twin

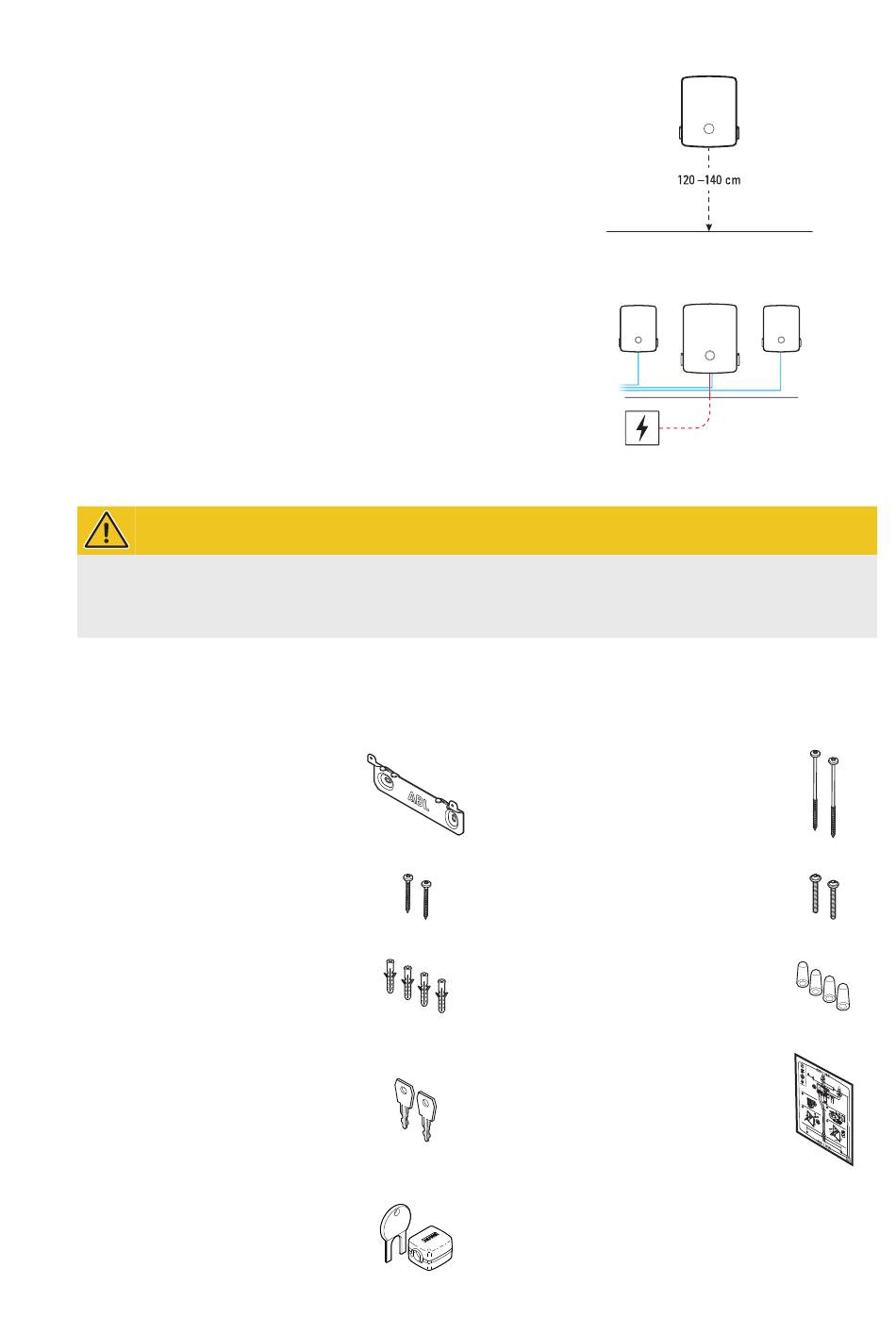

ƒ Die Montagehöhe sollte 120 bis 140 cm (Boden bis Gehäuse-
unterkante) betragen.
ƒ Der Montageort bietet idealerweise bereits einen ab-
gesicherten Anschluss an das Stromnetz. Alternativ muss eine
separate Zuleitung mit Absicherung gelegt werden.
ƒ Für den Betrieb in einer kabelgebundenen Gruppeninstallation
müssen zudem geeignete Datenkabel am Montageort verlegt
sein (siehe „Vorgabe für Datenkabel" auf Seite 65, „Ein-
führen der Strom- und Datenleitungen" auf Seite 26 sowie
„Datenverkabelung der Wallbox" auf Seite 33).
ACHTUNG!
Maximale Länge der Daten- und Steuerleitung
Bitte beachten Sie, dass die Länge der Daten- und Steuerleitungen ab dem Abgriffspunkt (Router, Switch, Rund-
steuerempfänger, VDE-FNN-Steuerbox etc.) maximal 30 Meter betragen darf!
Benötigtes Werkzeug und Zubehör
Für die mechanische Montage der Wallbox benötigen Sie die folgenden Komponenten aus dem Lieferumfang:
ƒ Montageschiene, 1 Stück
ƒ Dübelschraube TX30, 6 × 60 mm,
2 Stück
ƒ Dübel 8 × 50 mm, 4 Stück
ƒ Schlüssel, 2 Stück
ƒ Klappferrit mit Schlüssel, 1 Stück
ƒ Tellerkopfschraube TX30,
6 × 140 mm, 2 Stück
ƒ Halbrundkopfschraube TX30,
6 × 60 mm, 2 Stück
ƒ Isolierkappen, 4 Stück
ƒ Bohrschablone, 1 Stück
Front
DATA
230 / 400 V
EXT. CONTROL
A
230 / 400 V
80
C
8
160
DATA
EXT. CONTROL
25
1
2
1
1
0
0
3
A
4
C
DATA
B
170 mm
230 / 400 V
EXT. CONTROL
130 mm
130 mm
B
270
135
230 / 400 V
DATA
EXT. CONTROL
Albert-Büttner-Straße 11
D-91207 Lauf / Pegnitz
Fax +49 (0) 9123 188-188
Tel. +49 (0) 9123 188-0
info@abl.de
www.ablmobility.de
