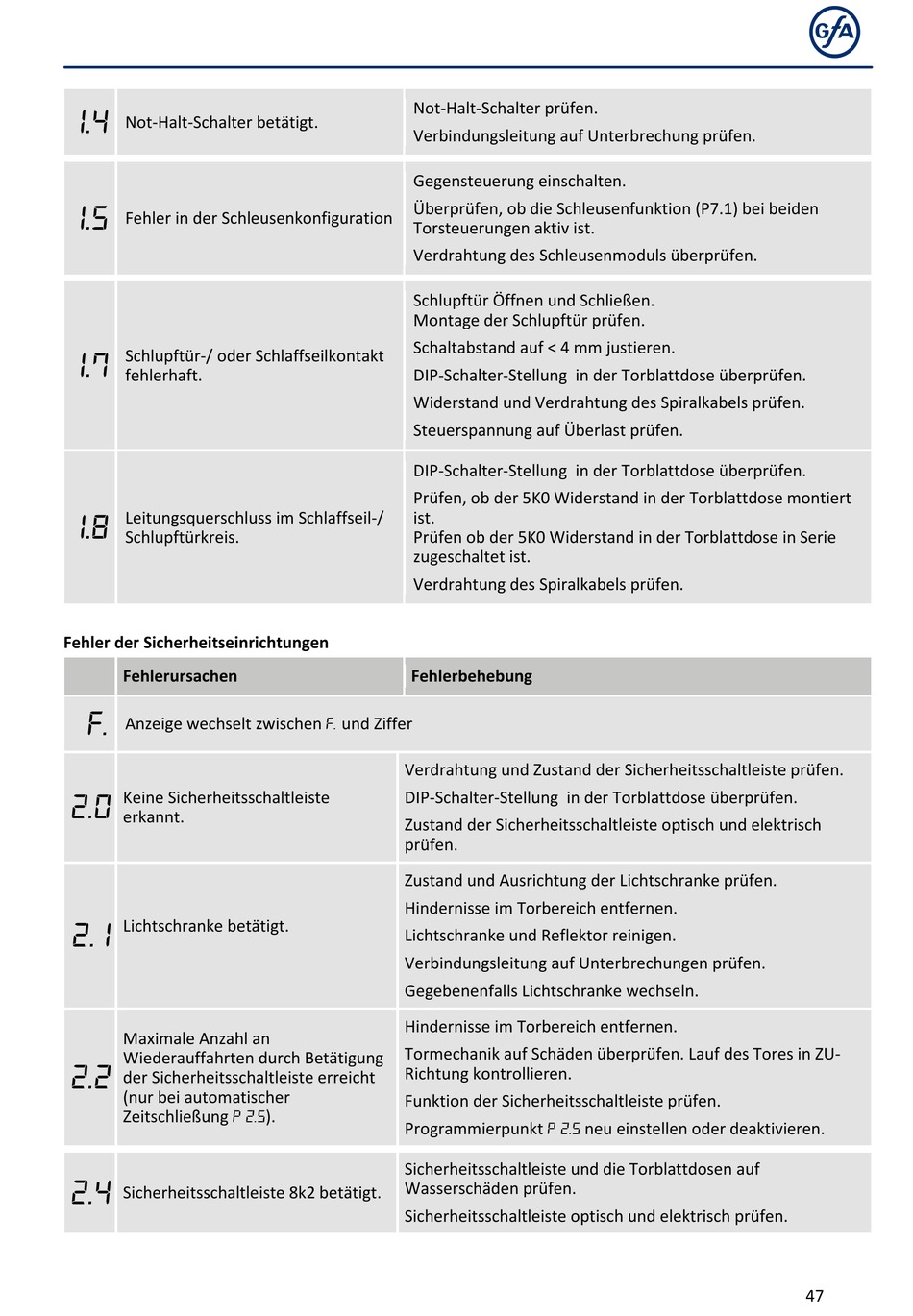

1.4
Not-Halt-Schalter betätigt.
1.5
Fehler in der Schleusenkonfiguration
Schlupftür-/ oder Schlaffseilkontakt
1.7
fehlerhaft.
Leitungsquerschluss im Schlaffseil-/
1.8
Schlupftürkreis.
Fehler der Sicherheitseinrichtungen
Fehlerursachen
F.
Anzeige wechselt zwischen F. und Ziffer
Keine Sicherheitsschaltleiste
2.0
erkannt.
Lichtschranke betätigt.
2. 1
Maximale Anzahl an
Wiederauffahrten durch Betätigung
2.2
der Sicherheitsschaltleiste erreicht
(nur bei automatischer
Zeitschließung P 2.5).
2.4
Sicherheitsschaltleiste 8k2 betätigt.
Not-Halt-Schalter prüfen.
Verbindungsleitung auf Unterbrechung prüfen.
Gegensteuerung einschalten.
Überprüfen, ob die Schleusenfunktion (P7.1) bei beiden
Torsteuerungen aktiv ist.
Verdrahtung des Schleusenmoduls überprüfen.
Schlupftür Öffnen und Schließen.
Montage der Schlupftür prüfen.
Schaltabstand auf < 4 mm justieren.
DIP-Schalter-Stellung in der Torblattdose überprüfen.
Widerstand und Verdrahtung des Spiralkabels prüfen.
Steuerspannung auf Überlast prüfen.
DIP-Schalter-Stellung in der Torblattdose überprüfen.
Prüfen, ob der 5K0 Widerstand in der Torblattdose montiert
ist.
Prüfen ob der 5K0 Widerstand in der Torblattdose in Serie
zugeschaltet ist.
Verdrahtung des Spiralkabels prüfen.
Fehlerbehebung
Verdrahtung und Zustand der Sicherheitsschaltleiste prüfen.
DIP-Schalter-Stellung in der Torblattdose überprüfen.
Zustand der Sicherheitsschaltleiste optisch und elektrisch
prüfen.
Zustand und Ausrichtung der Lichtschranke prüfen.
Hindernisse im Torbereich entfernen.
Lichtschranke und Reflektor reinigen.
Verbindungsleitung auf Unterbrechungen prüfen.
Gegebenenfalls Lichtschranke wechseln.
Hindernisse im Torbereich entfernen.
Tormechanik auf Schäden überprüfen. Lauf des Tores in ZU-
Richtung kontrollieren.
Funktion der Sicherheitsschaltleiste prüfen.
Programmierpunkt P 2.5 neu einstellen oder deaktivieren.
Sicherheitsschaltleiste und die Torblattdosen auf
Wasserschäden prüfen.
Sicherheitsschaltleiste optisch und elektrisch prüfen.
47
