MONTAGE UND BETRIEBSVORBEREITUNG

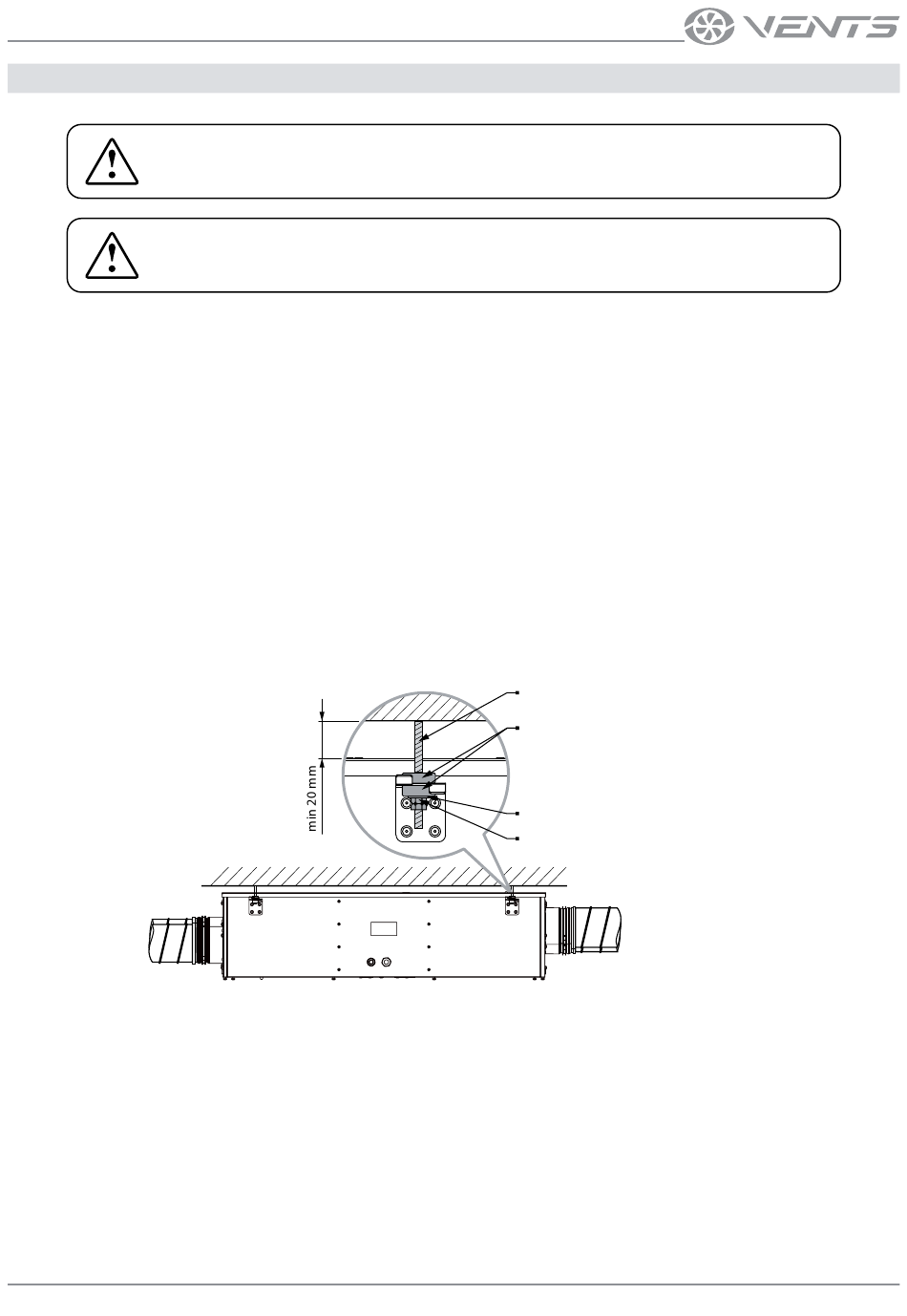

Die Anlage ist für eine Deckenmontage mit Gewindeschrauben, Schraubenmuttern und schwingungsisolierendem Gummi konzipiert.
Die Befestigungselemente für die Montage sind nicht im Lieferumfang enthalten und müssen separat gekauft werden.
Bei der Auswahl der Befestigungselemente ist auf das Material der Montagefläche und das Gewicht der Lüftungsanlage (siehe
technische Daten) zu achten. Die Auswahl der Befestigungselemente ist von einem qualifizierten Fachmann vorzunehmen.
Stellen Sie vor der Montage sicher, dass das Ventilatorgehäuse keine Fremdteile wie Folie oder Papier enthält.
Es muss ausreichender Zugang zum Gerät für Wartungs- und Reparaturarbeitung sichergestellt sein.
Der Abstand zwischen Anlage und Decke muss mindestens 20 mm betragen.
Um eine optimale Leistung zu erreichen und einen Luftwiderstand infolge von Turbulenzen im Luftstrom zu minimieren, verbinden Sie
auf beiden Seiten gerade Luftrohrstücke mit den Stutzen.
Minimale Länge der geraden Luftrohrstücke:
•
1 x Rohrdurchmesser auf der Ansaugseite (Außenluft und Abluft)
•
3 x Rohrdurchmesser auf der Auslassseite (Zuluft und Fortluft)
Wenn die Lüftungsrohre an einem oder mehreren Stutzen der Lüftungsanlage fehlen oder zu kurz sind, schützen Sie die
innenliegenden Teile der Lüftungsanlage mit einem Gitter oder einer anderen Schutzvorrichtung mit einer Maschenweite von max.
12,5 mm vor dem Eindringen von Fremdkörpern.
www.ventilation-system.com
LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES
BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU
GERÄTS AUFMERKSAM DURCH!
BERÜCKSICHTIGEN.
Gewindeschraube
Schwingungsisolierender Gummi
Beilagscheibe
Schraubenmutter
9
