Inhaltszusammenfassung für Vents VUT 180 P5

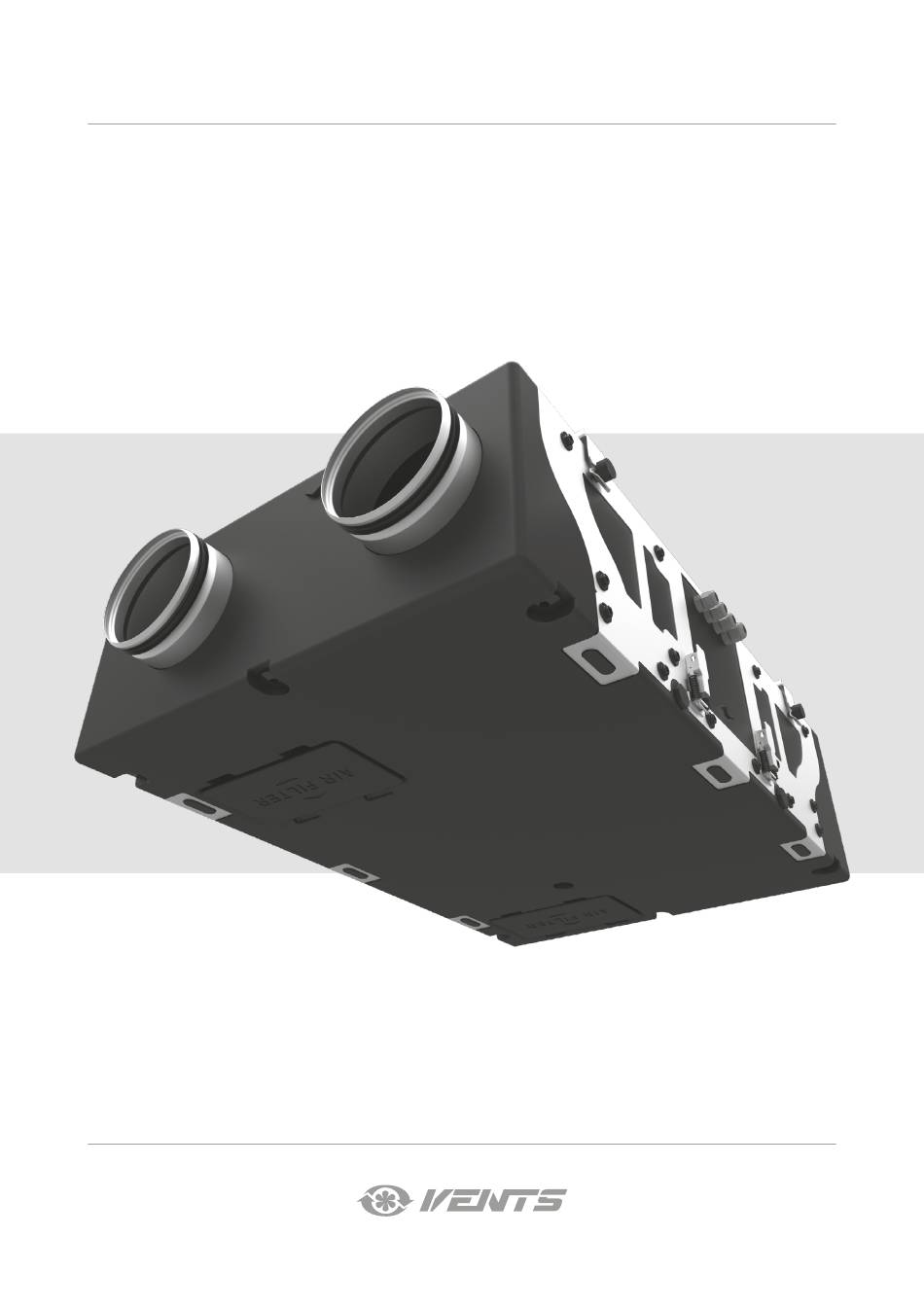

- Seite 1 BETRIEBSANLEITUNG VUT 180 P5 VUE 180 P5 VUT 180 P5 EC VUE 180 P5 EC VUT 180 P5B EC VUE 180 P5B EC Lüftungsanlage...
-
Seite 2: Inhaltsverzeichnis
VUT/VUE 180 P5(B) (EC) A14 INHALT Inhalt ........................................2 Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................6 Montage und Betriebsvorbereitung ..........................8 Netzanschluss ....................................12 Wartungshinweise ..................................14 Transportvorschriften ................................. - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
VUT/VUE 180 P5(B) (EC) A14 VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist die Lüftungsanlage eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 5: Technische Daten
Die Bauweise des Geräts wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. TECHNISCHE DATEN MODELL VUT 180 P5(B) ЕС VUE 180 P5(B) EC* VUT 180 P5 VUE 180 P5* Versorgungsspannung, V/50(60) Hz 1~220 ~ 240 Max. -
Seite 6: Bauart Und Funktionsweise
VUT/VUE 180 P5(B) (EC) A14 BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die kalte, frische Außenluft wird im Zuluftfilter gereinigt, strömt durch den Wärmetauscher und wird vom Zuluftventilator weiter in den Raum geleitet. - Seite 7 BETRIEBSARTEN DER LÜFTUNGSANLAGE Wärmerückgewinnung Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die kalte, frische Außenluft wird im Zuluftfilter gereinigt, strömt durch den Wärmetauscher und wird vom Zuluftventilator weiter in den Raum geleitet.
-
Seite 8: Montage Und Betriebsvorbereitung
VUT/VUE 180 P5(B) (EC) A14 MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! MONTAGE DES FEUCHTIGKEITSSENSORS HV2 Der Feuchtigkeitssensor HV2 ist nicht Lieferumfang enthalten und als Sonderzubehörteil verfügbar. Setzen Sie den Feuchtigkeitssensor durch den Abluftstutzen in die Halterung im Zuluftkanal vor dem Wärmetauscher ein. Schließen Sie den Feuchtigkeitssensor an die entsprechende Buchse auf der Steuereinheit an. - Seite 9 Dübel Befestigungselement Montagehalter Die Befestigungselemente für die Deckenmontage sind im Lieferumfang nicht enthalten und müssen separat gekauft werden. Bei der Auswahl der Befestigungselemente ist auf das Material der Montagefläche und das Gewicht der Lüftungsanlage (siehe technische Daten) zu achten. Die Auswahl der Befestigungselemente ist von einem qualifizierten Fachmann vorzunehmen. Bevor Sie die Montaghalterungen anbringen, drehen Sie die Handschrauben heraus.
- Seite 10 Abb 5. Horizontale Wandmontage KONDENSATABLAUF Bei den Lüftungsanlagen mit Wärmerückgewinnung der Serien VUT 180 P5(B) (EC) ist ein Kondensatablauf erforderlich. Die Öffnung für den Ablaufstutzen befindet sich unterhalb der Anlage. Entfernen Sie den Stopfen aus der Öffnung, öffnen Sie die Wartungsklappe und setzen Sie den mitgelieferten Ablaufstutzen ein.
- Seite 11 Verschlussstopfen Ablaufstutzen Anordnung des Ablaufloches für die Montage nach Abb. 1. Verbinden Sie anschließend den Ablaufstutzen über das Siphon-Kit SG-32 (als Zubehör erhältlich) mit dem Abwassersystem. Beachten Sie beim Verlegen der Ablaufrohre einen Mindestneigungswinkel nach unten von 3˚. Jeder Ablaufstutzen ist an einen separaten Siphon anzuschließen.
-
Seite 12: Netzanschluss
VUT/VUE 180 P5(B) (EC) A14 NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ELEKTRISCHEN MONTAGEARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR DURCH FACHPERSONAL GESTATTET. ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATION DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZU GARANTIEVERLUST. - Seite 13 ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN MIT REGLER A2 Steuerregler +10V 230 V/50 (60) Hz +10V Name Leiter** Steuereinheit 3 x 0,25 mm ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN MIT STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN MIT BEDIENFELD A3/A4 BEDIENFELD A40...
-
Seite 14: Wartungshinweise
VUT/VUE 180 P5(B) (EC) A14 WARTUNGSHINWEISE VOR DER WARTUNG IST DIE LÜFTUNGSANLAGE VON DER STROMVERSORGUNG ZU TRENNEN! BEI DER WARTUNG DES GERÄTS SIND DIE SICHERHEITSVORSCHRIFTEN GENAU ZU BEACHTEN! Die Wartungsarbeiten 3–4-mal pro Jahr durchführen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. - Seite 15 3. Filterpflege (1-mal pro Jahr). Auch bei regelmäßiger Filter- und Wärmetauscherwartung kann sich etwas Staub auf den Ventilatoren ablagern und somit die Ventilatorleistung und den Zuluftvolumenstrom vermindern. Reinigen Sie die Ventilatoren mit einem weichen Tuch, Pinsel oder Druckluft. Reinigung mit Wasser, Schleifmitteln, scharfen Gegenständen oder Chemikalien usw. ist nicht gestattet, um das Laufrad nicht zu beschädigen.
-
Seite 16: Transportvorschriften
VUT/VUE 180 P5(B) (EC) A14 TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 ˚С bis +40 ˚С und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 17: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 18 VUT/VUE 180 P5(B) (EC) A14 www.ventilation-system.com...
-
Seite 19: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage Modell VUT/VUE 180 P5(B)_______A_____ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät VUT/VUE 180 P5(B)_______A_____ ist montiert und an das Stromnetz gemäß... - Seite 20 V170DE-03...
