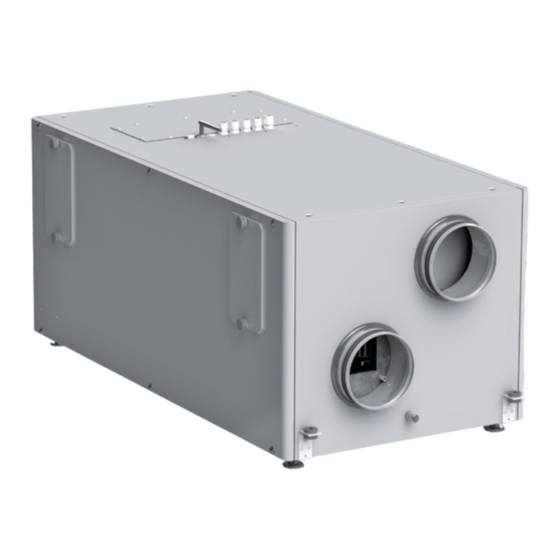

Vents VUT 300 HB EC Betriebsanleitung
Verwandte Anleitungen für Vents VUT 300 HB EC
Inhaltszusammenfassung für Vents VUT 300 HB EC

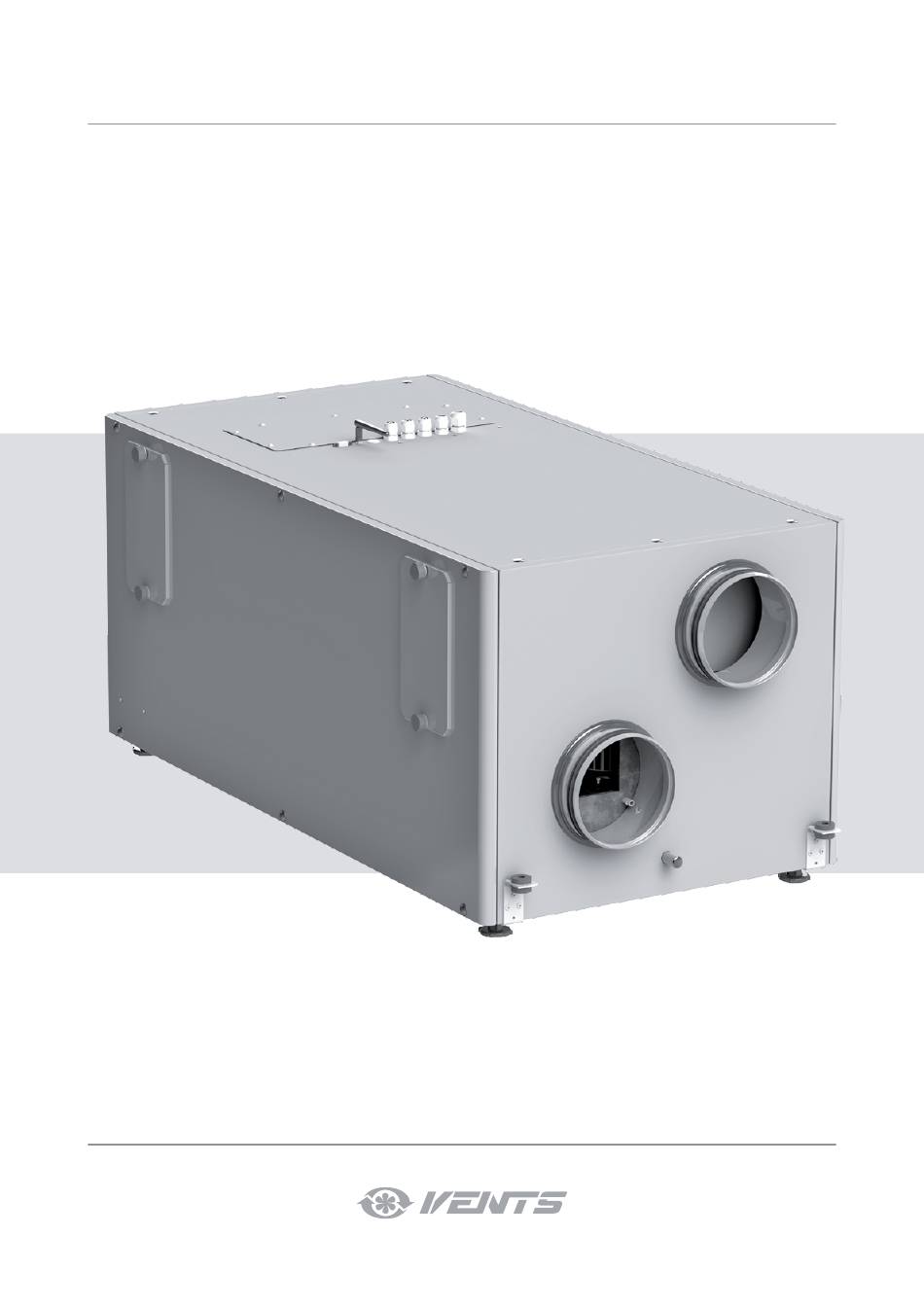

- Seite 1 BETRIEBSANLEITUNG VUT 300 HB(E) EC VUE 300 HB(E) EC VUT 400 HB(E) EC VUE 400 HB(E) EC VUT 700 HB(E) EC VUE 700 HB(E) EC LüftungsanLage...
-
Seite 2: Inhaltsverzeichnis
Vut/Vue HB(e) eC INHALT sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 technische Daten ..................................5 Bauart und funktionsweise ..............................6 Montage und Betriebsvorbereitung ..........................9 netzanschluss ....................................11 steuerung ......................................13 Wartungshinweise ..................................13 störungsbehebung ..................................15 Lagerungs- und transportvorschriften .......................... - Seite 3 EINBAU- UND BETRIEBSVORSCHRIFTEN FÜR DAS GERÄT • Das gerät ist vor allen Montagearbeiten vom • Das gerät ist vorsichtig stromnetz zu trennen. auszupacken. • Bei der Montage des • eine sichere erdung der anlage geräts sind die elektrischen ist zu gewährleisten! sicherheitsvorschriften genau zu beachten! •...
- Seite 4 Vut/Vue HB(e) eC • Bei Dauerbetrieb des geräts • Das Lüftungsrohr bei Betrieb regelmäßig die sicherheit des geräts nie abdecken. der Montageverbindungen überprüfen. • nicht auf das gerät setzen und • Das gerät nur keine gegenstände darauf bestimmungsgemäß ablegen! verwenden! NACH ABLAUF DER LEBENSDAUER IST DAS GERÄT GETRENNT ZU ENTSORGEN.
-
Seite 5: Verwendungszweck
VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden eigenschaften ist die Lüftungsanlage eines der entscheidenden elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und gewerberäumen bestimmt. es dient der Wärmerückgewinnung aus der abluft zur erwärmung der Zuluft. Das gerät eignet sich nicht für die Lüftung von schwimmbädern, saunen, gewächshäusern, sommergärten und anderen feuchten Räumlichkeiten. -
Seite 6: Technische Daten
Vut/Vue HB(e) eC TECHNISCHE DATEN Die Lüftungsanlage ist in geschlossenen Räumen bei temperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 80 % einsetzbar. Die taupunkttemperatur der beförderten Luft muss 2-3 °C unter der temperatur der gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des gehäuses bilden kann. -
Seite 7: Bauart Und Funktionsweise
Ø d Außen- und Anschlussabmessungen, mm Modell VUT/VUE 300 HB(E) EC 16 157 1180 1083 1126 586 566 480 540 479 506 168 193 118 190 189 189 VUT/VUE 400 HB(E) EC 16 197 1191 1094 1137 702 682 596 566 504 531 162 201 141 248 217 217 VUT/VUE 700 HB(E) EC 16 247 1379 1282 1325 886 866 700 663 601 629 201 234 166 274 296 296 WARNUNG! - Seite 8 Vut/Vue HB(e) eC VUT ... HB EC VUE ... HB EC VUT ... HBE EC VUE ... HBE EC Lüftungsanlage: steuereinheit: · · · · · · Zuluftventilator · · · · · · abluftventilator · · · · · ·...
- Seite 9 LUFTSTROMRICHTUNG AUßENLUFT ABLUFT FORTLUFT ZULUFT WECHSEL DER WARTUNGSSEITE entfernen sie die stopfen auf der Wartungsseite der anlage und auf der gegenseite der anlage. Lösen sie die schrauben, mit denen die Wartungsblenden befestigt sind, und entfernen sie sie. entfernen sie den Wärmetauscher mit einer Kondensatwanne. setzen sie die Wartungsblende, das keine Wartungsseite auf der gegenseite der anlage ist, ein.
-
Seite 10: Montage Und Betriebsvorbereitung
Vut/Vue HB(e) eC MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU BERÜCKSICHTIGEN. MONTAGE UND ANSCHLUSS DES FEUCHTIGKEITSSENSORS WARNUNG! Der feuchtigkeitssensor im abluftkanal muss vor der Montage der anlage installiert und angeschlossen werden. •... - Seite 11 KONDENSATABLAUF alle anlagen Vut und Vue sind mit einer auffangwanne ausgestattet. Die auffangwanne in die anlage mit energierückgewinnung (Vue) wird nicht verwendet, da durch die übertragung von feuchtigkeit von einem Luftstrom zum anderen durch die enthalpiemembran kein Kondensat gebildet wird. Das Kondenswasser, welches sich in den Lüftungsanlagen mit Wärmerückgewinnung (Vut) aufgrund der temperaturdifferenz von Zu- und abluft bildet, sammelt sich in der auffangwanne und wird über die ablaufstutzen abgeleitet.
-
Seite 12: Netzanschluss
Vut/Vue HB(e) eC NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. -
Seite 13: Anschlussschema
Anschlussschema (Anlage mit einer Steuereinheit A14) +24V +24V PK1* SM1* SM2* ~230 VAC Maximale Bezeichnung Name Kabeltyp Anmerkung Kabellänge SM1* elektroantrieb der Zuluftklappe 2 x 0,75 mm 20 m SM2* elektroantrieb der abluftklappe 2 x 0,75 mm 20 m Jumper während des anschlusses PK1* Kontakt der Brandmeldezentrale 2 x 0,75 mm... -
Seite 14: Steuerung
Vut/Vue HB(e) eC STEUERUNG Die anlage wird gesteuert: Bei anlagen mit einer steuereinheit a14: über ein Wandbedienfeld mit Kabel (im Lieferumfang enthalten) Bei anlagen mit einer steuereinheit a21: über einer app und/oder einem verkabelten und drahtlosen Wandbedienfeld (separat erhältlich) WARNUNG! funktionen des Bedienfelds, der app und Link zum Herunterladen der app sind in den entsprechenden Betriebsanleitungen angegeben. - Seite 15 2. Pflege des Wärmetauschers (einmal pro Jahr) auch bei regelmäßiger Reinigung der filter kann sich etwas staub im Wärmetauscher ablagern. Daher muss der Wärmetauscher für ine anhaltend hohe effizienz ebenso regelmäßig gereinigt werden. nehmen sie diesen aus der Lüftungsanlage und reinigen sie ihn mit Druckluft oder mit einem staubsauger.
-
Seite 16: Störungsbehebung
Vut/Vue HB(e) eC STÖRUNGSBEHEBUNG STÖRUNG MÖGLICHE GRÜNDE ABHILFE überprüfen sie, ob die stromversorgung Keine stromversorgung richtig angeschlossen ist. Beseitigen sie ansonsten den anschlussfehler. Der/die Ventilator/en startet/en beim Die Lüftungsanlage ausschalten. Beseitigen sie anschalten der anlage nicht Blockierter Motor, verschmutzte die ursache für die Blockierung des Ventilators. flügelradschaufeln Reinigen sie die Laufradschaufeln. - Seite 17 www.ventilation-system.com...
-
Seite 18: Herstellergarantie
Vut/Vue HB(e) eC HERSTELLERGARANTIE Das Produkt entspricht den europäischen normen und standards, den Richtlinien über niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen anforderungen aus Richtlinie 2014/30/eu über elektromagnetische Verträglichkeit, niederspannungsrichtlinie 2014/35/eu und Richtlinie 93/68/eWg über Ce-Kennzeichnung übereinstimmt. -
Seite 19: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage Modell Vut/Vue ________ HB(e) eC a___ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers stempel des Händlers MONTAGEPROTOKOLL Das gerät Vut/Vue ________ HB(e) eC a___ ist montiert und an das stromnetz gemäß... - Seite 20 V109-1De-01...
