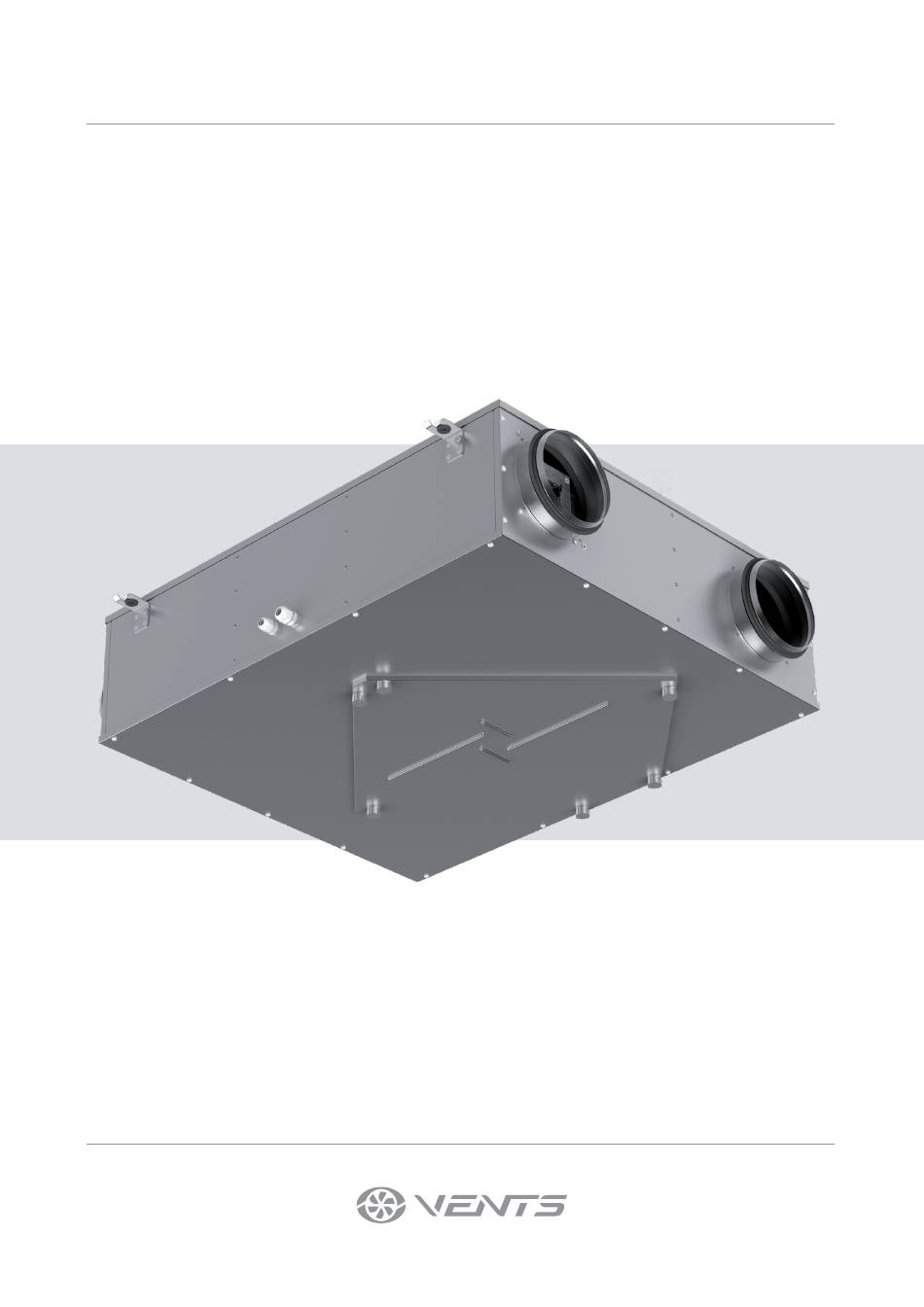

- Seite 1 BETRIEBSANLEITUNG VUE 150 P3 VUE 250 P3 VUE 350 P3 Lüftungsanlage mit Energierückgewinnung...
-
Seite 2: Inhaltsverzeichnis
VUE P3 INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................9 Netzanschluss ....................................10 Wartungshinweise ..................................11 Störungsbehebung ..................................12 Transportvorschriften ................................. 12 Herstellergarantie .................................. - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
VUE P3 VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist die Lüftungsanlage eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. Sie dient der Wärmerückgewinnung aus der Abluft zur Erwärmung der Zuluft. DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. -
Seite 5: Technische Daten
Betriebsanleitung abweichen können. DIE ABLUFTTEMPERATUR DARF +40 °C NICHT ÜBERSCHREITEN UND RELATIVE LUFTFEUCHTIGKEIT DARF 70 % ÜBER DEN GESAMTEN TEMPERATURBEREICH NICHT ÜBERSCHREITEN. Parameter VUE 150 P3 VUE 250 P3 VUE 350 P3 Versorgungsspannung, V/50 Hz 1~ 230 Max. Leistungsaufnahme der Anlage, W Max. - Seite 6 VUE P3 ABMESSUNGEN, MM Modell Ø D VUE 150 P3 VUE 250 P3 VUE 350 P3 149 1117 1024 www.ventilation-system.com...
-
Seite 7: Bauart Und Funktionsweise
BAUART UND FUNKTIONSWEISE Linksseitige Ausführung Stromkabel mit einem Netzstecker Steuerung Luftdichte Kabeldurchführungen Steuereinheit Zuluftventilator Thermostat für den Frostschutz des Wärmetauschers Abluftventilator Kreuzstromwärmetauscher Abluft lter Zuluft lter Zugangstür für Filter- und Wärmetauscherwartung Die Wartungsseite der Anlage ist mit einer abnehmbaren Zugangstür für Reinigung und Austausch von Filter und Wärmetauscher ausgestattet. - Seite 8 VUE P3 Ein integriertes Frostschutzsystem dient dem Vereisungsschutz des Wärmetauschers in der kalten Jahreszeit. Die Vereisungsgefahr wird über einen Frostschutz-Temperatursensor im Fortluftrohr gemeldet. Der Frostschutzbetrieb wird bei einer Fortlufttemperatur von +3 °C aktiviert. Nach Erhöhung der Fortlufttemperatur kehrt die Lüftungsanlage in die vorherige Betriebsart zurück. Während des Frostschutzbetriebs läuft nur der Abluftventilator, der Zuluftventilator ist ausgeschaltet.
-
Seite 9: Montage Und Betriebsvorbereitung
MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU BERÜCKSICHTIGEN. Die Anlage ist für eine Deckenmontage mit Gewindeschrauben, Schraubenmuttern und schwingungsisolierendem Gummi konzipiert. Die Befestigungselemente für die Montage sind nicht im Lieferumfang enthalten und müssen separat gekauft werden. Bei der Auswahl der Befestigungselemente ist auf das Material der Montagefläche und das Gewicht der Lüftungsanlage (siehe technische Daten) zu achten. -
Seite 10: Netzanschluss
VUE P3 NETZANSCHLUSS VOR ALLEN ARBEITEN MIT DEM GERAT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLUSSE DURFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFUHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERATS SIND AUF DEM HERSTELLER-ETIKETT ANGEFUHRT. • Das Gerät ist für den Anschluss an ein Einphasen-Wechselstromnetz mit einer Spannung von 230 V/50 Hz in Übereinstimmung mit dem Anschlussschema vorgesehen. -
Seite 11: Wartungshinweise
WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die Wartungsarbeiten 3–4-mal pro Jahr durchführen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. 1. Filterpflege (3–4-mal pro Jahr) Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Zuluftvolumenstrom. -
Seite 12: Störungsbehebung
VUE P3 STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Der Ventilator/die Ventilatoren Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den startet/starten nicht. Anschlussfehler. Verschmutzte Filter, Ventilatoren und Reinigen oder ersetzen Sie die Filter, reinigen Sie die Wärmetauscher Ventilatoren und den Wärmetauscher. -
Seite 13: Herstellergarantie
HERSTELLERGARANTIE • Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 14: Abnahmeprotokoll
VUE P3 ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage mit Energierückgewinnung Modell VUE ______P3______ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät VUE ______P3______ ist montiert und an das Stromnetz gemäß... - Seite 15 www.ventilation-system.com...
- Seite 16 V147DE-03...
