- Seite 1 BETRIEBSANLEITUNG VCU(z)/VCUN RADIAL-SPIRALGEHÄUSEVENTILATOR...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts VCU(z)/VCUN und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 Person geprüft werden, um sicherzustellen, dass kein Rückfluss von Verbrennungsgasen auftritt. Opfyld brugervejledningen samt bestemmelserne i alle gældende lokale og nationale konstruktion, elektriske og tekniske normer og standarder. Afbryd enheden fra strømforsyningen inden tilslutning, service, vedligeholdelse og reparation. Alt det arbejde, der er beskrevet i denne manual, skal udføres af erfarne fagfolk, som er uddannet og har praksis i installation, montering, elektrisk tilslutning og vedligeholdelse af ventilationsaggregater.
-
Seite 4: Verwendungszweck
Das Fördermedium darf keine explosiven und brennbaren Stoffe, chemische Dämpfe, klebrige Stoffe, Faserstoffe, Staub-, Ruß-, Ölpartikel und andere schädliche Substanzen wie Gifte, Krankheitserreger enthalten. LIEFERUMFANG Bezeichnung Anzahl Ventilator 1 Stk. Betriebsanleitung 1 Stk. Montagehalter (für VCU-Modelle) 1 Stk. Verpackungsbox 1 Stk. www.ventilation-system.com... -
Seite 5: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL Vents VCUN 120x74 - 0,25 - 2E L 0 Versorgungsspannung _: 230 V/50 Hz für einphasig 400 V/50 Hz: für dreiphasig Optionen _: Ausführung für gemäßigtes Klima T: Ausführung für tropisches Klima M: Ausführung für maritimes Klima SW: Motor beständig gegen Meeresluft Drehwinkel des Gehäuses... -
Seite 6: Technische Daten
Betriebsanleitung abweichen können. Der Ventilator gehört zu den elektrischen Anlagen der Klasse I. Schutzart gegen Eindringen von Fremdkörpern und Wassereintritt: • IPX4 für VCU-Modelle, • IP54 für VCUN-Modelle. BETRIEB UND PROBELAUF DES UNANGESCHLOSSENEN VENTILATORS IST STRENG VERBOTEN, FALLS DER LUFTDURCHSATZ UND DIE STROMAUFNAHME DIE MAXIMALWERTE FÜR EINE JEWEILIGE STANDARDGRÖSSE DES VENTILATORS... - Seite 7 AUßENABMESSUNGEN UND GEHÄUSEPOSITIONEN DES VENTILATORS VCUN VARIANTEN DER GEHÄUSEPOSITIONEN DES VENTILATORS VCUN (Blick auf die Zuluftseite) Linke Rechte Laufraddrehrichtung Laufraddrehrichtung Abmessungen, mm Gewicht, Modell Ø D Ø d Ø d1 VCUN 140x74-0,25-4 10 242 323 125 92 144 309 125 95 124 220 234 18 253 80 VCUN 140x74-0,37-2 10 242 323 125 92 144 309 125 95 124 220 234 18 253 80 VCUN 160x74-0,55-4...
- Seite 8 86,0 VCUN 500x229-11,0-4 500 11 15 860 1115 390 341 534 761 401 353 408 500 645 42 580 178 107,0 AUßENABMESSUNGEN UND GEHÄUSEPOSITIONEN DES VENTILATORS VCU(z) VARIANTEN DER GEHÄUSEPOSITIONEN DES VENTILATORS VCU(z) (Blick auf die Zuluftseite) Abmessungen, mm Gewicht, Modell Ø...
-
Seite 9: Bauart Und Funktionsweise

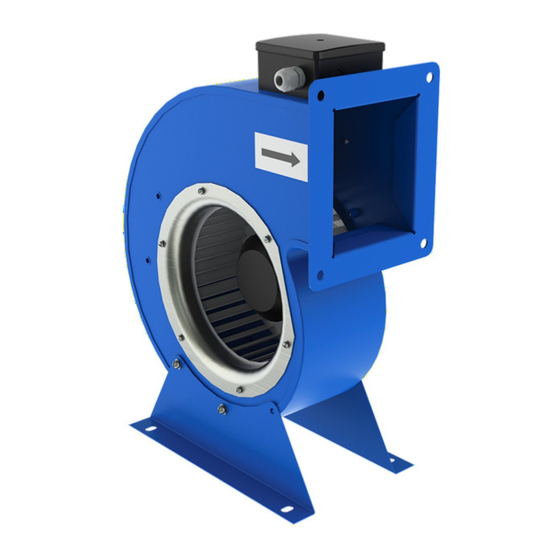

Motor Anschlusskasten Montagehalter Montagehalter Laufrad Laufrad VCU(z) VCUN VCUN Der Ventilator ist von einem Metallgehäuse umschlossen. Der Elektromotor und der Lufteinlassring sind mit dem Gehäuse über den Flansch verbunden. Das Laufrad ist an der Treibwelle fixiert. Ein Montagehalter zur Befestigung des Ventilators ist unten am Motor angeschlossen. Die Ventilatoren VCUN sind verfügbar in der rechts- und linksseitigen Ausführungen. -
Seite 10: Montage Und Betriebsvorbereitung
Sie die Schwingungsdämpfer VVCr oder VVCp (Sonderzubehör), (Abb. 3). • Sichere Erdung des Ventilators ist zu gewährleisten (Abb. 4). • Schließen Sie die Lüftungsrohre an den Ventilator an. An der Ansaugseite bringen Sie den Flansch FVC-VCU, FVC-VCUN (Sonderzubehör) (Abb.5) oder das Schutzgitter RVC-VCU, RVC-VCUN (Abb. 6) an. - Seite 11 Sie die Schwingungsdämpfer VVCr oder VVCp (Sonderzubehör), (Abb. 3). • Sichere Erdung des Ventilators ist zu gewährleisten (Abb. 4). • Schließen Sie die Lüftungsrohre an den Ventilator an. An der Ansaugseite bringen Sie den Flansch FVC-VCU, FVC-VCUN (Sonderzubehör) (Abb.5) oder das Schutzgitter RVC-VCU, RVC-VCUN (Abb. 6) an.
-
Seite 12: Netzanschluss
UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. Der Ventilator VCU(z) ist für den Anschluss an ein Einphasen-Wechselstromnetz mit einer Spannung von 230 V/ 50 Hz und der Ventilator VCUN ist für den Anschluss an ein Dreiphasen-Wechselstromnetz mit einer Spannung von 400 V/ 50 Hz bestimmt. - Seite 13 ANSCHLUSSSCHRITTE FÜR DEN VENTILATOR VCU(z) • Stellen Sie es fest, dass das Stromkabel von der Stromversorgung getrennt ist (Abb.1). • Nehmen Sie den Deckel des Anschlusskastens am Motorgehäuse ab (Abb.2). • Ziehen Sie die Stromleitungen durch die Kabelverschraubung am Anschlusskasten durch. Isolieren Sie die Kabelende für 7-8 mm ab (Abb.3).
- Seite 14 VCU(z)/VCUN ANSCHLUSSSCHRITTE FÜR DEN VENTILATOR VCU(z) • Stellen Sie es fest, dass das Netzkabel von der Stromversorgung getrennt ist (Abb. 1). • Nehmen Sie den Deckel aus dem Anschlusskasten ab (Abb. 2). • Ziehen Sie die Stromleitungen durch die Kabelverschraubung am Anschlusskasten durch. Isolieren Sie die Kabelende für 7-8 mm ab (Abb.3).
- Seite 15 ANSCHLUSSSCHEMAS VCU(z) mit VCU(z) Thermokontakt QF: Leitungsschutzschalter (nicht im Lieferumfang enthalten) X1: Klemmleiste VCU(z) mit magnetischem VCUN Starter und Thermokontakt “ ” “ ” QF: Leitungsschutzschalter KM1: magnetischer Starter S1, S2: Regelknöpfe (QF, KM1, S1, S2 sind nicht im Lieferumfang enthalten)
-
Seite 16: Wartungshinweise
• für VCUN-Modelle: lösen Sie die Schrauben und nehmen Sie den Ring ab. • für VCU(z)-Modelle: lösen Sie die Schrauben und ziehen Sie das Laufrad mit dem Motor heraus. • Reinigen Sie die Laudradschaufeln mit einem weichen Tuch oder mit Druckluft. - Seite 17 PFLEGEANWEISUNG Führen Sie die Wartung des Ventilators regelmäßig durch, um einen zuverlässigen und effizienten Betrieb zu gewährleisten. Allgemeine Wartung umfasst: • Tägliche Wartung • Wartung nach 1000 Betriebsstunden • Instandhaltungsarbeiten nach 10 000 Betriebsstunden • Generalsanierung nach 20 000 Betriebsstunden Alle Wartungsarbeiten sind nach dem Zeitplan durchzuführen, unabhängig vom Betriebszustand des Ventilators.
-
Seite 18: Störungsbehebung
VCU(z)/VCUN STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig angeschlossen ist. Keine Stromversorgung Beseitigen Sie ansonsten den Anschlussfehler. Der Ventilator startet beim Einschalten nicht. Schalten Sie das Gerät aus. Beseitigen Sie die Blockierung des Motors. Reinigen Sie die Blockierter Motor Laufradschaufeln. -
Seite 19: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. -
Seite 20: Abnahmeprotokoll
VCU(z)/VCUN ABNAHMEPROTOKOLL Typ des Geräts Radial-Spiralgehäuseventilator Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß den Anforderungen dieser Betriebsanleitung montiert und an das Stromnetz angeschlossen. - Seite 21 VCU(z)/VCUN www.ventilation-system.com...
- Seite 22 www.ventilation-system.com...
- Seite 23 VCU(z)/VCUN www.ventilation-system.com...
- Seite 24 V16DE-11...
