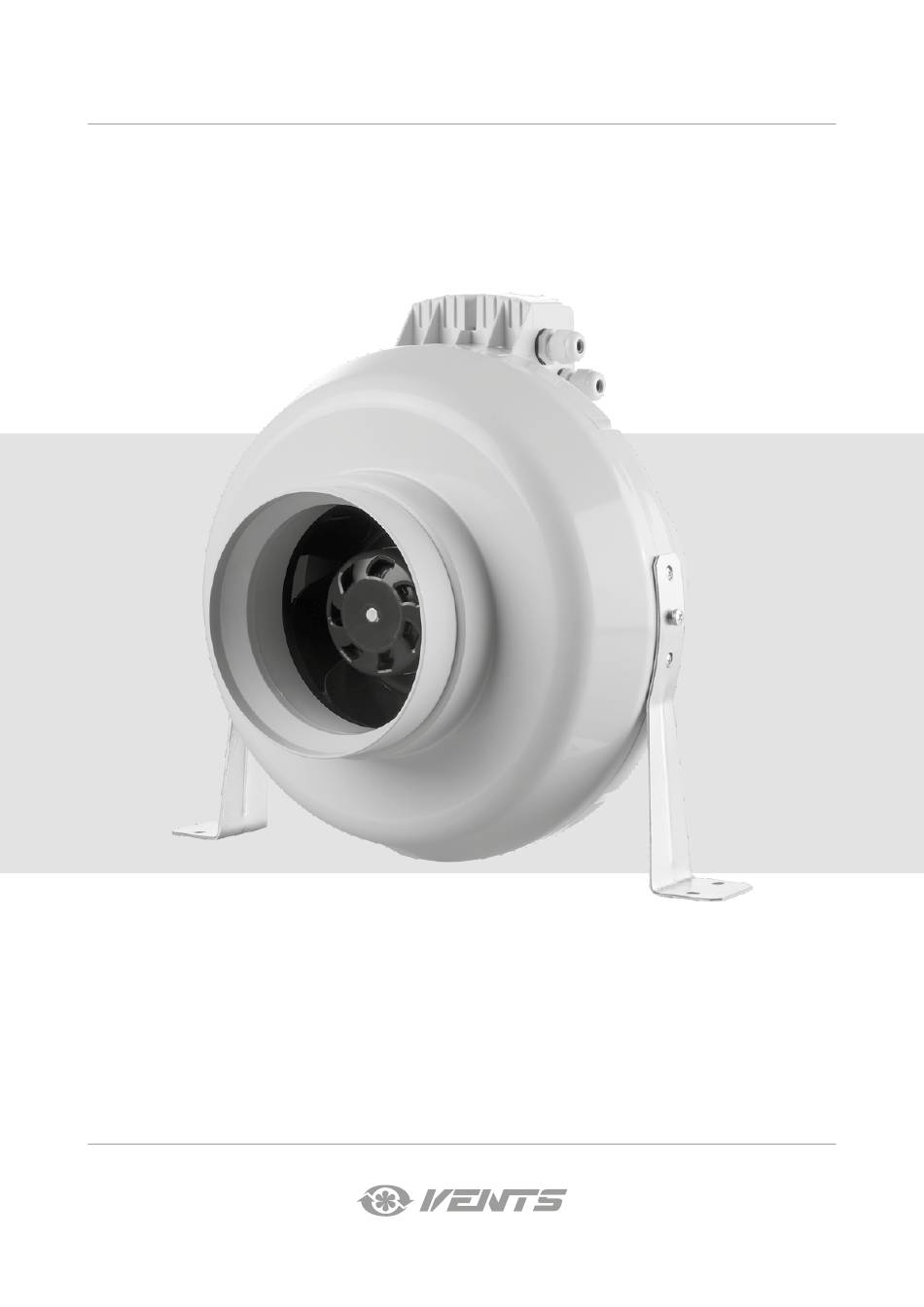

- Seite 1 BETRIEBSANLEITUNG VK EC Radialventilator...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts VK EC und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. • Die Warnungen in der Betriebsanleitung sind ernst zu nehmen, da diese wesentliche Sicherheitshinweise enthalten. - Seite 4 VK EC • Vor allen Wartungsarbeiten ist • Das Gerät darf nicht von das Gerät vom Stromnetz zu Kindern betrieben werden. trennen. • Bei Geräuschen oder Rauchentwicklung das • Feuer- und Gerät sofort von der explosionsgefährliche Stoffe Stromversorgung trennen sind vom Gerät fernzuhalten! und den Kundendienst kontaktieren.
-
Seite 5: Verwendungszweck

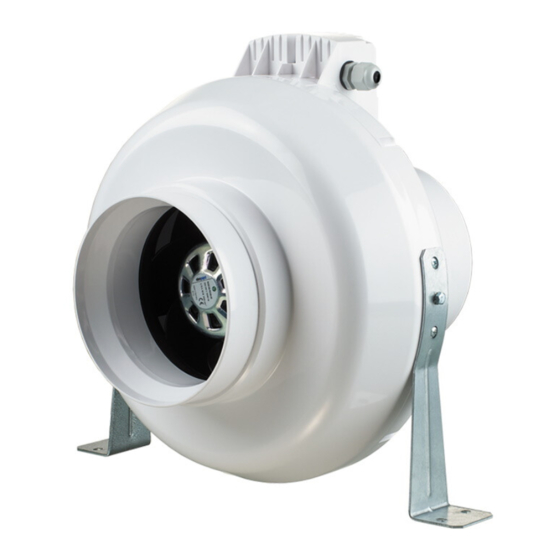

VERWENDUNGSZWECK Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Radialventilator zur Entlüftung von Wohnräumen. Der Ventilator ist kompatibel mit Rohrsystemen eines Durchmessers von 100, 125, 150, 200, 250 und 315 mm. Ein Modell mit einem Rohrdurchmesser von 150 mm kann in einem Rohr mit einem Durchmesser von 150 oder 160 mm montiert werden. -
Seite 6: Technische Daten
VK EC TECHNISCHE DATEN Der Ventilator ist für den Einsatz bei Umgebungstemperaturen von +1 °C bis +45 °C und einer relativen Luftfeuchtigkeit bis maximal 80 % ausgelegt. Schutzart gegen Eindringen von Fremdkörpern und Wassereintritt: IPХ4. Das Gerät gehört zu den elektrischen Lüftungsanlagen der Klasse II. - Seite 7 ELEKTRONISCHE FUNKTIONSWEISE VK U/U1/U2 Der Ventilator verfügt über eine elektronische Steuereinheit TSC (Drehzahlregler mit elektronischem Thermostat) zur automatischen Regelung der Lüftungsstufe (Luftdurchsatz) in Abhängigkeit von der Lufttemperatur. Der Deckel des Anschlusskastens hat zwei Regelknöpfe: Temperaturregler • Voreinstellung der Lüftungsstufe • Einstellung des Sollwerts des elektrischen Thermostats Luftdurchsatzregler Der Ventilator ist mit zwei Anzeigen ausgestattet:...
-
Seite 8: Montage Und Betriebsvorbereitung
VK EC MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! Der Ventilator eignet sich für die senkrechte und waagerechte Montage auf dem Fußboden, an der Wand oder Decke. Die Luftstromrichtung im System muss mit der Pfeilrichtung am Ventilatorgehäuse übereinstimmen. -
Seite 9: Netzanschluss
NETZANSCHLUSS VOR ALLEN ARBEITEN MIT DEM GERAT IST DAS STROMNETZ ABZUSCHALTEN. ELEKTRISCHE ANSCHLUSSE DURFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFUHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERATS SIND AUF DEM HERSTELLER-ETIKETT ANGEFUHRT. JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. •... -
Seite 10: Wartungshinweise
VK EC WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die technische Wartung umfasst regelmäßige Reinigung der Oberflächen des Ventilators (alle 6 Monate) von Staub und Schmutz. Zum Reinigen die Schrauben lösen und die Abdeckung des Ventilators entfernen. -
Seite 11: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. -
Seite 12: Abnahmeprotokoll
VK EC ABNAHMEPROTOKOLL Typ des Geräts Radialventilator Modell VK______EC____ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät VK______EC____ ist montiert und an das Stromnetz gemäß... - Seite 13 www.ventilation-system.com...
- Seite 14 VK EC www.ventilation-system.com...
- Seite 15 www.ventilation-system.com...
- Seite 16 V02-1DE-02...
