BAUART UND FUNKTIONSWEISE
Stromkabel mit einem Netzstecker
Thermostat für den Frostschutz des Wärmetauschers
Zugangstür für Filter- und Wärmetauscherwartung
Die Wartungsseite der Anlage ist mit einer abnehmbaren Zugangstür für Reinigung und Austausch von Filter und Wärmetauscher
ausgestattet.
Platten-, Enthalpie- Kreuzstromwärmetauscher aus polymerisierter Zellulose.
Die Steuereinheit befindet sich im Gehäuse der Anlage.
Das Strom- und Erdungskabel sind über die luftdichte Kabeldurchführung an der Seite der Anlage mit der Steuereinheit verbunden.
Die Anlage ist mit einer Steuereinheit mit einem Stromkabel mit einem Schutzkontakt-Stecker ausgestattet.
Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den
Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt.
Die kalte, frische Außenluft wird im Zuluftfilter gereinigt, strömt durch den Wärmetauscher und wird vom Zuluftventilator weiter in den
Raum geleitet. Im Wärmetauscher wird die Wärme aus der warmen Abluft auf die kalte Außenluft übertragen.
Hierbei sind die beiden Luftströme vollständig voneinander getrennt.
Die Wärmerückgewinnung minimiert Wärmeverluste in der kalten Jahreszeit und spart somit Heizkosten.
Der Enthalpie-Wärmetauscher ermöglicht nicht nur Wärme- sondern auch Feuchterückgewinnung.
In der Sommerzeit wird die warme Zuluft im Wärmetauscher abgekühlt und entfeuchtet. In der Winterzeit wird diese erwärmt und
befeuchtet.
Der Wasserdampf kondensiert aus der verbrauchten, feuchten Luft auf den Wärmetauscherplatten und wird dort aufgenommen.
Die abgegebene Wärme- und Feuchte werden auf die Zuluft übertragen. Eine Übertragung von Schmutz, Gerüchen und Mikroorganismen
ist hierbei ausgeschlossen.

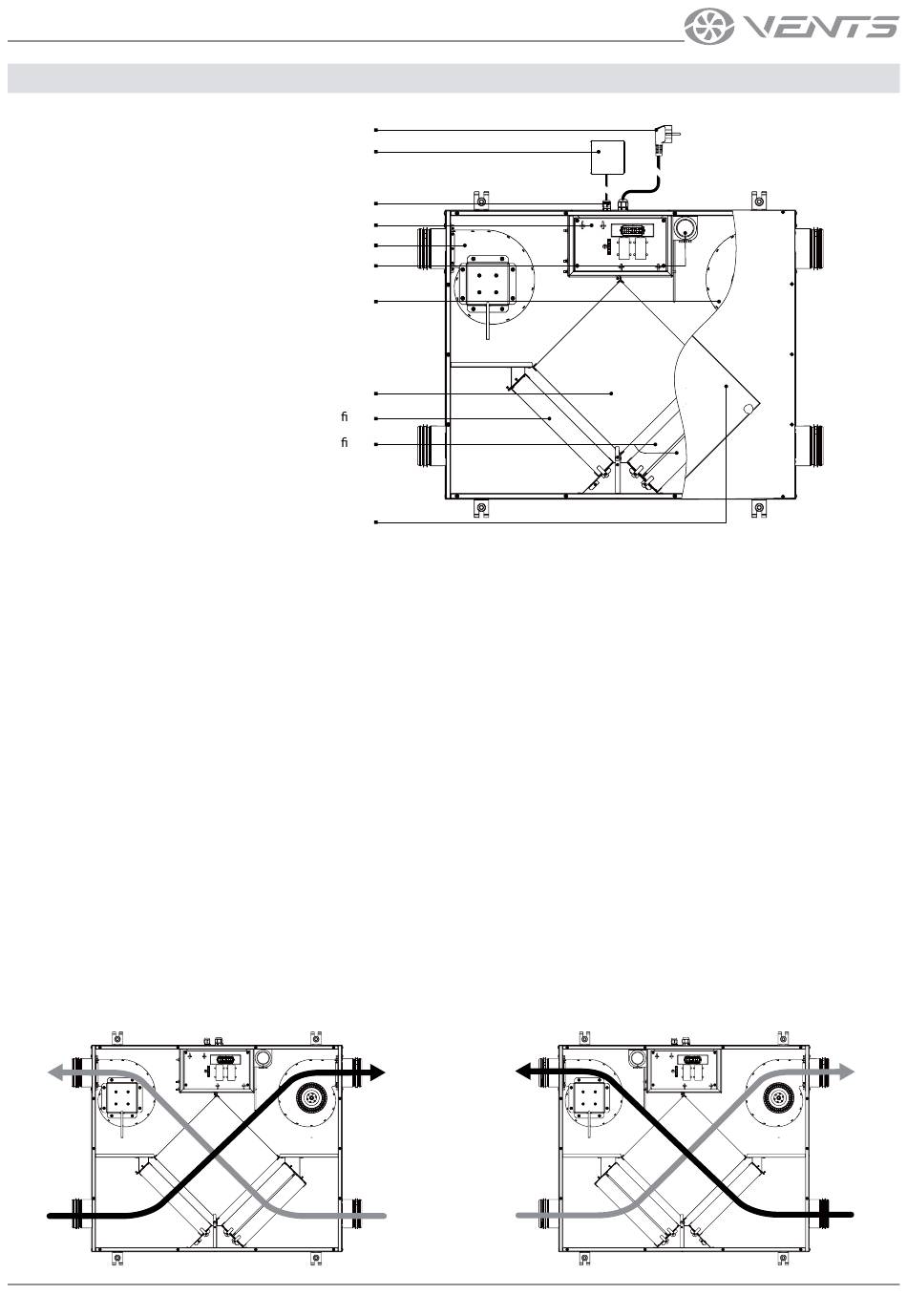

Die folgende Abbildung zeigt die Anordnung der Stutzen der links- bzw. rechtseitigen Ausführungen.
Die Wahl der geeigneten Ausführung erleichtert die Montage, reduziert die Länge der Lüftungsrohre und die Anzahl der
Verbindungswinkel.
Linksseitige Ausführung
ZULUFT
ABLUFT
www.ventilation-system.com
Steuerung
Luftdichte Kabeldurchführungen
Steuereinheit
Zuluftventilator
Abluftventilator
Kreuzstromwärmetauscher
Abluft lter
Zuluft lter
RECHTS- UND LINKSSEITIGE AUSFÜHRUNG DER ANLAGEN
Linksseitige Ausführung
Wartungsseite
FORTLUFT
FORTLUFT
AUßENLUFT
AUßENLUFT
R
Rechtsseitige Ausführung
ZULUFT
ABLUFT
