Seite 3
• Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel nicht verbiegen. • Das Gerät ist vorsichtig auszupacken. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der • Beim Anschluss an das Stromnetz angegebenen Temperaturbereiche keine beschädigten Komponenten und betreiben.

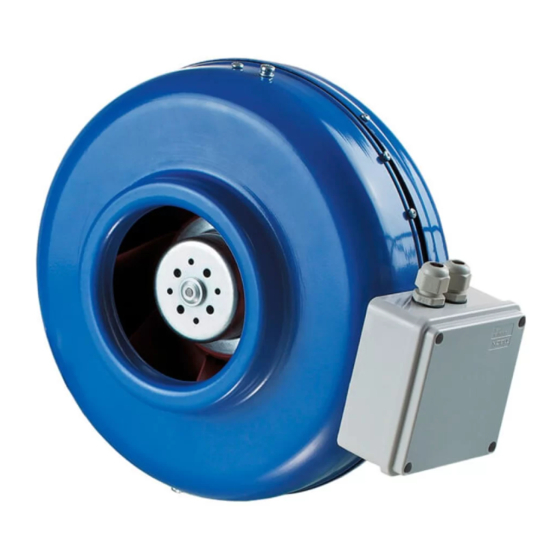

VKM EC VERWENDUNGSZWECK Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Radial-Rohrventilator für die Lüftung von kleinen bis mittelgroßen Wohnräumen. Das Gerät ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN.
TECNISCHE DATEN Der Ventilator ist draußen überdacht oder in geschlossenen Räumen oder bei Temperaturen von -25°C bis +40°C und bei einer relativen Luftfeuchtigkeit von höchstens 80% einsetzbar. Das Gerät gehört zu den elektrischen Anlagen der Klasse I. Schutzart gegen Eindringen von Fremdkörpern und Schutz gegen Wasser IPX4. Die Bauweise des Geräts wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können.
VKM EC MONTAGE UND BETRIEBSVORBEREITUNG VOR DER MONTAGE LESEN SIE DIE BETRIEBSANLEITUNG AUFMERKSAM DURCH! Die Ventilator ist konstruiert für die horizontale oder vertikale Montage mit Hilfe der Montagehalter. Die Luftstromrichtung im System muss mit der Pfeilrichtung am Ventilatorgehäuse übereinstimmen. Bei der vertikalen Montage ist der Eigangsstutzen mit einer Lüftungshaube zu schützen.
Seite 7
MONTAGESCHRITTE Den Ventilator von der Stromversorgung abschalten Die Montagehalter installieren Den Ventilator gegen den Montageort lehnen und die Die Befestigungslöcher bohren und die Dübel einsetzen Befestigungslöcher markieren Den Ventilator befestigen Die Lüftungsrohre anschließen www.ventilation-system.com...
Anschlussschema und Klemmenmarkierng. Die Klemmenmarkierung ist auf dem Aufkleber im Inneren des Anschlusskastens gezeigt. EXTERNE ANSCHLÜSSE Der empfohlener Drehzahlregler ist Vents R-1/010. +10V +10V 0-10V Zu einer stufenlosen Drehzahlregelung ist der Drehzahlregler R-1/010 empfohlen. Der Drehzahlregler ist nicht im Lieferumfang enthalten und ist als ein Sonderzubehörteil erhältlich.
Seite 9
ZUGANG ZUR KLEMMKASTEN Den Ventilator von der Stromversorgung trennen Die vier Befestigungsschrauben am Deckel des Klemmkastens entfernen Die Kabel über den Kabeleingang durchführen und den Den Deckel auf den Klemmkasten anbringen. elektrischen Anschluss herstellen www.ventilation-system.com...
VKM EC WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN WARTUNGSARBEITEN VOM STROMNETZ ZU TRENNEN. Die technische Wartung umfasst regelmäßige Reinigung der Geräteoberflächen von Staub. Zur Entfernung des Staubs eine weiche Bürste oder Druckluft verwenden. Die Laufradschaufeln sorgfältig alle 6 Montage reinigen. Einsetzen des Filters wird das Zeitintervall zwischen den Reinigungen verlängern.
UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 ˚C bis +40 ˚C lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. • Bei Umschlagsarbeiten Hebezeug zur Vorbeugung möglicher Schäden verwenden. •...
VKM EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über die Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit und Niederspannungsrichtlinie 2014/35/EU, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt.
ABNAHMEPROTOKOLL Typ des Geräts Radial-Rohrventilator Modell VKM________________________EC Seriennummer Herstellungsdatum PRÜFZEICHEN VERKÄUFERINFORMATIONEN BEZEICHNUNG DER VERKAUFSSTELLE ANSCHRIFT TELEFON E-MAIL VERKAUFSDATUM Das Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. UNTERSCHRIFT Stempel des Verkäufers KÄUFERS MONTAGEPROTOKOLL Das Gerät VKM________________________EC ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen.
