Montage

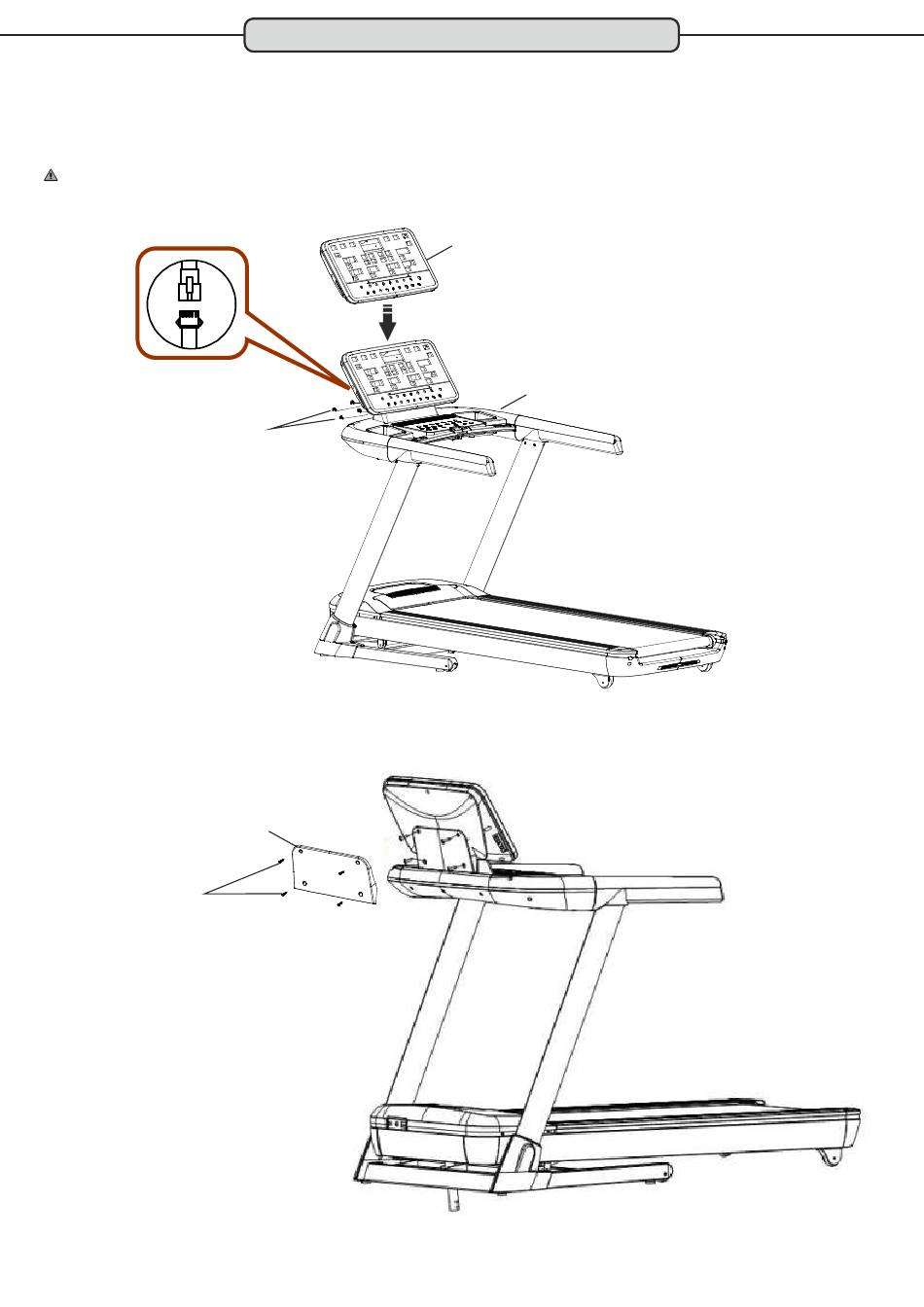

Schritt 3: Montage des Cockpits
Verbinden Sie die Stecker des Kabels, das aus dem Cockpit ragt mit den entsprechenden Steckern des Kabels das aus
dem Cockpitrahmen ragt. Hierbei ist eine Verwechslung nicht möglich, da die Stecker eindeutig zuzuordnen sind.
Setzen Sie nun das Cockpit von oben in die entsprechenden Aufnahmen des Cockpitrahmens ein und schieben Sie das
Cockpit soweit nach unten bis die vier Bohrlöcher deckungsgleich mit den Bohrungen der Aufnahmen des
Cockpitrahmens sind. Befestigen Sie das Cockpit nun mit vier Innensechskantschrauben M8x15 am Cockpitrahmen.
ACHTUNG: Achten Sie beim Einsetzen des Cockpits unbedingt darauf, dass Sie die Kabel nicht quetschen oder
beschädigen.
Cockpit
Cockpitrahmen
Innensechskantschraube, M8x15
Schritt 4: Montage der hinteren Cockpitabdeckung
Setzen Sie die hintere Cockpitabdeckung auf der Rückseite des Cockpits ein und befestigen Sie diese mit
vierBlechschrauben ST4x16.
hintere Cockpitverkleidung
Blechschraube, ST4x16
6
