Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen!
•
Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem
Schutzleiter betreiben.
•
Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich
durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschriften zu erfolgen (beliebige Phasenfolge bei Drehstromgeräten)!
•
Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
5.6.1
Netzform
Der Anschluss darf an TN, TT oder IT-Netzen mit Schutzleiter erfolgen (nach
Verfügbarkeit).
Legende
Pos.
Bezeichnung
L1
Außenleiter 1
L2
Außenleiter 2
L3
Außenleiter 3
PE
Schutzleiter
Betriebsspannung - Netzspannung!
Die auf dem Leistungsschild angegebene Betriebsspannung muss mit der
Netzspannung übereinstimmen, um eine Beschädigung des Geräts zu vermeiden!
•
Die Netzabsicherung entnehmen Sie dem Kapitel „Technische Daten"!
•
Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
099-000122-EW500
12.10.2010
Aufbau und Funktion
GEFAHR
HINWEIS

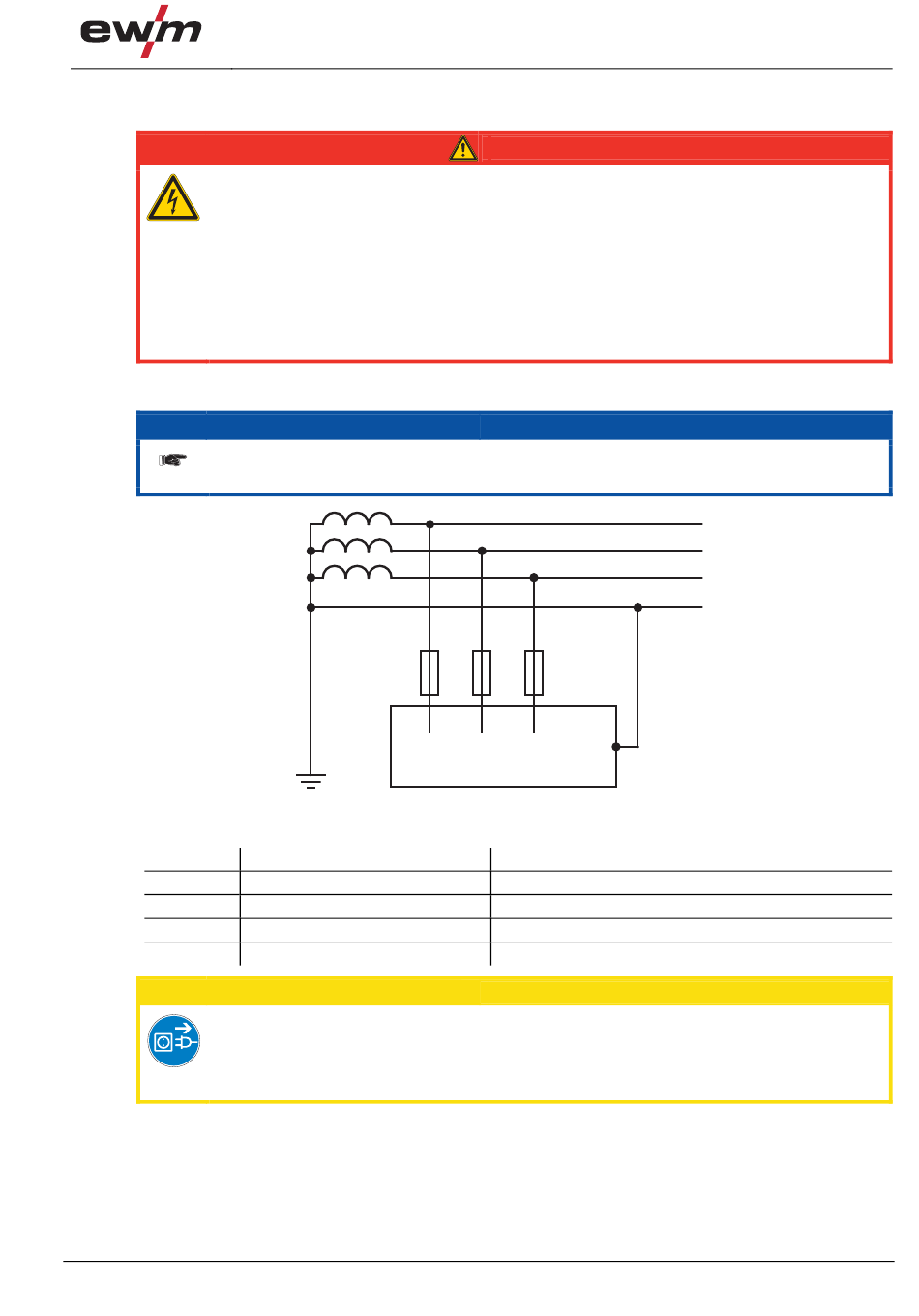

Abbildung 5-2
Kennfarbe
schwarz
braun
grau
grün-gelb
VORSICHT
Netzanschluss
L1
L2
L3
PE
