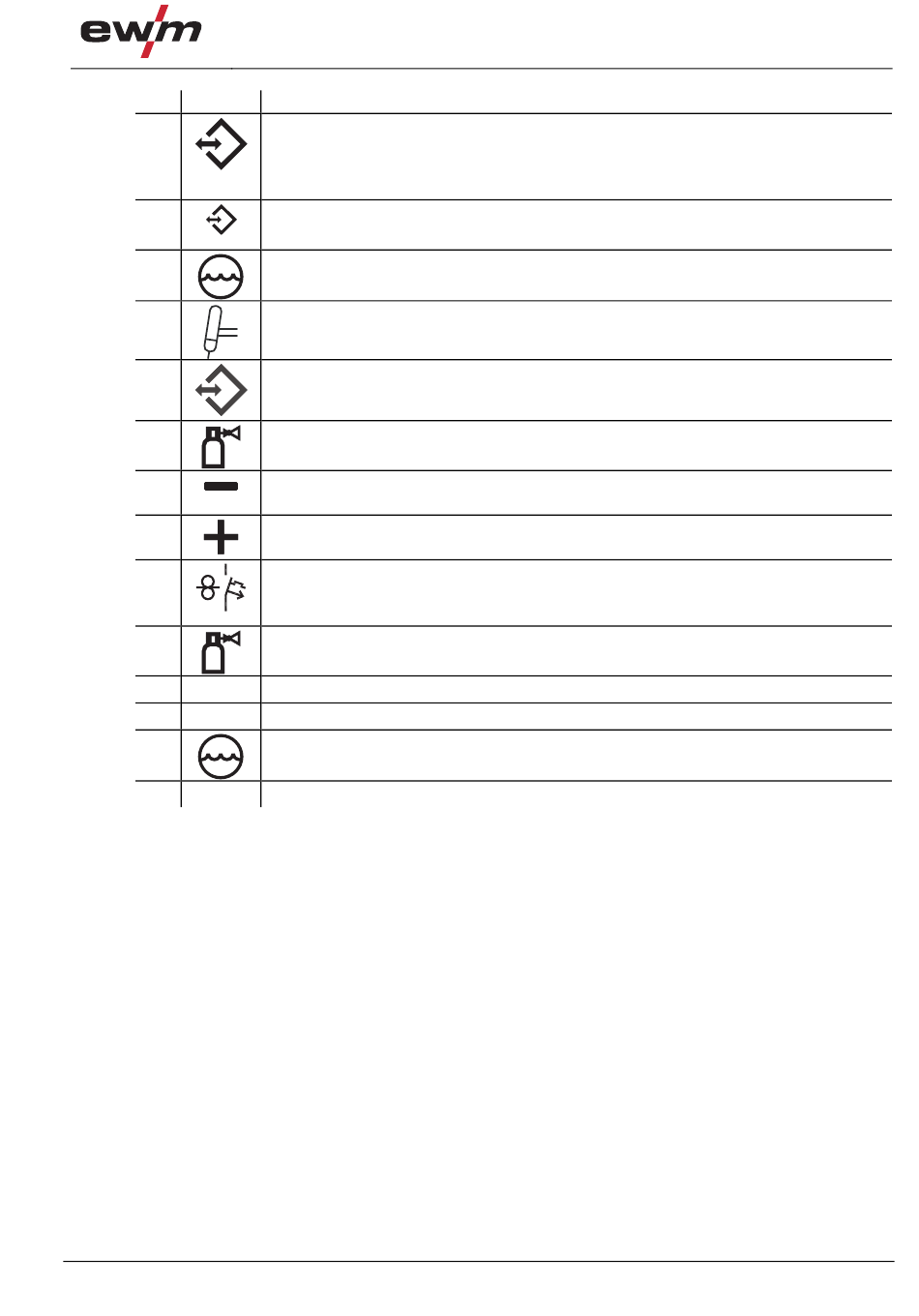

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schnittstellen (kundenspezifisch)
Optionale Schnittstelle im Anbaugehäuse zur Montage an der Stromquelle
•
Roboterschnittstelle RINT X12
•
Industriebusschnittstelle BUSINT X11
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel "Aufbau und Funktion > Schnittstellen")
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Anschlussgewinde G¼", Schutzgasanschluss, Ausgang
Schweißstromanschluss, Potential minus
Leitung zum Schweißbrenner.
Anschlussbuchse, Schweißstrom „+"
Werkstückanschluss
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Anschlussgewinde G¼", Schutzgasanschluss, Eingang
Austrittsöffnung Kühlluft
Netzanschlusskabel
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Zugentlastung Zwischenschlauchpaket
Tetrix 352, 452, 552
