MONTAGEANLEITUNG

Bevor Sie mit der Montage beginnen, unbedingt un-
sere Empfehlungen und Sicherheitshinweise beach-
ten! Entnehmen Sie alle Einzelteile der Verpackung,
legen Sie diese auf den Boden und kontrollieren
grob Sie die Vollzähligkeit anhand der Montagebil-
der. Dieses soll Ihnen den Zusammenbau des Gerä-
tes erleichtern und schneller durchführbar machen.
Montagezeit ca. 50Min.

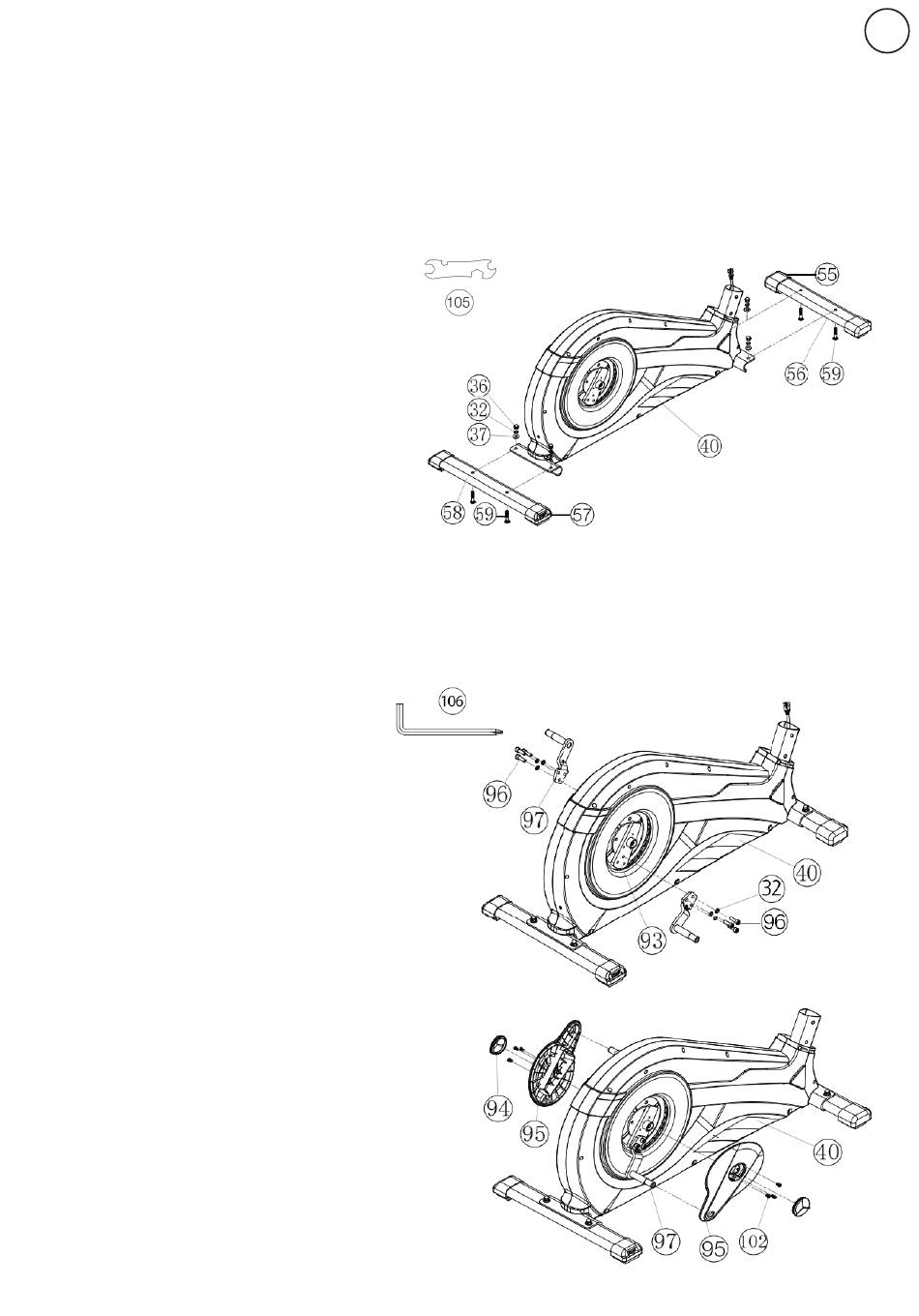

SCHRITT 1:
Montage des vorderen und hinteren Fußes (56+58).
1. Führen Sie den vorderen Fuß (56), montiert mit
den Fußabdeckungen mit Transportrolleneinheiten
(55) an den Grundrahmen (40) und schrauben Sie
diesen mittels der Schlossschrauben M8x45 (59), Un-
terlegscheiben (37), Federringen (32) und Hutmut-
tern (36) fest.
2. Führen Sie den Hinteren Fuß (58) montiert mit
Fußabdeckungen mit Höhenverstellung (57) an den
Grundrahmen (40) und schrauben Sie diesen mittels
der Schlossschrauben (59), Unterlegscheiben (37),
Federringen (32) und Hutmuttern (36) fest. (Die Hö-
henausgleichsschrauben an den Fußkappen (57) sind
zur Stabilisierung des Gerätes bei Unebenheiten ge-
dacht.)
SCHRITT 2:
Montage der Pedalarme (97) und den Pedalarmver-
kleidungen (95).
1. Führen Sie die Pedalarme (97) zu den Pedalarm-
aufnahmen (93), sodass die Bohrungen fluchten und
schrauben Sie die Pedalarme (97) mittels der Schrau-
ben M8x20 (96) und Federringen (32) an den Pedal-
armaufnahmen (93) fest.
2. Stecken Sie die Pedalarmverkleidungen (95) auf
die Pedalarme (97) und befestigen Sie diese mittels
der Schrauben M5x15 (102).
3. Stecken Sie anschließend die Rundstopfen (94) in
die Pedalarmverkleidungen (95) passend auf.
