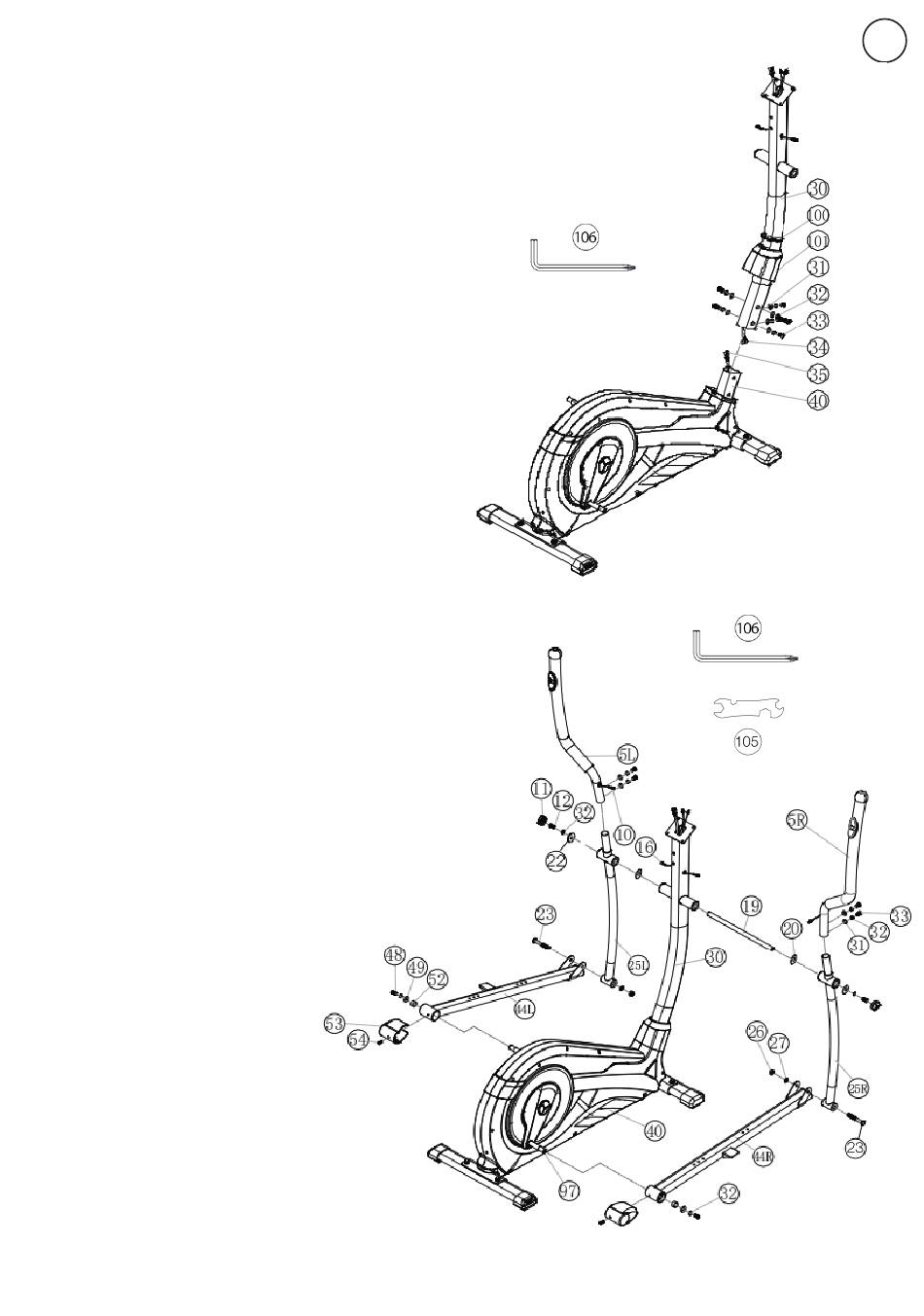

ÉTAPE N° 3:
Jonction du faisceau de câble de connexion (34) avec le faisceau de
câble du moteur (35) et montage du tube support (30) sur le cadre
de base (40).
1. Placer les vis M8x20 (33) ainsi que de rondelles (31) et bague res-
sort (32) à la portée de la main, à côté de la partie frontale du cadre
de base (40).
2. Placer l'anneau en caoutchouc (100) et le revêtement de tube de
support (101) sur le tube de support (30).
3. Diriger l'extrémité inférieure du tube support (30) vers le cadre de
base (40) et fixer les extrémités des deux faisceaux de câbles de l'ordi-
nateur, ensemble (34+35), dépassant du cadre de base (40) et du tube
support (30). (Attention ! L'extrémité du faisceau de câble de l'ordina-
teur (34) dépassant de la partie supérieure du tube de support (30)
ne doit pas glisser dans le tube car elle sera indispensable pour pour-
suivre le montage.)
4. Placer une rondelle élastique bombée (32) ainsi qu'une rondelle
(31) sur chacune des vis (33). Introduire les vis (33) à travers les trous
de forage du cadre de base (40), visser dans les trous taraudés du tube
support (30) et serrer à bloc.
5. Placer le revêtement de tube support (101) et l'anneau de caout-
chouc (100) en position.
ÉTAPE N° 4:
Montage des manches (5) et des logements de pied (44) sur les tubes de
communication (25).
1. Placer la poignée (5R) sur le tube de communication droite (25R) en
veillant à ce que les trous de forage des tubes soient situés les uns au-
dessus des autres. (Attention ! Après le montage des poignées (5), veillez
à ce que leurs extrémités supérieures soient courbées vers l'extérieur (du
tube de support (30)).
2. Introduire les vis (33) à travers les trous de forage à rondelles (31) et
rondelle élastique bombée (32) et serrer à bloc.
3. Placer le logement de la coque droit (44R) sur le tube de
communication (25R) en veillant à ce que les trous de forage des tubes
soient situés les un au-dessus des autres.
4. Introduire les vis M8x78 (23) à travers les trous de forage à rondelles
(27) et écrou (26) et serrer à bloc. (Il faut que ce point d'assemblage
puisse bouger facilement. Pour cette raison ne vissez pas trop solidement
les vis)
5. Placer l'unité composée du logement du pied droite (44R) et d'un
tube de communication (25R), assemblée préliminairement, sur la partie
latérale droite du cadre de base (40). (Attention ! La direction de visée
est à droite lorsque l'on se trouve sur l'appareil et que l'on s'entraîne.)
6.
Placer l'axe (19) sur le tube de support
(30). Placer une rondelle ondulée (20) et le
tube de communication (25R) sur l'essieu
(19) du tube de support (30). Poser une
bague ressort (32) et rondelle 8//32 (22) sur
les vis (48) et serrer à bloc.
7. Placer le revêtement de logement de
pied (44R) sur le bras de pédale (97) puis
visser à l'aide de pièce d'écartement (52), la
rondelle 8//20 (49), de bague ressort (32) et
de vis (48).
8. Placez le couvercle du levier de pied
(53) sur le coup de pied droit (44R) et serrez
avec la vis (54).
9. Monter le logement de la coque gauche
(44L) et le tube de communication (25L)
conformément aux instructions figurant aux
points 1.-8.
10. Liez les prises en courant des câbles de
pouls (10+16) et mettez les capuchons (11)
sur tous les vis (12).
