MONTAGEANLEITUNG

Entnehmen Sie alle Einzelteile der Verpackung, legen
diese auf den Boden und kontrollieren die Vollzählig-
keit grob anhand der Montageschritte. Zu beachten
ist dabei, dass einige Teile direkt mit dem Grundge-
stell verbunden sind und vormontiert wurden. Des
Weiteren sind auch einige andere Einzelteile schon
zu Einheiten zusammengefügt worden. Dieses soll
Ihnen den Zusammenbau des Gerätes erleichtern
und schneller durchführbar machen. Montagezeit: ca.
40- 50 min.

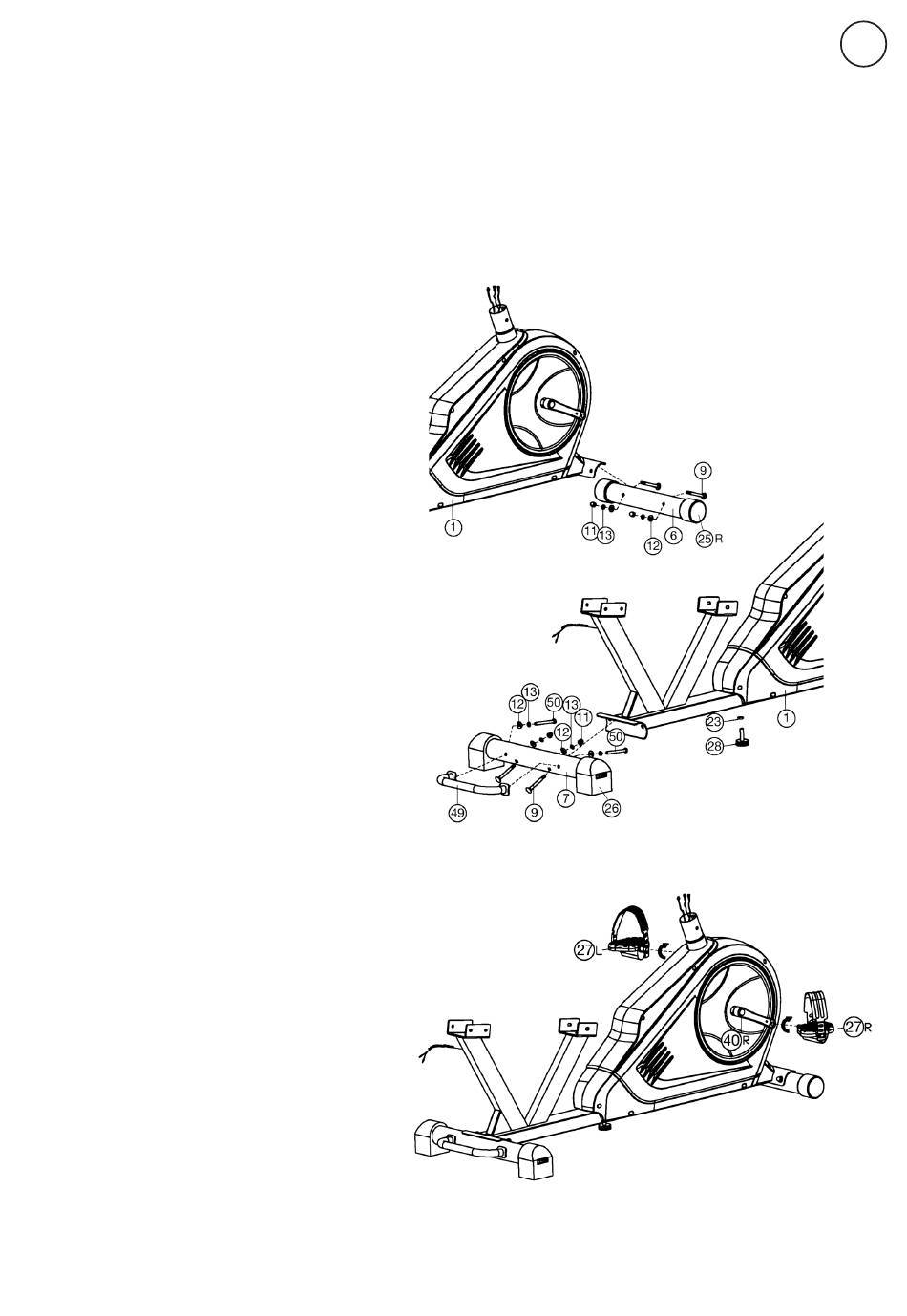

SCHRITT 1:
Montage der Fußrohre (6+7) am Grundrahmen (1) .
1.Legen Sie den vorderen Fuß (6) mit den vormontier-
ten Fußkappen mit Transportrollen (25) in die Fußauf-
nahme des vorderen Grundrahmens(1) ein, sodass
die Bohrungen übereinander stehen. Stecken Sie in
jede Bohrung des Fußrohres eine Schlossschraube
M8x75 (9) von unten nach oben durch und versehen
Sie diese jeweils mit einer gebogenen Unterlegschei-
be 8//20 (12), einem Federring (13) und einer Hut-
mutter (11). Ziehen Sie die hergestellte Verbindung
fest.
2.Legen Sie den hinteren Fuß (7) mit den vormontier-
ten Fußkappen mit Höhenverstellung (26) am hin-
teren Grundrahmen (1) so ein, dass die Bohrungen
übereinander stehen. Stecken Sie in jede Bohrung des
Fußrohres eine Schlossschraube M8x75 (9) von unten
nach oben durch und versehen Sie diese jeweils mit
einer gebogenen Unterlegscheibe (12), einem Feder-
ring (13) und einer Hutmutter (11). Ziehen Sie dieher-
gestellte Verbindung fest.
3.Montieren Sie den Transportgriff (49) am hinteren
Fuß (7) mittels der Schrauben M8x75 (50), gebogenen
Unterlegscheiben (12) und Federringen (13).
4.Drehen Sie den Gummifuss (28) in den Grundrah-
men (1) an entsprechender Stelle ein und sichern Sie
die Position durch Festziehen der Mutter (23). (Nach
Beendigung der Gesamtmontage können Sie durch
Drehen an den beiden Fußkappen (26) und der Fuß-
schraube (28) kleine Unebenheiten des Untergrun-
des ausgleichen. Das Gerät wird damit so ausgerich-
tet, dass ungewollte Eigenbewegungen des Gerätes
während des Trainings ausgeschlossen werden. Um
das Gerät an einen anderen Aufstellort zu verbringen
können Sie das Gerät am Transportgriff (49) soweit
anheben, bis es auf den Transportrollen aufsteht und
sich leicht bewegen lässt.)
SCHRITT 2:
Montage der Pedalen (27L+27R) an den Pedalarmen
(40L+40R).
1.Schrauben Sie die rechte Pedale (27R) in den, in
Fahrtrichtung auf der rechten Seite befindlichen
Pedalarm (40R) ein. (Achtung! Schraubrichtung: im
Uhrzeigersinn.)
2.Die linke Pedale (27L) schrauben Sie in den, auf der
in Fahrrichtung linken Seite befindlichen Pedalarm
(40L) ein. (Achtung! Schraubrichtung: entgegen dem
Uhrzeigersinn.)
Die Zuordnung der einzelnen Teile ist für Sie durch
eine zusätzliche Kennzeichnung dieser, mit den Buch-
stabe Rfür Rechts und L für Links, vereinfacht worden.
3.Anschließend montieren Sie die Pedalsicherungs-
bänder links und rechts an die entsprechenden Peda-
len (27).
