Voraussetzungen für die Montage
Das Ansammeln von Schneemengen oberhalb des Kollektors verhin-
dern:
▶ Schneefanggitter oberhalb des Kollektors montieren (Abstand von
maximal 1 m zwischen Kollektor und Schneefanggitter einhalten).
-oder-
▶ Schneemengen regelmäßig räumen.
Kollektoren ausrichten
▶ Kollektoren optimal ausrichten. Hierbei besonders beachten:
– Kollektorfeld möglichst südlich ausrichten und Verschattungen
durch Nebengebäude, Bäume etc. vermeiden.
– Hydraulischen Anschluss an die Rohrleitung beachten.
– Platzbedarf auf dem Dach berücksichtigen.
– Kollektortreihe auf geneigten Dächern parallel zum First ausrich-
ten.

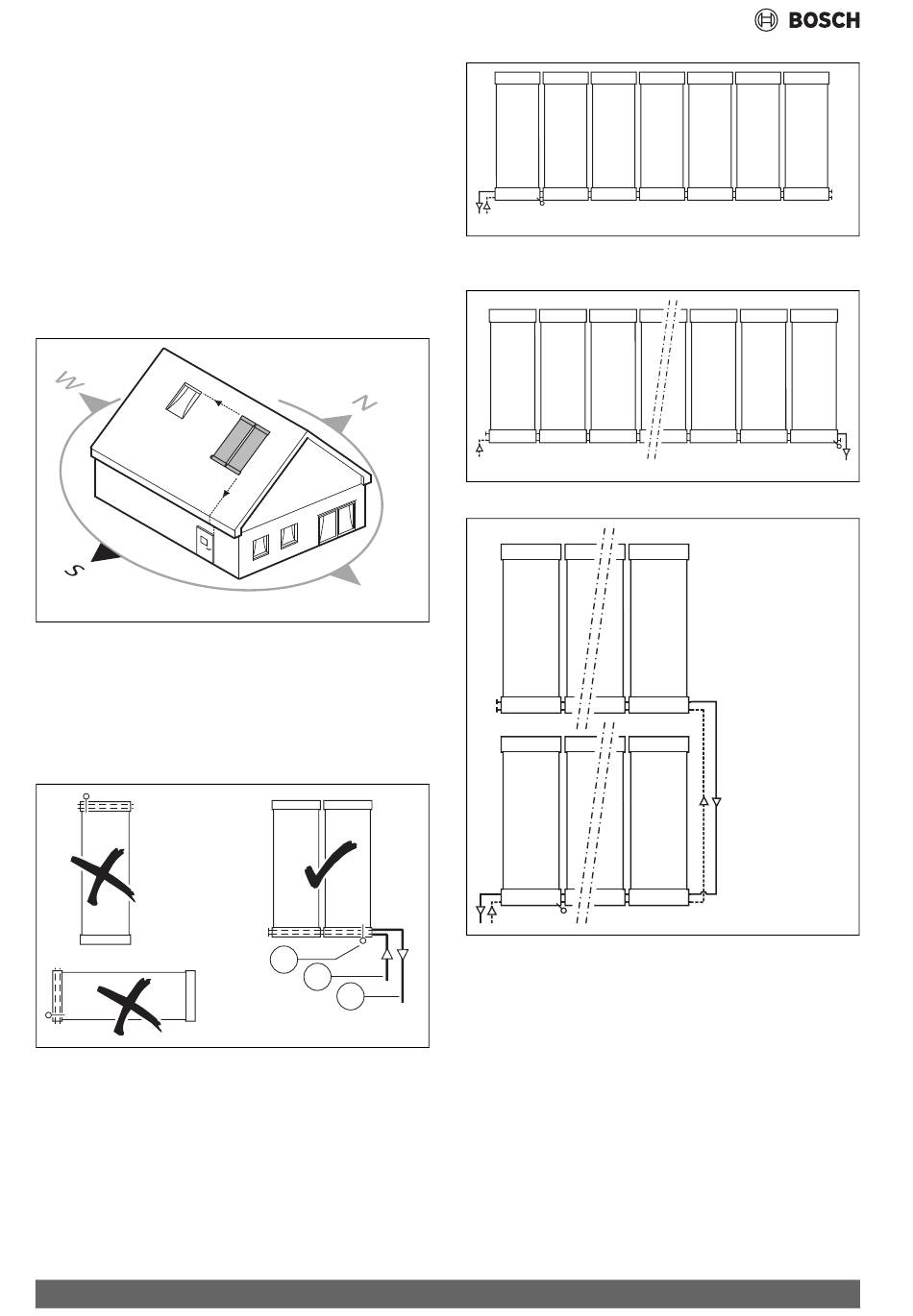

Bild 7 Kollektorfeld ausrichten
5.3

Anordnung der Kollektoren

Detaillierte Informationen zur Planung der Anlagenhydraulik und der
Bauteile der Planungsunterlage Solartechnik entnehmen.
▶ Verlegung des Kollektorfühlerkabels so planen, dass der Kollektor-
temperaturfühler in dem Kollektor mit dem angeschlossenen Vorlauf
[3] verwendet werden kann.
Bild 8 Zulässige Anordnung und Ausrichtung
[1] Kollektortemperaturfühler: immer der Kollektor mit dem ange-
schlossenen Vorlauf
[2] Rücklauf (kalt, vom Speicher, blauer Transportschutz)
[3] Vorlauf (heiß, zum Speicher, roter Transportschutz)
8
T
0010041527-001
1
2
3
0010041529-001
Bild 9 Maximal 7 Kollektoren, gleichseitiger Anschluss rechts oder
links (1 Reihe)
Bild 10 Maximal 14 Kollektoren, wechselseitiger Anschluss (1 Reihe)
Bild 11 Maximal 7 Kollektoren, gleichseitiger Anschluss rechts oder
links (2 Reihen)
