5. Inbetriebnahme, Betrieb

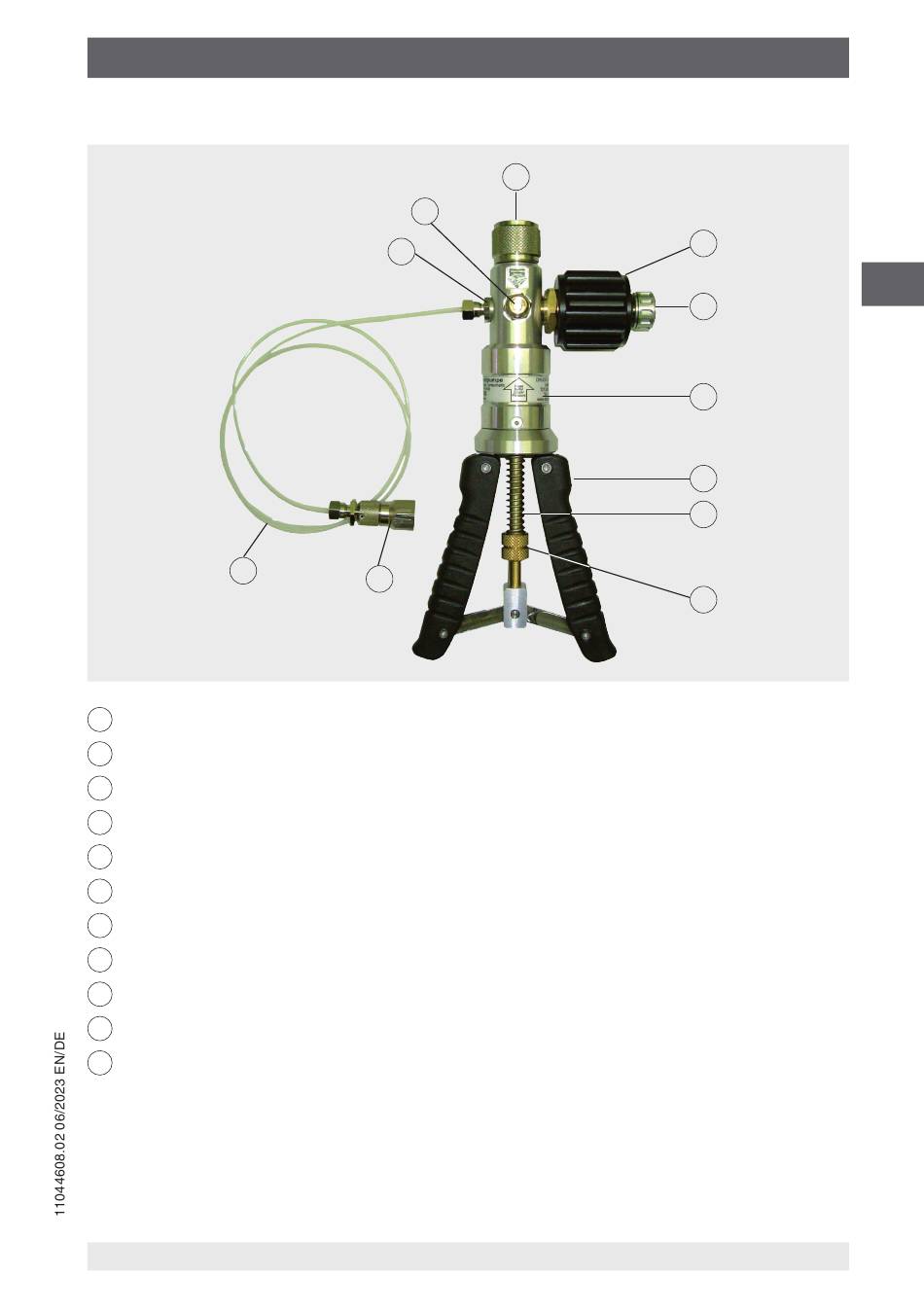

5.2 Aufbau

8
Feinregulierventil
1
Druckablassventil
2
Pumpenkörper
3
Pumpenhandgriffe
4
Kolbenstange mit außenliegender Feder
5
Verstellbare Rändelmutter zur Einstellung der Pumpenleistung, mit Kontermutter
6
Prüflingsanschluss G ¼, Innengewinde,freilaufend
7
Anschlussschlauch; Länge 0,5 m [1,64 ft]
8
Druckanschluss für Anschlussschlauch
9
Umschaltventil für Druck-/Vakuumerzeugung
10
Referenzgeräteanschluss, G ½, Innengewinde, freilaufend
11
WIKA-Betriebsanleitung, Typ CPP30
