ANHANG 1 - ÖLSTANDSMESSUNG BEI GETRIEBEN MIT „ATEX"-ZULASSUNG
Alle Getriebe verfügen normalerweise über eine Schraube für die Messung des Schmierstoffstandes.
Vor der Durchführung der Kontrolle des Schmierstoffstandes zunächst die gelbe Standschraube
auf dem Getriebe ausfi ndig machen.

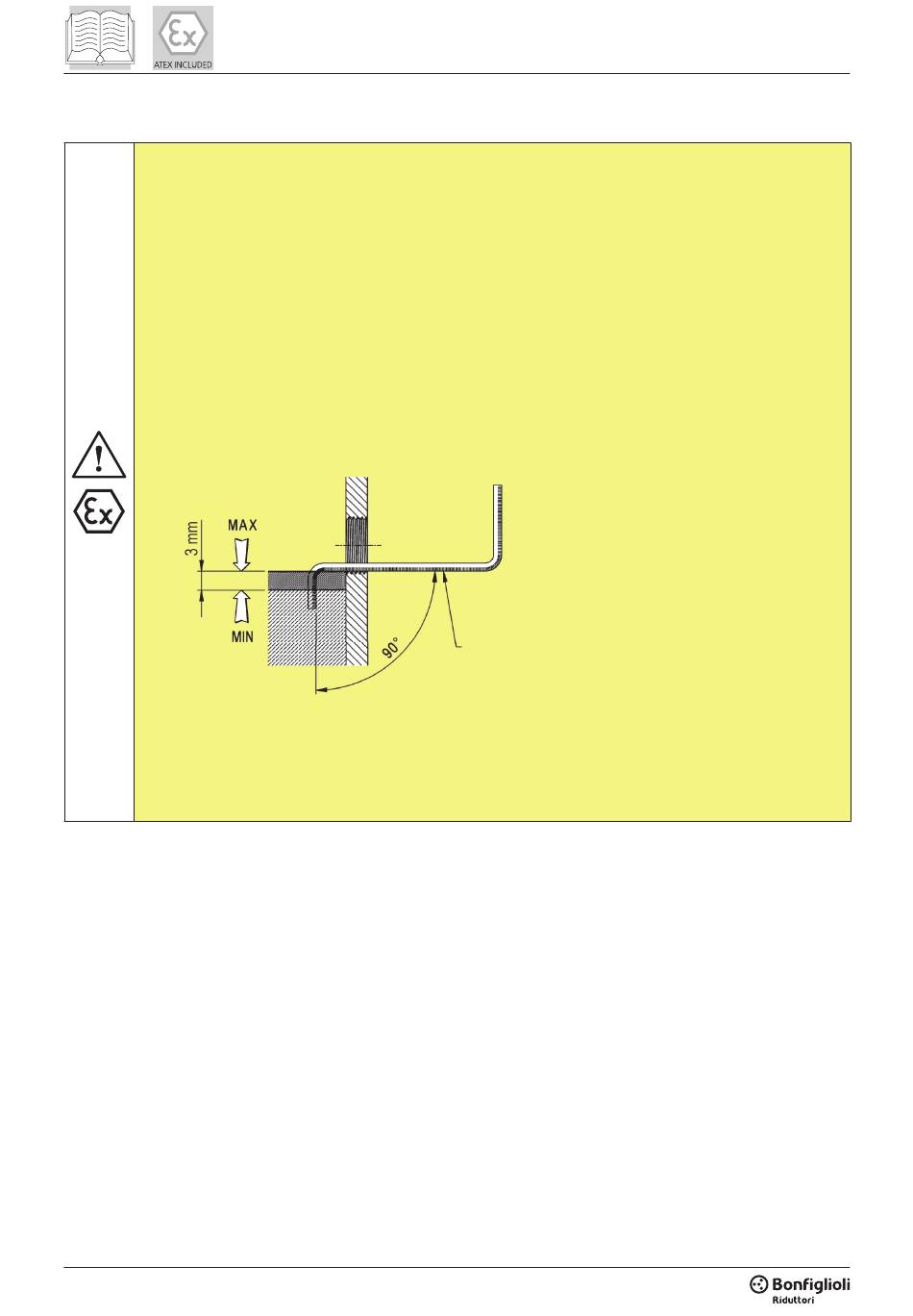

- Horizontale Position:
Die Schraube abnehmen und einen für diesen Durchmesser geeigneten Stab einführen,
wie in der unten stehenden Darstellung gezeigt.
- Vertikale Position:
Den Ölstand mit dem Messstab kontrollieren. Er muss zwischen der Kerbe MIN und der
Kerbe MAX liegen. Dann den Deckel wieder aufschrauben.
Sollte der gemessene Pegel mehr als 3 mm vom Überlauf entfernt liegen, muss bis zum korrekten
Stand nachgefüllt und die Ursache des Ölverlusts aufgefunden werden.
Die Getriebe, die entsprechend der Richtlinie 2014/34/EU konfi guriert und für eine vertikale Ein-
baulage spezifi ziert wurden, sind normalerweise mit einem Öl-Expansionsgefäß ausgestattet, an
dem sich Serviceschrauben für das Befüllen, für die Kontrolle des Ölstandes und zur Entlüftung
des inneren Überdrucks befi nden.
42 / 52
MERKE: SICHERSTELLEN, DASS DER
MESSSTAB EXAKT AUF DEM PROFIL DER
GEWINDEGESCHNITTENEN BOHRUNG AUFLIEGT
