Zur Durchführung der gesteuerten Zentrierung in der Maschine beziehen Sie sich bitte auf die im
Folgenden beigefügten Pläne.

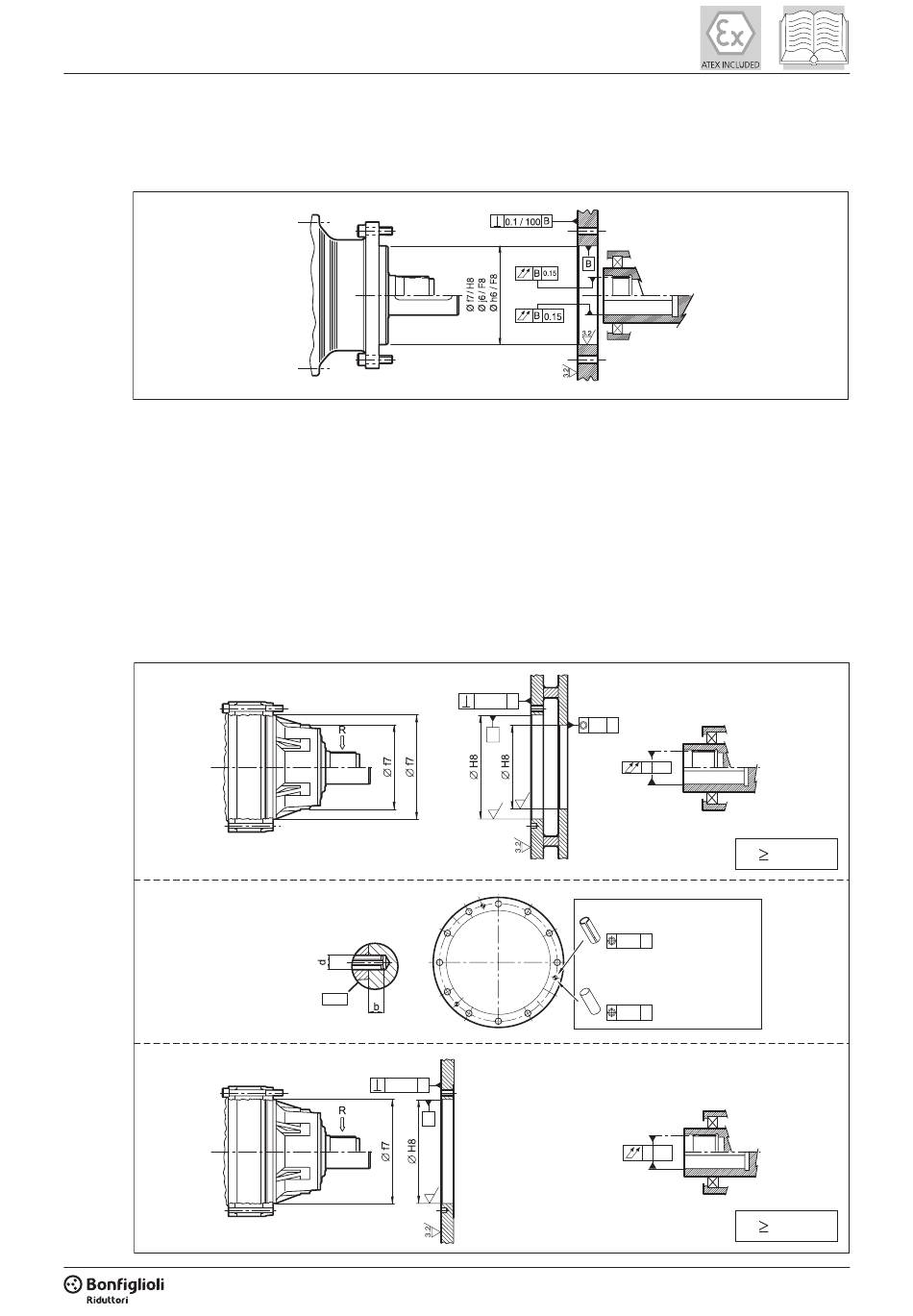

Getriebe 300...307 - Ausführung Abtriebswelle mit Gewinde
Getriebe 309...321 , 310M...318M - Ausführung Abtriebswelle mit Gewinde
Diese Getriebe verfügen über zwei Zentrierungsdurchmesser. Beim Herstellen der Kontaktflan-
sche genügt unter Umständen eine Zentrierung, wenn an der Abtriebswelle keine Radialbelastun-
gen oder Radialbelas- tungen unter 60% der zulässigen Belastung vorhanden sind. Bei größeren
Belastungen muss die Befestigung beide Zentrierungsdurchmesser des Getriebes ausnutzen.
Bei Getrieben, die hohe Drehmomente mit Stößen übertragen bzw. die Drehrichtung ändern müs-
sen, müssen am Gegenflansch Bohrungen für die Dorne angebracht werden.
Bei der Installation die bereits am Getriebe vorhandenen Dorne etwa so weit in den Gegenflansch
schieben, dass das Maß ihrem Durchmesser entspricht. Siehe folgenden Plan:
Passstift zu
Lasten des Kunden
0.1 / 100
B
3.2
b = d
B
0.1 / 100
B
3.2
309...315 , 310M...315M
B
B
0.07
B
0.15
3.2
309 , 310 , 310M
UNI 6873 Ø12 x 2b ; Ø16 x 2b
B
0.20
316 ... 321 , 316M ... 318M
UNI 6364 Ø25 x 2b
B
0.05
316...321 , 316M...318M
B
0.15
300...307
R
60% Rn
R
60% Rn
