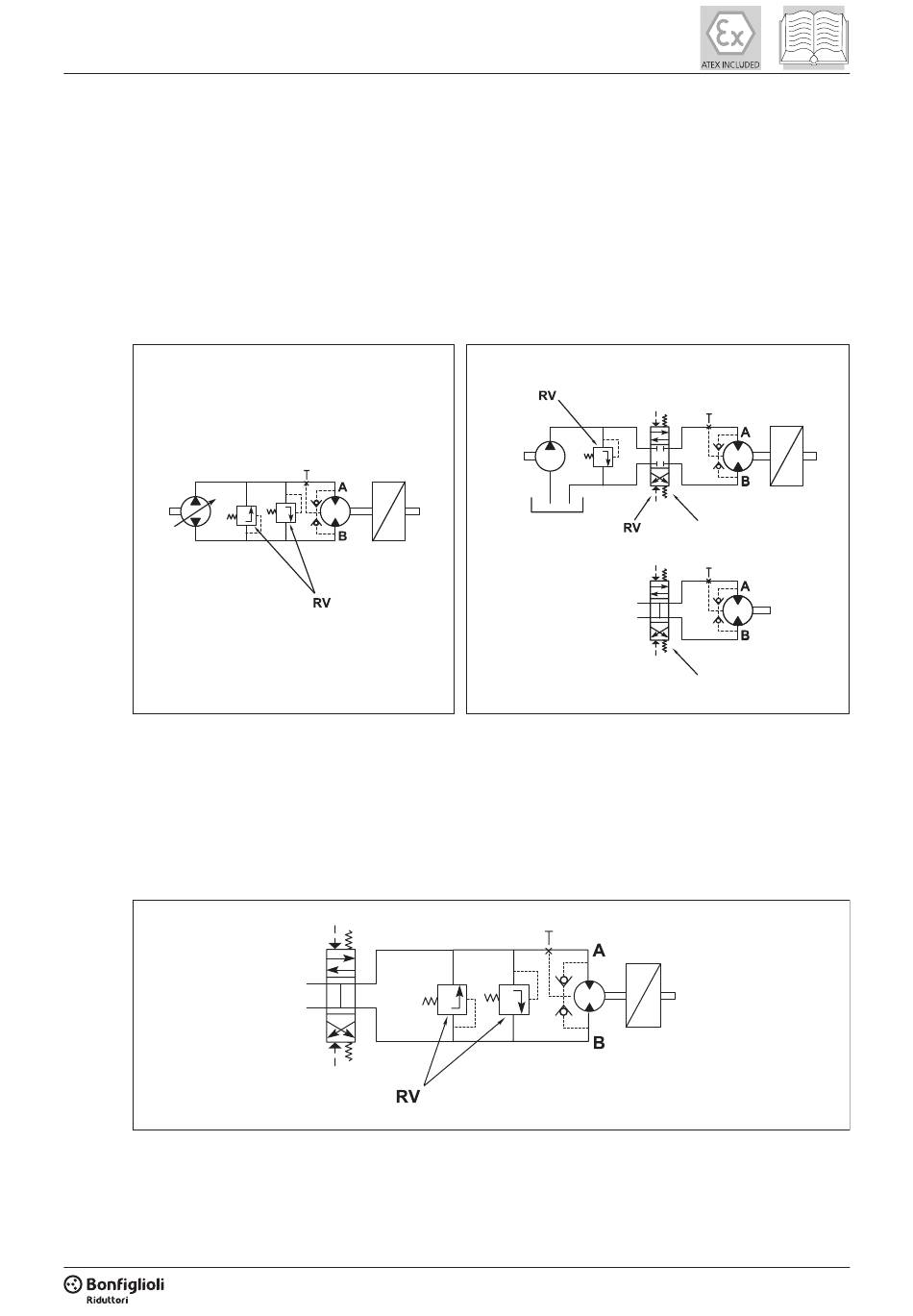

a) Anschluss an den Hydraulikkreislauf
Die Motoren können sowohl an offene wie auch an geschlossene Kreisläufe angeschlossen werden.
Bei offenen Kreisläufen können Magnetventile oder Verteiler mit freiem oder mit gesperrtem Durch-
lauf benützt werden.
In der Abzweigung des Kreislaufs, die gleichzeitig als Zuführleitung des Hydraulikmotors fungiert,
sollte immer ein Höchstdruckventil montiert sein, das auf einen Wert geeicht werden muss, der nicht
über dem am Hydraulikmotor zulässigen Wert pmax liegt. Siehe nachfolgende Hydraulikpläne.
Geschlossener Kreislauf
RV = Höchstdruckventile, geeicht auf pRV < pmax.
Sollte dies nicht möglich sein, da der Kreislauf weitere Antriebe steuern muss, die einen höheren
Druck verlangen, und/oder liegt ein Verteiler mit gesperrtem Durchlauf vor, und der Motor treibt
Teile mit hohem Trägheits- moment an, müssen zusätzliche Höchstdruckventile so nah wie mög-
lich am Motor installiert werden.
RV = Höchstdruckventile, geeicht auf pRV < pmax.
Offener Kreislauf
Verteiler mit
gesperrtem Durchlauf
Verteiler mit
geöffnetem Durchlauf
29 / 52
