Display (Abb. 1, Pos. 1)
Im Display werden eingestellte und gemessene Werte und Tempe-
raturen angezeigt, z. B. die gemessene Raumtemperatur (Dauer-
anzeige in Werkseinstellung).
2
1

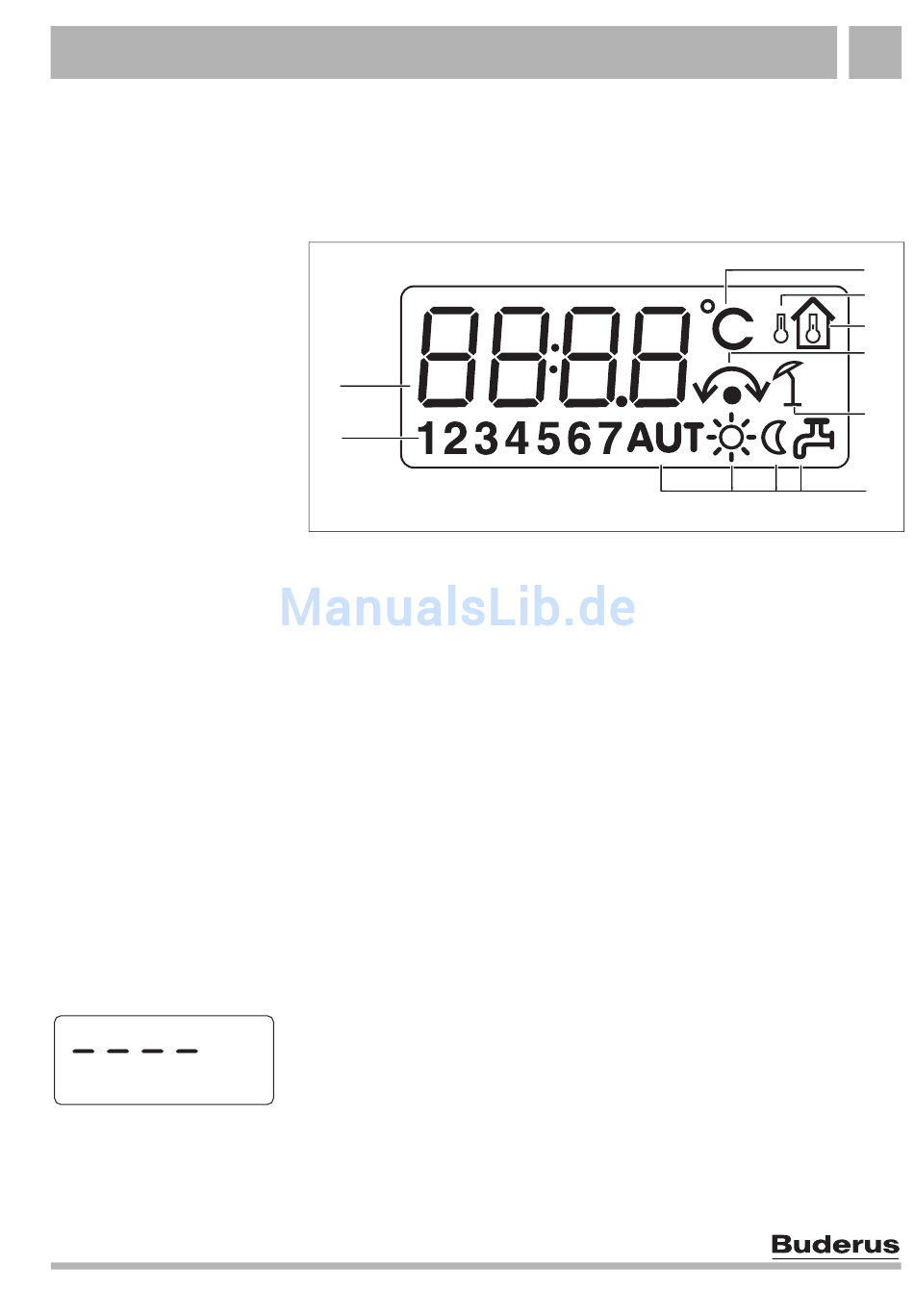

Abb. 2 Erläuterung der Elemente des Displays
Pos. 1: Wochentag (1 = Mo, 2 = Di, ... 7 = So)
Pos. 2: Eingestellter bzw. gemessener Wert oder Temperatur
Pos. 3: Anzeige „Temperatur in °C"
Pos. 4: Anzeige „Außentemperatur" (nur in Verbindung mit einer
Bedieneinheit, wie z. B. RC30/RC35 (siehe Seite 23, RC20 als
Fernbedienung)
Pos. 5: Anzeige „gemessene Raumtemperatur"
Pos. 6: Anzeige:
a) Raumtemperatur kann jetzt eingestellt werden oder
b) Raumtemperatur ist vorübergehend geändert (temporärer
Raumsollwert, siehe Kapitel 4.2.2, Seite 15)
Pos. 7: Anzeige „Sommerbetrieb" (nur in Verbindung mit einer
Bedieneinheit, wie z. B. RC30/RC35, die den Sommerbetrieb für
die Heizungsanlage vorgibt)
Pos. 8: Betriebszustand-Symbole (siehe Tabelle 1, Seite 8)
Das Display zeigt vier Querbalken an, wenn Sie versuchen, einen
Wert zu ändern, der sich nicht ändern lässt, oder eine Einstellung
nicht möglich ist.
3
3
4
5
6
7
8
7
