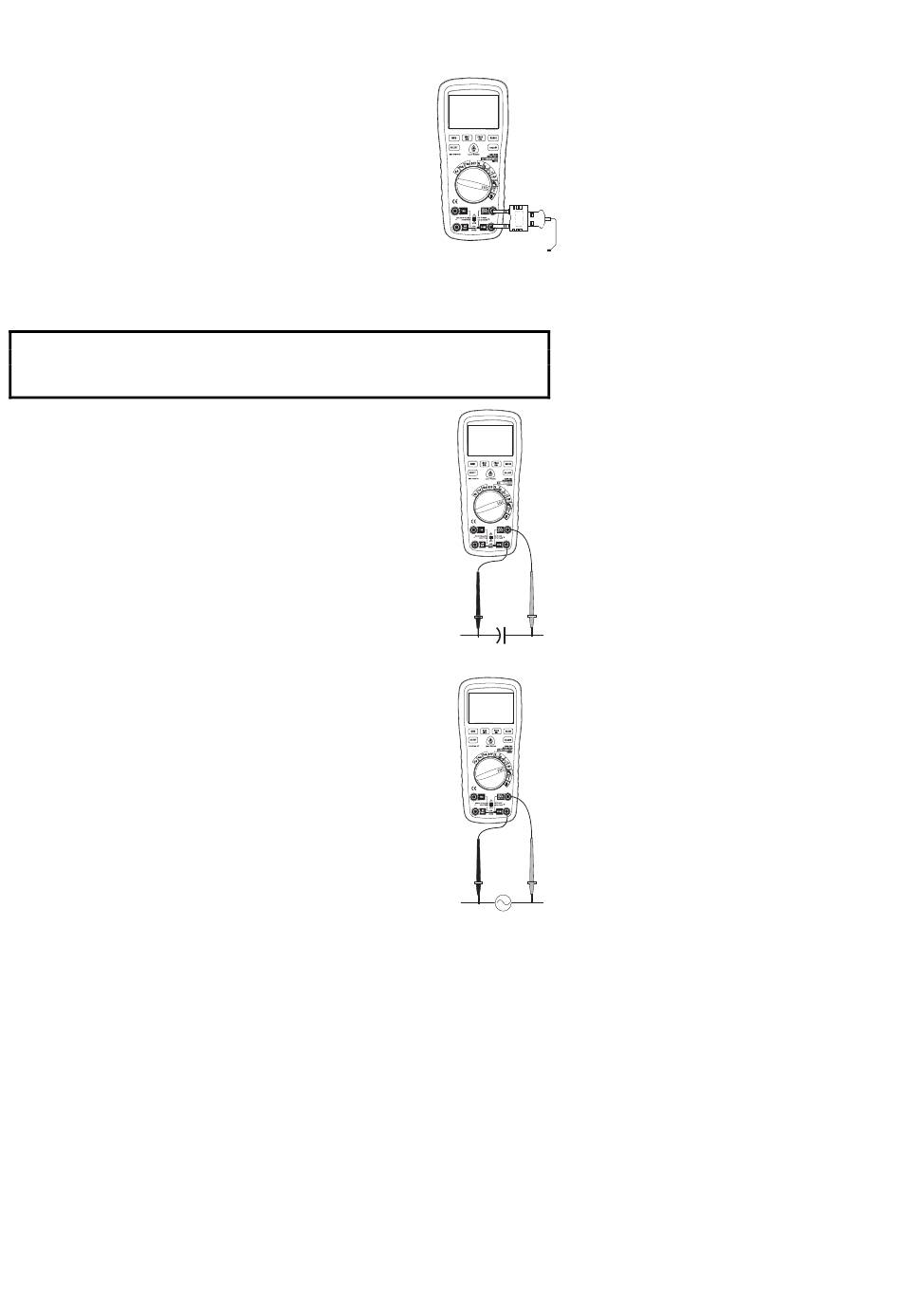

THERMOELEMENT-TEMPERATURMESSUNGEN
1. Stellen Sie den Funktionsschalter auf die TYPE K Position.
2. Verbinden Sie den Temperatursensor mit den Eingängen, achten
Sie dabei auf korrekte Polarität.
3. Drücken Sie die SELECT-Taste, um "ºF" oder "ºC" zu wählen.
4. Bringen Sie den Temperatursensor mit dem Gegenstand in
Berührung, dessen Temperatur Sie messen möchten. Halten Sie
den Sensor so lange in Kontakt, bis sich die Messung stabilisiert.
5. Lesen Sie die Temperatur im LCD-Display ab.
Hinweis: Der Temperatursensor ist mit einem Typ K Ministecker
ausgestattet.
Ein Adapter von Ministecker auf Federstecker ist für den
Anschluss an die Federsteckerbuchsen mitgeliefert.
Hinweis: Der Temperaturbereich des mitgelieferten Thermoelementsensors beträgt -20 bis
250°C (-4 bis 482°F)
KAPAZITÄTSMESSUNGEN
WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie das zu testende
Gerät von der Spannungsversorgung und entladen Sie alle Kondensatoren, bevor Sie
eine Kapazitätsmessung durchführen. Entnehmen Sie die Batterien und trennen Sie das
Netzkabel.
1. Stellen Sie den Funktionsschalter auf die CAP Position.
2. Stecken Sie die schwarze Messleitung in den negativen COM-
Eingang und die rote Messleitung in den positiven V-Eingang.
3. Berühren Sie mit den Messleitungsspitzen den Kondensator, den Sie
testen möchten.
4. Lesen Sie die Kapazität im LCD-Display ab.
FREQUENZ (ARBEITSZYKLUS) MESSUNGEN
1. Stellen Sie den Funktionsschalter auf die Hz/% Position.
2. Stecken Sie die schwarze Messleitung in den negativen COM-
Eingang und die rote Messleitung in den positiven Hz-Eingang.
3. Berühren Sie mit den Messleitungsspitzen den Schaltkreis, den Sie
testen möchten.
4. Lesen Sie die Frequenz auf dem LCD-Display ab.
5. Drücken Sie die SELECT-Taste, um "%" anzuzeigen.
6. Lesen Sie die % Arbeitszyklus auf dem LCD-Display ab.
