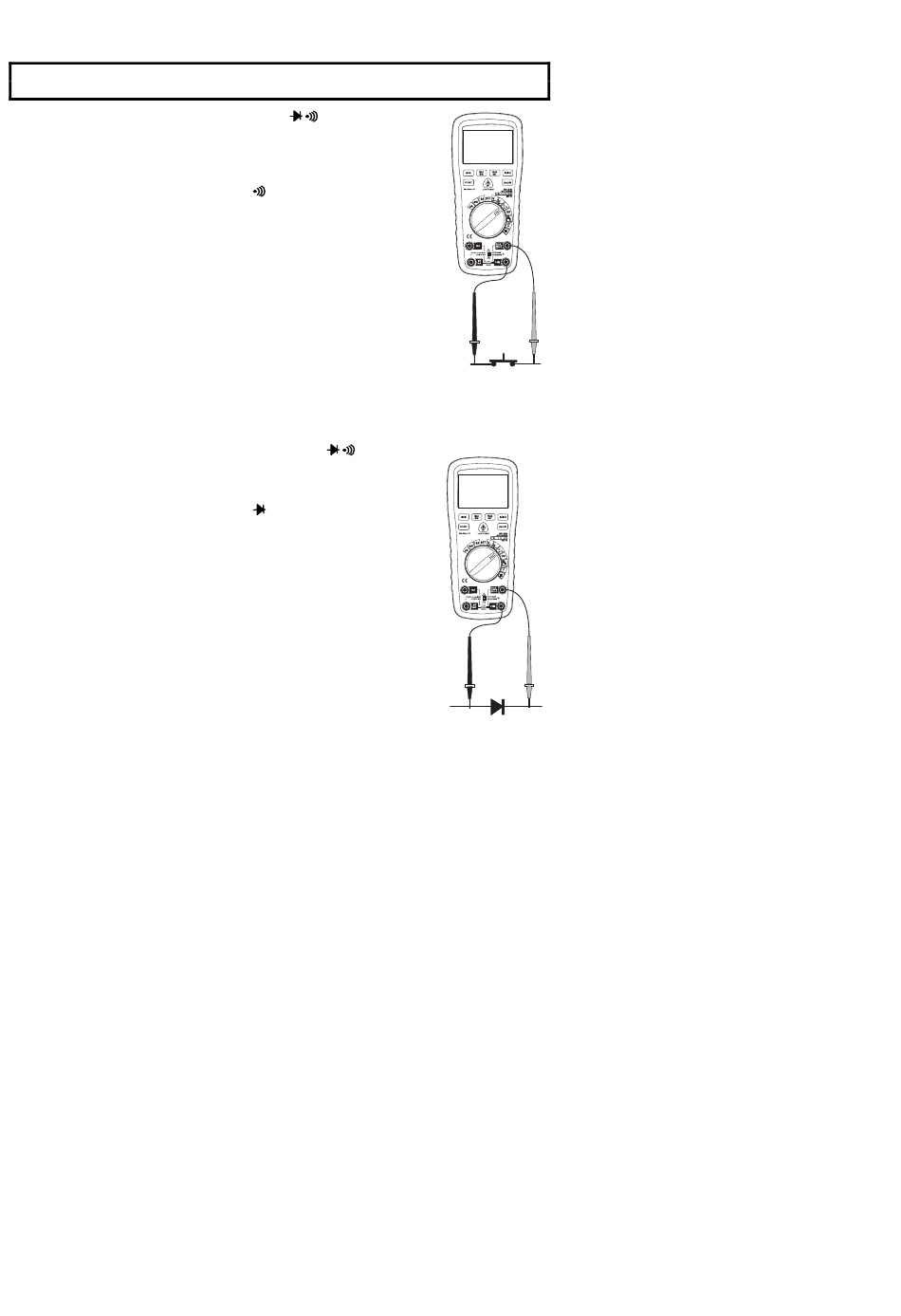

KONTINUITÄTSTEST
WARNUNG: Um einen elektrischen Schlag zu vermeiden, messen Sie Kontinuität von
Schaltkreisen oder Kabeln nicht, solange diese unter Spannung stehen.
1. Stellen Sie den Funktionsschalter auf die Ω
2. Stecken Sie die schwarze Messleitung in den negativen COM-
Eingang.
Schließen Sie die rote Messleitung an den positiven Ω-Eingang.
3. Drücken Sie die SELECT-Taste, um "
anzuzeigen.
4. Berühren Sie mit den Messleitungsspitzen den Schaltkreis oder das
Kabel, dass Sie prüfen möchten.
5. Sollte der Widerstand weniger als ca. 35Ω betragen, ertönt ein
Audiosignal. Sollte der Schaltkreis offen sein, zeigt das LCD-Display
"OL".
DIODENTEST
1. Stellen Sie den Funktionsschalter auf die grüne Ω
2. Stecken Sie die schwarze Messleitung in den negativen COM-
Eingang und die rote Messleitung in den positiven V-Eingang.
3. Drücken Sie die SELECT-Taste, um "
Display anzuzeigen.
4. Berühren Sie mit den Messleitungsspitzen die Diode, die Sie testen
möchten. Die Durchlassspannung wird typischerweise mit 0,400 bis
0,700V angezeigt. Die Sperrspannung wird durch "OL" angezeigt.
Kurzgeschlossene Dioden zeigen eine Spannungen nahe 0V und
ein offene Diode zeigt "OL" in beiden Polaritätsrichtungen.
Position.
" auf dem LCD-Display
Position.
" und "V" auf dem LCD-
8
EX570-EU-GE-V2.3 3/09
