1. Über das RC Gate
Erläuterungen zum Gerät
In diesem Abschnitt werden Bezeichnungen und Funktionen der einzelnen Teile erläutert.

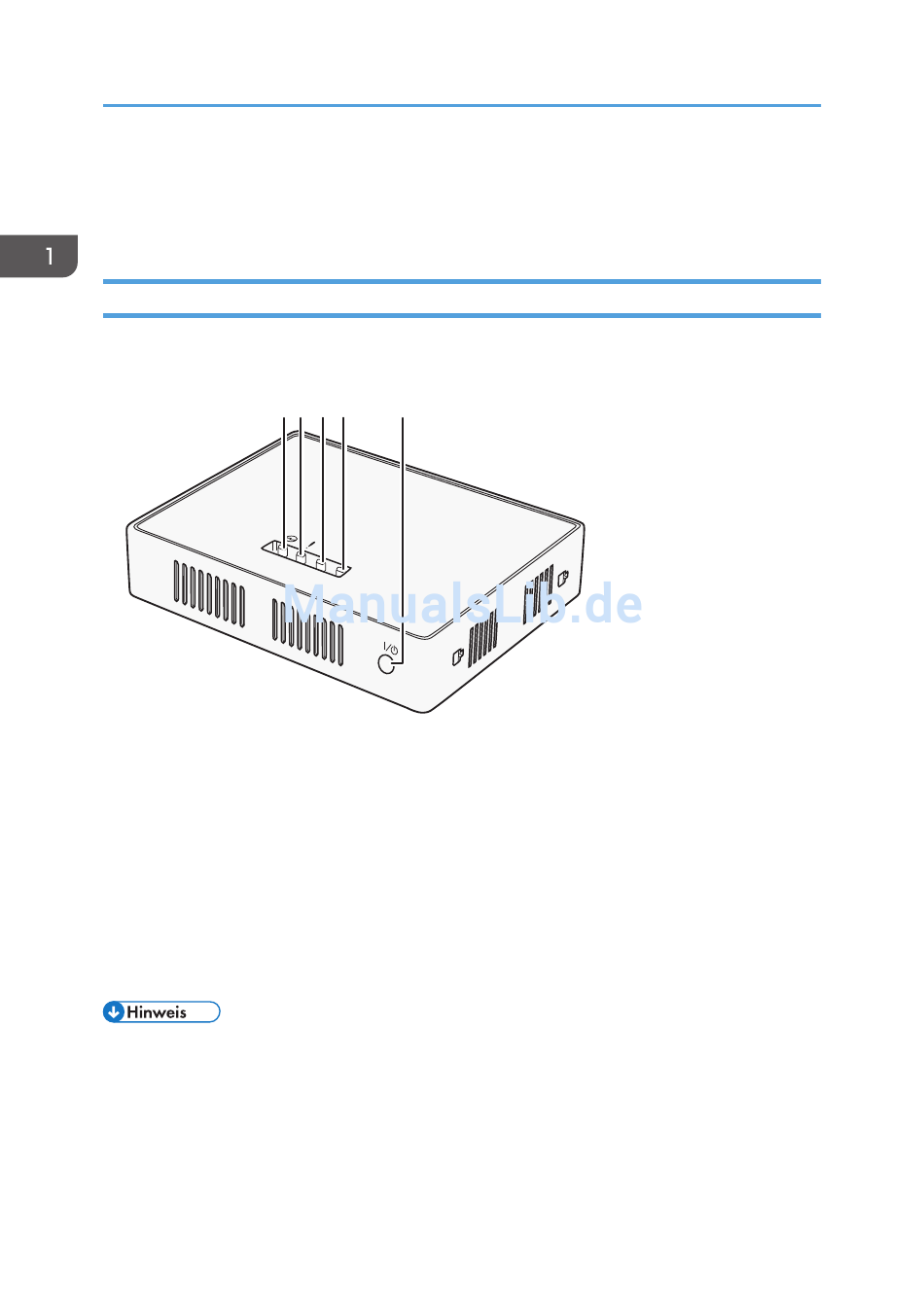

Vorderseite

In diesem Abschnitt werden Bezeichnungen und Funktionen der Teile auf der Vorderseite des RC Gate
erläutert.
1. Power-LED (Blau)
2. Alarm-LED (Rot)
3. Status 1-LED (Gelb)
4. Status 2-LED (Gelb)
5. Netzschalter
Drücken Sie den Schalter, um die Stromversorgung anzuschalten oder in den Standby-Modus zu wechseln.
Die Stromversorgung ist auch ohne Drücken des Netzschalters angeschaltet, wenn das Netzkabel an die
Steckdose angeschlossen ist. Das System wird heruntergefahren und schaltet in den Standby-Modus, wenn
Sie den Netzschalter für 4 Sekunden gedrückt halten.
• Fahren Sie das Gerät herunter, damit es in den Standby-Modus wechseln kann, bevor Sie das
Netzkabel ausstecken. Ansonsten gehen der Inhalt des Speichermediums und das Protokoll der
letzten Aktivität verloren.
• Wenn die Fehler-Status-LED blinkt oder ein Fehler auftritt, siehe S. 111 "Das RC Gate LED-
Display".
16
1 2 3 4 5
DJH100
