Rückseite

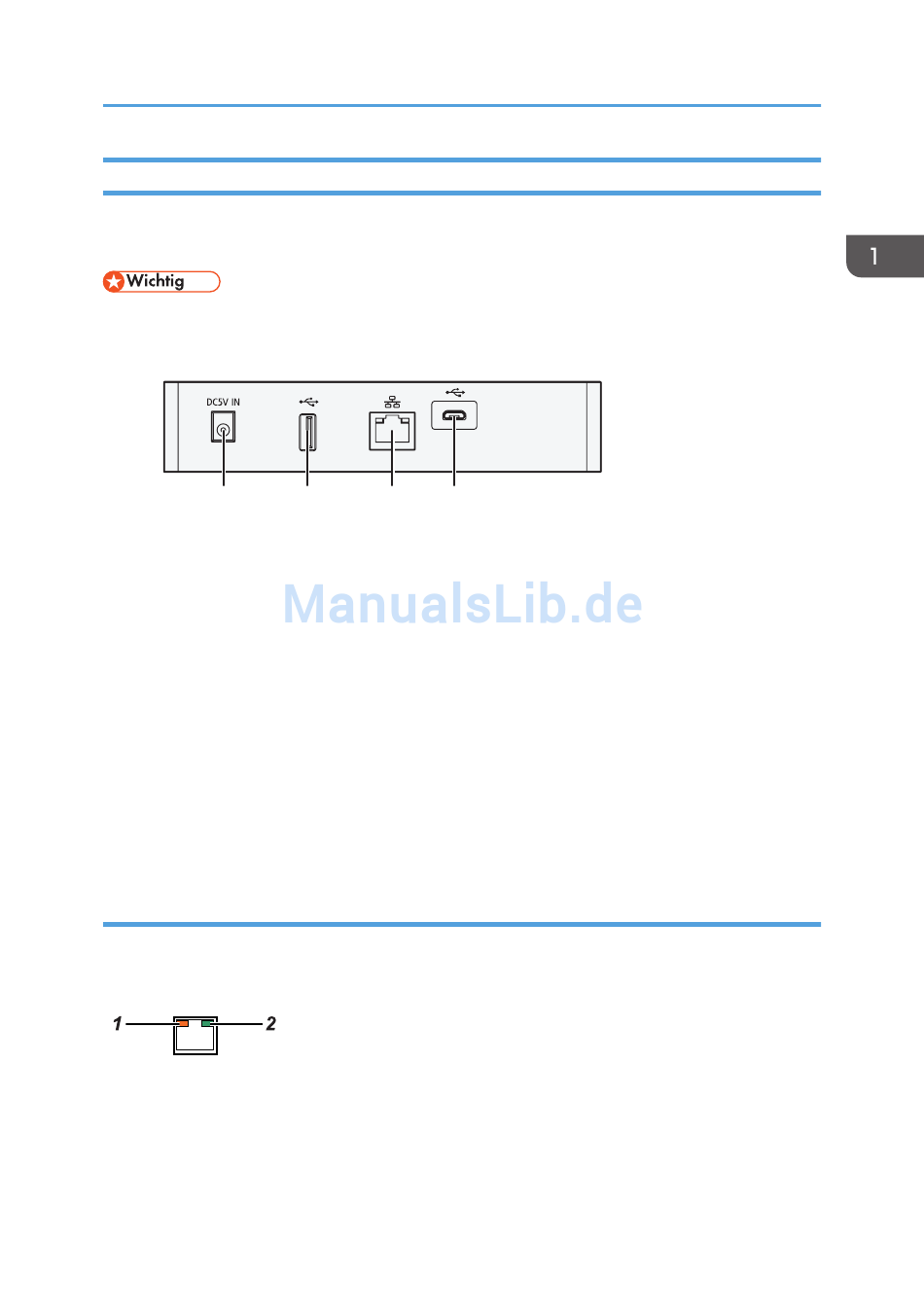

In diesem Abschnitt werden Bezeichnungen und Funktionen der Teile auf der Rückseite des RC Gate
erläutert.
• Fassen Sie nicht die zwei äußeren Schrauben (die zwei abgebildeten Schrauben) an, die für
Wartungstechnikerarbeiten sind.
1
1. Netzanschluss
In diesen Anschluss wird das Netzkabel gesteckt.
2. USB 2.0-Schnittstelle
Dieser Anschluss kann nicht verwendet werden.
3. LAN-Anschluss
Der Netzwerk- (Ethernet) Anschluss zum Verbinden des RC Gate mit dem Netzwerk. Diese Einstellung ist von
Werk aus nicht voreingestellt. Geben Sie die IP-Adresse bei der Ersteinstellung ein.
Weitere Informationen finden Sie in der Installationsanleitung "5.RC Gate Ersteinstellungen".
4. USB 2.0 Schnittstelle (Wartungsschnittstelle)
Über diesen Eingang können Sie Mikro-USB-Kabel anschließen. Dieser Anschluss wird verwendet, wenn ein
Kundentechniker Wartungsarbeiten vornimmt oder wenn der angegebene Administrator einen PC anschließt,
um Grundeinstellungen und Registrierung des RC Gate vorzunehmen.
LAN-Anschluss Anzeige
Sie können den Verbindungsstatus des LAN-Ports prüfen.
BSE004S
1. Orange
Zeigt an, dass das RC Gate mit dem Netzwerk verbunden ist.
2
3
4
Erläuterungen zum Gerät
DJG001
17
