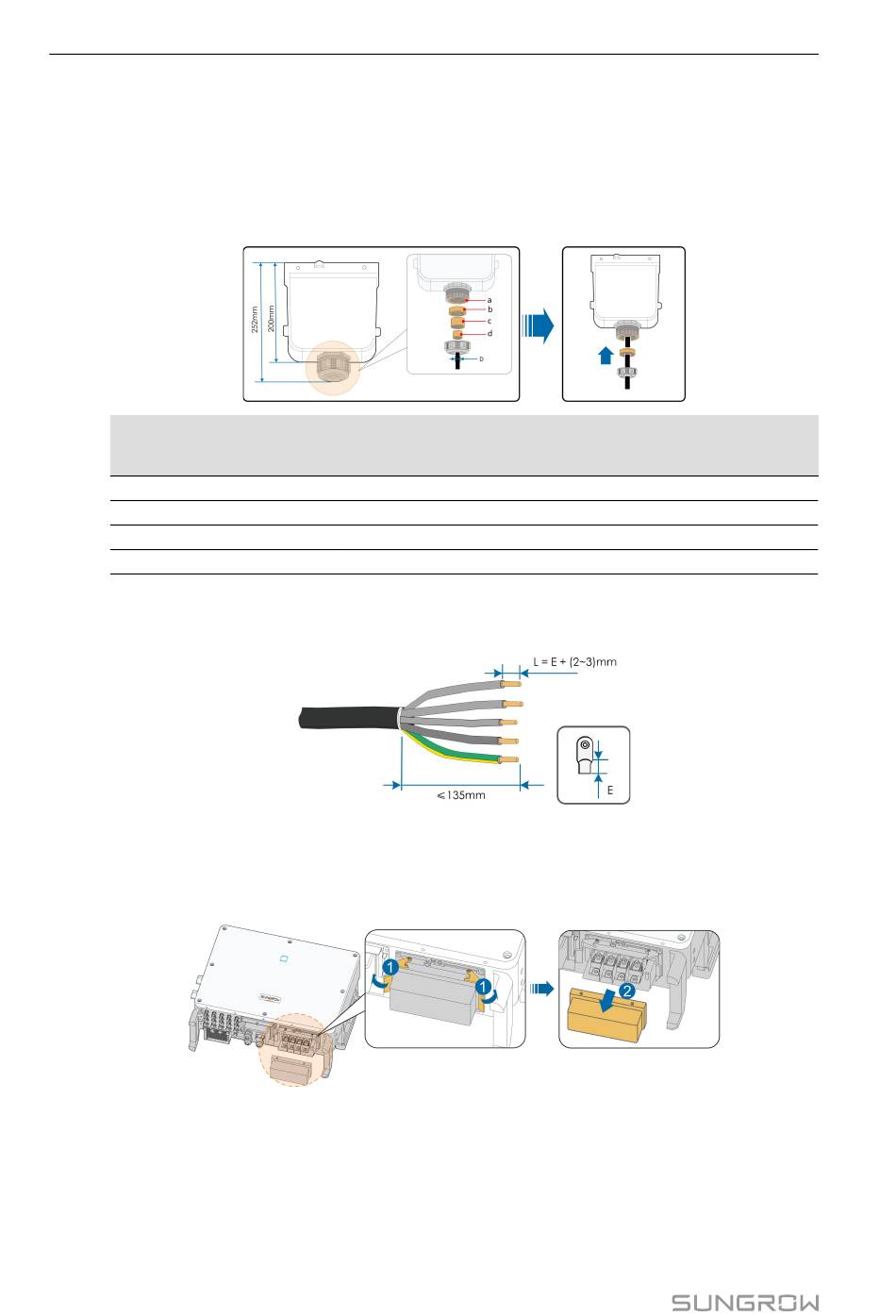

5 Elektrische Verbindung
Schritt 1Trennen Sie den externen Wechselstrom-Schutzschalter und sichern Sie diesen gegen er-
neutes Verbinden.
Schritt 2Nehmen Sie die Wechselstrom-Anschlussbox heraus und lösen Sie die Überwurfmutter.
Entfernen Sie die Dichtungen und wählen Sie je nach Kabelaußendurchmesser eine
geeignete aus. Führen Sie das Kabel nacheinander durch die Überwurfmutter, die Dichtung
und die Anschlussbox.
Außendurchmesser D
(mm)
20 ~ 25
25 ~ 30
30 ~ 40
40 ~ 50
Schritt 3Entfernen Sie die Schutzschicht und die Isolierschicht um eine bestimmte Länge, wie in der
folgenden Abbildung gezeigt.
Schritt 4Stellen Sie das Kabel her und crimpen Sie den OT/DT-Anschluss. Siehe hierzu
Sie die
OT/DT-Klemme".
Schritt 5Lösen Sie die Schnalle und nehmen Sie die Schutzkappe ab.
Schritt 6Befestigen Sie die Adern an den entsprechenden Klemmen.
34
Dichtungen
a+b+c+d
a+b+c
a+b
a
Benutzerhandbuch
" Crimpen
