Bei einer Umgebungstemperatur von 45 ℃ kann der Transformator über einen langen
Zeitraum mit dem 1,1-fachen Faktor der Last betrieben werden.
•
Ein Transformator mit einer Kurzschlussimpedanz von 6 % (zulässige Toleranz: ±10 %)
wird empfohlen.
•
Der Spannungsabfall des Systemkabels beträgt nicht mehr als 3 %.
•
Die Gleichstromkomponente, die der Transformator aushalten kann, beträgt 1 % des
Grundstroms bei Nennleistung.
•
Bei der Wärmeleistung müssen der Lastverlauf des Transformators und die Umgebungs-
bedingungen berücksichtigt werden.
•
Die Scheinleistung des Wechselrichters darf niemals die Leistung des Transformators
überschreiten. Der maximale Nennwechselstrom aller angeschlossenen Wechselrichter
muss berücksichtigt werden. Wenn mehr als 30 Wechselrichter an das Netz angeschlos-
sen sind, wenden Sie sich an SUNGROW.
•
Der Transformator muss vor Überlastung und Kurzschluss geschützt werden.
•
Der Transformator ist ein wichtiger Teil des netzgekoppelten PV-Energieerzeugungssys-
tems. Die Fehlertoleranzkapazität des Transformators muss jederzeit berücksichtigt wer-
den. Die Fehler umfassen: Systemkurzschluss, Erdungsfehler, Spannungsabfall, etc.
•
Berücksichtigen Sie bei der Auswahl und Installation des Transformators die Umgebung-
stemperatur, die relative Luftfeuchtigkeit, die Höhe, die Luftqualität und andere
Umgebungsbedingungen.
5.6.2 Anforderungen an die OT/DT-Bolzenklemme
Zur Befestigung der Wechselstromkabel an der Klemmleiste sind OT/DT-Klemmen (nicht im
Lieferumfang enthalten) erforderlich. Kaufen Sie die OT/DT-Klemmen gemäß den folgenden
Anforderungen.
•

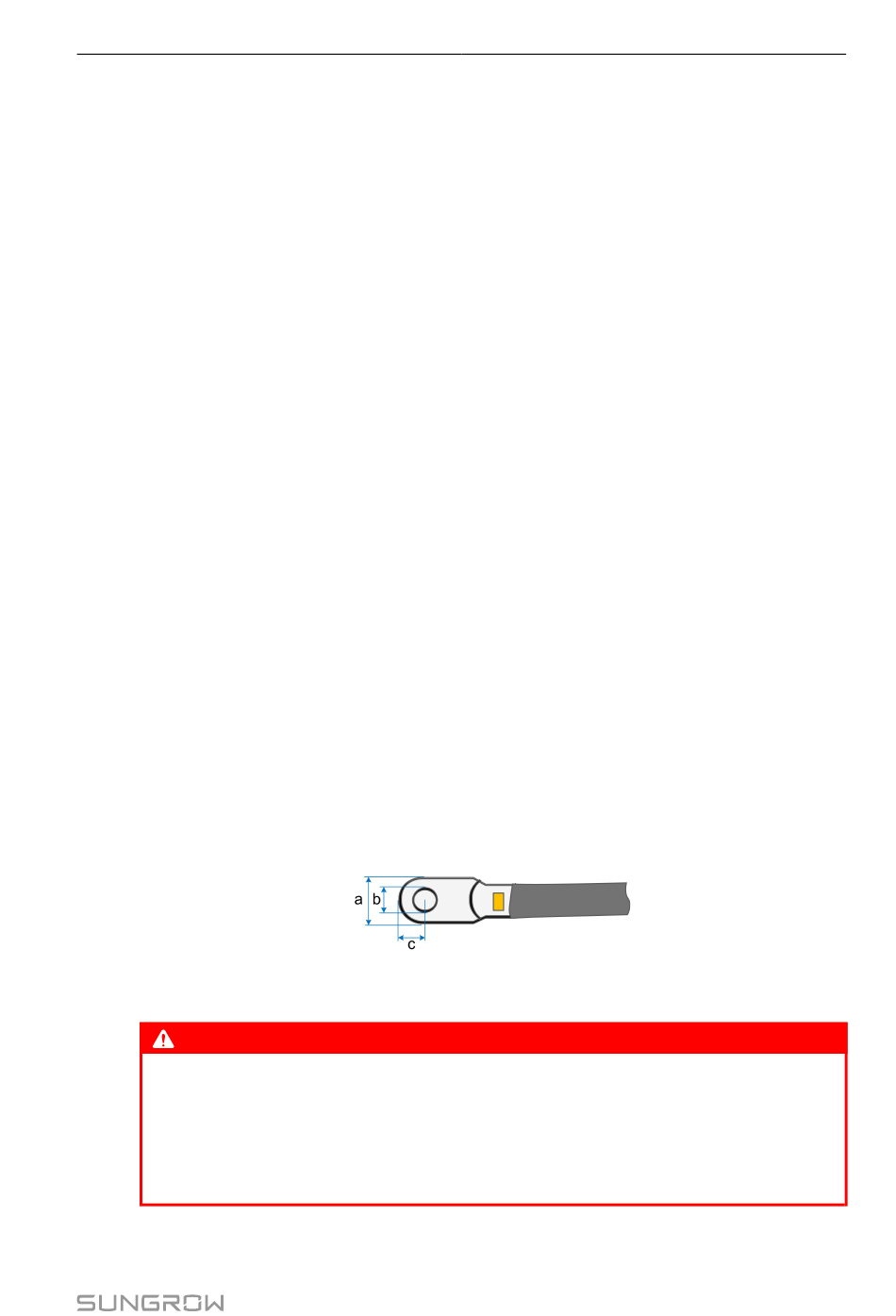

Spezifikation: M8
•
Abmessungen: a ≤ 30 mm / 8,4 mm ≤ b ≤10,5 mm / c ≤16 mm
5.6.3 Verbindungsverfahren
GEFAHR
Im Wechselrichter kann Hochspannung anliegen!
Stellen Sie sicher, dass alle Kabel vor der Durchführung des elektrischen Ans-
chlusses spannungsfrei sind.
Schließen Sie den Wechselstrom-Schutzschalter erst an, wenn alle elektrischen
Anschlüsse des Wechselrichters abgeschlossen sind.
