Benutzerhandbuch
*Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Das gelieferte Produkt
kann abweichen.
Pun-
Klemme
kt
PV-
A
Anschlüsse
Kommunika-
B
tionsans-
chlüsse
Wechsel-
strom-
C
Verteilerbox
Zusätzliche
E
Erdungsklem-
men

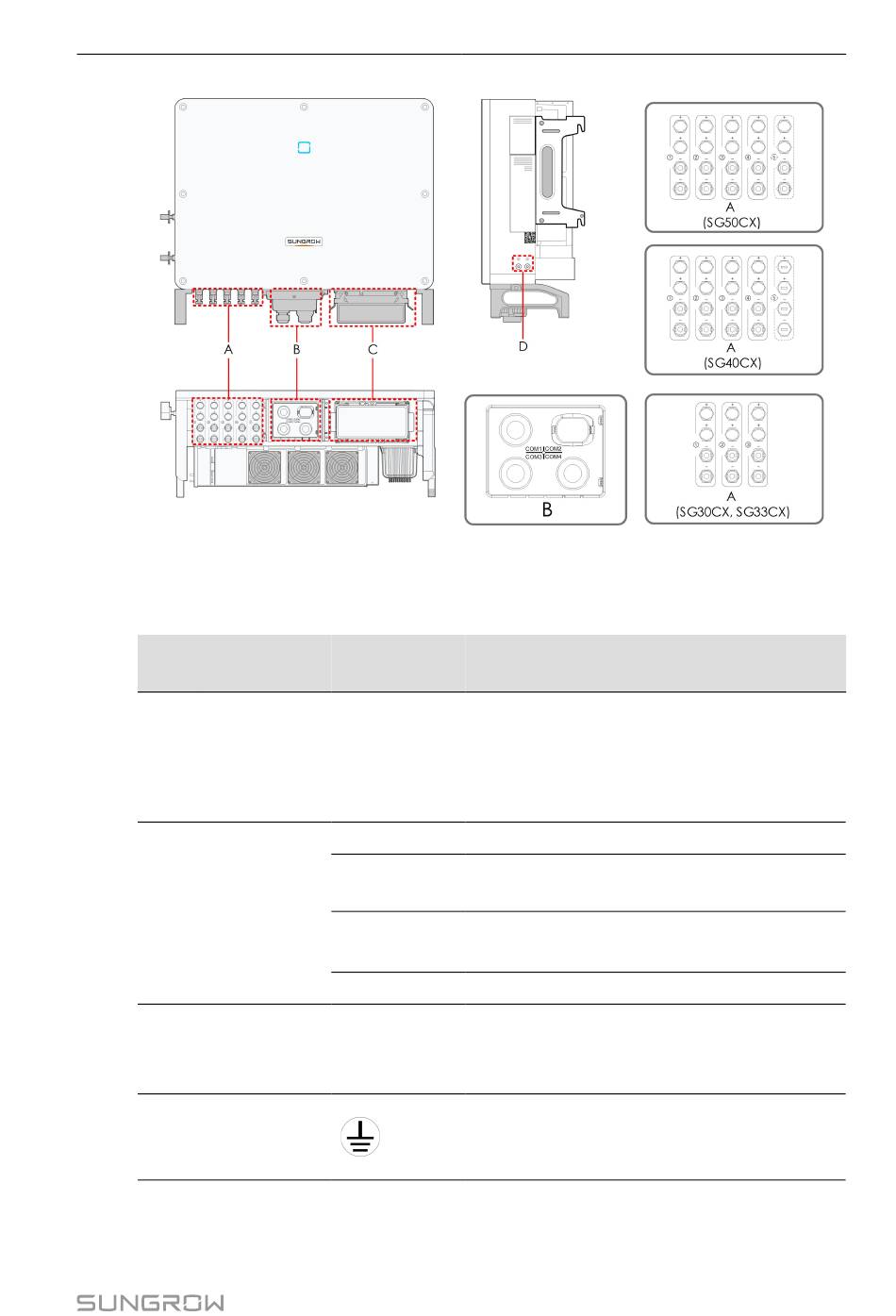

Abbildung 5-1 Beschreibung der Anschlussklemmen
Bezeichnung
Hinweis
MC4-PV-Stecker
SG30CX, SG33CX: 6 Klemmenpaare
+ / -
SG40CX: 8 Klemmenpaare
SG50CX: 10 Klemmenpaare
Für die RS485-Kommunikationsverkabelung.
COM1
Für den Anschluss des
COM2
Kommunikationsmoduls.
Für digitale Eingangs- und Ausgangs-DI/DO-
COM3
Verkabelung.
Für die DRM-Kommunikationsverkabelung.
COM4
Entfernen Sie die Schutzhülle und verwenden
—
Sie die Verteilerbox aus dem Versandszubehör
für die Verkabelung.
verwenden Sie mindestens eine davon, um
den Wechselrichter zu erden.
5 Elektrische Verbindung
27
