Benutzerhandbuch
2.5
Gleichstromschalter
Der Gleichstromschalter wird verwendet, um den Gleichstrom bei Bedarf sicher
abzuschalten.
Der SG30CX und SG33CX ist mit einem Gleichstromschalter ausgestattet, um das Ans-
chließen und Trennen aller Gleichstromklemmen zu steuern.

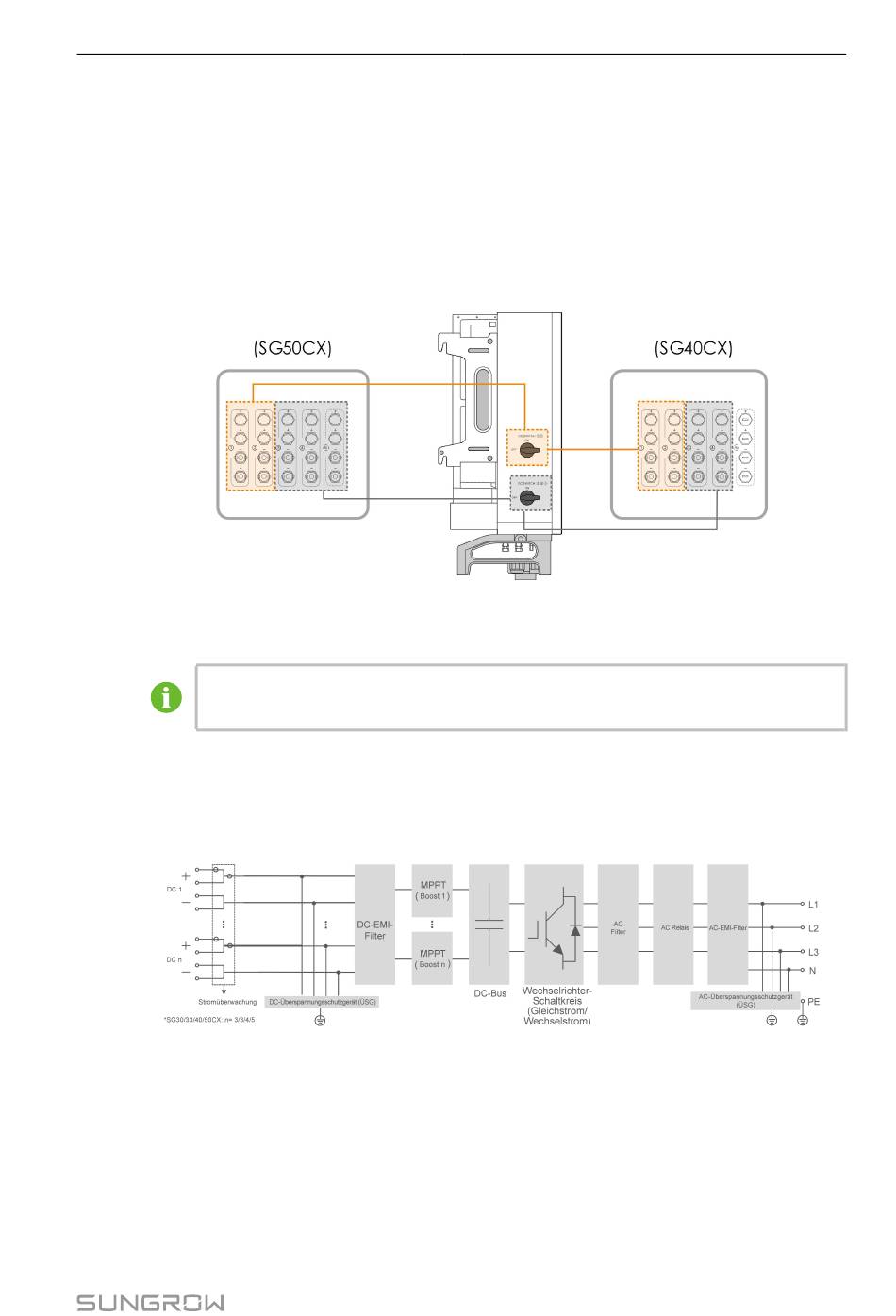

Der SG40CX und der SG50CX sind mit zwei Gleichstromschaltern ausgestattet, die separat
eine Gruppe von Gleichstromeingängen steuern. Die Entsprechungen sind wie folgt:
*Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Das gelieferte Produkt
kann abweichen.
Stellen Sie die Gleichstromschalter auf „EIN", bevor Sie den Wechselrichter neu
starten.
2.6
Schaltplan
Die folgende Abbildung zeigt die Hauptschaltung des Wechselrichters.
•
Der MPPT wird für den Gleichstromeingang verwendet, um die maximale Leistung des
PV-Moduls bei unterschiedlichen PV-Eingangsbedingungen sicherzustellen.
•
Die Wechselrichterschaltung wandelt die Gleichstromleistung in Wechselstromleistung
um und erzeugt Wechselstromleistung, die über die Wechselstrom-Klemme an die Ver-
braucher oder das Versorgungsnetz abgegeben wird.
•
Die Schutzschaltung gewährleistet den sicheren Betrieb des Gerätes und den
Personenschutz.
Abbildung 2-4 Schaltplan
2 Produktbeschreibung
9
