Nice IBT4N/BR - Modulanleitung
WARNUNGEN UND ALLGEMEINE VORSICHTSMASSNAHMEN
![]()
Dieses Handbuch enthält wichtige Anweisungen und Warnhinweise zur persönlichen Sicherheit. Lesen Sie alle Teile dieses Handbuchs sorgfältig durch. Im Zweifelsfall die Installation sofort einstellen und den technischen Support von Nice kontaktieren.![]()
Wichtige Anweisungen: Bewahren Sie dieses Handbuch an einem sicheren Ort auf, um zukünftige Produktwartungs- und Entsorgungsverfahren zu ermöglichen.![]()
Alle Installations- und Anschlussarbeiten dürfen ausschließlich von entsprechend qualifiziertem und geschultem Personal bei vom Stromnetz getrennter Einheit durchgeführt werden.- Dieses Produkt ist für den Innenbereich geeignet. Es darf im Freien nur unter geeigneten Wetterbedingungen verwendet werden; das Gehäuse schützt das Produkt nicht vor dem Eindringen von Wasser oder anderen Flüssigkeiten.
- Die Verpackungsmaterialien des Produkts müssen in voller Übereinstimmung mit den örtlichen Vorschriften entsorgt werden.
PRODUKTBESCHREIBUNG

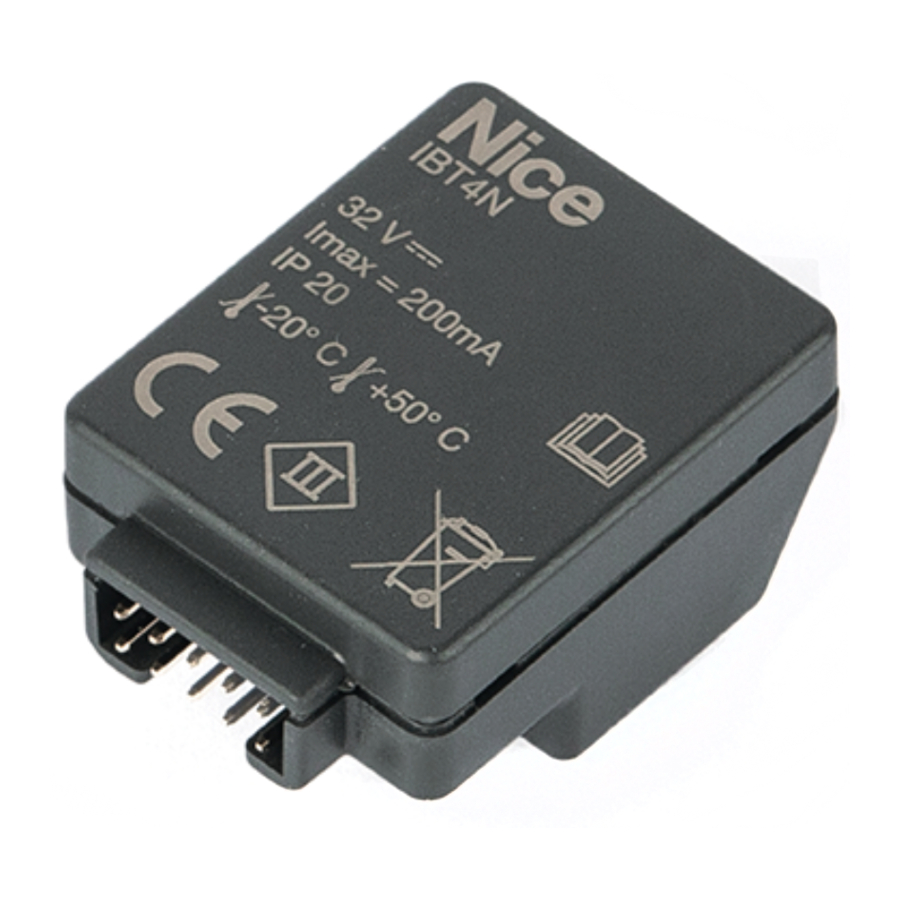

IBT4N/BR ist ein Schnittstellengerät, das die Verbindung der Oview Programmiereinheit mit Nice Steuergeräten ermöglicht, die mit einem "IBT4N/BR"-Programmieranschluss ausgestattet sind, der das Opera-System implementiert. Jede andere Verwendung ist als unsachgemäß zu betrachten! Der Hersteller lehnt jede Haftung für Schäden ab, die aus einer unsachgemäßen oder nicht in diesem Handbuch beschriebenen Verwendung des Produkts resultieren.
ELEKTRISCHER ANSCHLUSS
IBT4N/BR ermöglicht den Anschluss der Programmiereinheit Oview an ein Steuergerät oder an mehrere Automationen.
IBT4N/BR wird nur aktiviert, wenn es über den "IBT4N/BR"-Anschluss am Gerät an das Steuergerät angeschlossen ist, da es über diesen Anschluss mit Strom versorgt wird.
Zum Anschluss des IBT4N/BR siehe nächste Abbildung.
Montieren Sie das IBT4N/BR nicht an anderen als den angegebenen Positionen.
Trennen Sie vor dem Anschließen des IBT4N/BR die Stromversorgung des Steuergeräts. Nach dem Anschluss die Stromversorgung einschalten.
PRODUKTENTSORGUNG
Dieses Produkt ist ein integraler Bestandteil der Automation und muss daher zusammen mit dieser entsorgt werden.
Wie bei der Installation müssen auch am Ende der Produktlebensdauer die Demontage- und Verschrottungsarbeiten von qualifiziertem Personal durchgeführt werden. Dieses Produkt besteht aus verschiedenen Materialarten, von denen einige recycelt werden können, während andere verschrottet werden müssen. Informieren Sie sich über die Recycling- und Entsorgungssysteme, die von den örtlichen Vorschriften in Ihrer Region für diese Produktkategorie vorgesehen sind.
Einige Teile des Produkts können umweltbelastende oder gefährliche Substanzen enthalten, die bei Entsorgung in die Umwelt ernsthafte Schäden für die Umwelt oder die körperliche Gesundheit verursachen können. Wie durch das nebenstehende Symbol angezeigt, ist die Entsorgung dieses Produkts im Hausmüll strengstens verboten. Trennen Sie den Abfall zur Entsorgung in Kategorien, entsprechend den in Ihrer Region geltenden Gesetzen, oder geben Sie das Produkt beim Kauf einer neuen Version an den Händler zurück.
Die örtliche Gesetzgebung kann im Falle einer unsachgemäßen Entsorgung dieses Produkts schwere Bußgelder vorsehen.
TECHNISCHE PRODUKTSPEZIFIKATIONEN
Das Produkt IBT4N/BR wird von Nice hergestellt. Warnhinweise:
- Alle in diesem Abschnitt angegebenen technischen Spezifikationen beziehen sich auf eine Umgebungstemperatur von 20°C (± 5°C)
- Nice behält sich das Recht vor, jederzeit und nach eigenem Ermessen Änderungen am Produkt vorzunehmen, wobei die Funktionalität und der Verwendungszweck erhalten bleiben.
| Typ | Steuer-, Programmier- und Diagnoseschnittstelle zum Anschluss der Oview Einheit an Geräte, die mit einem mit IBT4N/BR kompatiblen Programmieranschluss ausgestattet sind |
| Angewandte Technologie | Half-Duplex 19200 Bps serielle Verbindung über Differenzialbus |
| Länge des Anschlusskabels | Bis zu 100 m, von Punkt zu Punkt gemessen |
| Stromversorgung |
Wird vom Steuergerät geliefert, an das das IBT4N/BR angeschlossen ist |
| Stromaufnahme | Maximal 200 mA, entsprechend einem Oview Programmiergerät mit angeschlossenem GSM-Modul oder maximal 5 gleichzeitig angeschlossenen Bust4-Geräten |
| Isolierung | Schutzklasse III |
| Gehäuseschutzart | IP 20 (nur für Innenbereiche oder geschützte Umgebungen verwenden) |
| Betriebstemperatur | - 20°C +55°C |
| Abmessungen (mm) | 34 x 28 x 18 |
| Gewicht | 11 g |
